| Номер в госреестре | 85827-22 |
| Наименование СИ | Анализаторы свободного хлора |
| Обозначение типа СИ | M 1035 C |
| Изготовитель | "Controlmatik ABW", Словения |
| Год регистрации | 2022 |
| Срок свидетельства | 09.06.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы свободного хлора M 1035 C (далее - анализаторы) предназначены для измерений температуры и массовой концентрации свободного хлора (хлор, присутствующий в воде в виде хлорноватистой кислоты, ионов гипохлорита или растворенного молекулярного хлора) в питьевой воде, воде плавательных бассейнов, промышленных водах.
Принцип действия анализатора основан на амперометрическом методе измерения содержания свободного хлора. Измерительный элемент включает рабочий электрод (золотой или платиновый), противоэлектрод (медный или платиновый) и - в дополнительной комплектации - электрод сравнения(А§/А§С1). Ток, проходящий через измерительный элемент, прямо пропорционален концентрации свободного хлора в воде. Измерительный элемент оборудован системой самоочистки, изготовленной из стальных и пластмассовых шариков.
Минимальный уровень пробы воды, текущей самотеком, составляет 1 метр водяного столба выше уровня анализатора. При отборе пробы воды, давление которой превышает 600 кПа , следует установить редукционный клапан и настроить его на 100 кПа.
Конструктивно анализаторы представляют собой стационарные приборы непрерывного действия, состоят из: измерительного элемента и блока обработки и управления измерительной информации с процессором и дисплеем.
Содержание свободного хлора рассчитывается с помощью программного обеспечения в блоке обработки и управления по градуировочному графику, заложенному в память или построенному с использованием градуировочных смесей. В анализаторах предусмотрено использование датчиков температуры для автоматической компенсации температурных колебаний.
Каждый экземпляр анализатора имеет заводской номер, расположенный на боковой панели блока обработки и управления информацией анализатора. Заводской номер имеет цифровой формат и наносится травлением, гравированием, типографским или иным пригодным способом.
Общий вид анализаторов представлен на рисунке 1 .
Нанесение знака поверки и пломбирование анализаторов не предусмотрено.

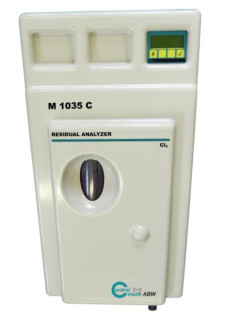

Рисунок 1 - Общий вид анализатора свободного хлора M 1035 C
М 1035 С
RCMOUAL ANALYZER
Cl*
9
Анализаторы оснащены встроенным программным обеспечением (далее - ПО), установленным при производстве и защищенным от изменения, предустановленным в процессе производства. Метрологически значимая часть ПО предназначена для управления, настройки, градуировки анализатора. Конструкция анализаторов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ControlMatic ABW |
| Номер версии (идентификационный номер) ПО | не ниже 2.00 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений массовой концентрации свободного хлора, мг/дм3 | от 0,2 до 5,0 |
| Пределы допускаемой абсолютной погрешности измерений массовой концентрации свободного хлора, мг/дм3 | ± (0,1С+0,06) |
| Диапазон измерений температуры, °С | от 0 до + 50 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | ± 0,5 |
| Примечание: С - измеренное значение массовой концентрации свободного хлора, мг/дм3 | |
| Наименование характеристики | Значение |
| Габаритные размеры измерительной ячейки, мм, не более: - длина - высота - ширина | 322 670 113 |
| Масса, кг, не более | 5,4 |
| Параметры электрического питания: - напряжение постоянного тока, В | 24 |
| Потребляемая мощность, ВА, не более | 5 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % | от - 10 до +50 от 10 до 95 |
наносится на маркировочную табличку, расположенную на корпусе анализатора и типографским способом на титульный лист руководства по эксплуатации.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Анализатор свободного хлора | M1035 C | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
Методы измерений описаны в разделе 2.3.2 «Порядок работы» Руководства по эксплуатации.
Техническая документация фирмы «Controlmatik ABW», Словения
Правообладатель
Фирма «Controlmatik ABW», Словения Адрес: Fajfarjeva 15, 1230 Domzale, Slovenia Телефон: +386 1 7213552; факс: +386 1 721552 Web-сайт: www.controlmatik-abw.si Е-mail: info@controlmatik.eu
