| Номер в госреестре | 85742-22 |
| Наименование СИ | Термопреобразователи сопротивления |
| Обозначение типа СИ | С-ТЕМР |
| Изготовитель | С-Temp International, США |
| Год регистрации | 2022 |
| Срок свидетельства | 02.06.2027 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Термопреобразователи сопротивления С-ТЕМР (далее - термопреобразователи или ТС) предназначены для измерений температуры жидких и газообразных сред не агрессивных к материалу защитной арматуры.
Принцип действия термопреобразователей основан на свойстве платинового чувствительного элемента (далее - ЧЭ) изменять электрическое сопротивление в зависимости от температуры окружающей среды.
Конструктивно термопреобразователи состоят из металлической оболочки из нержавеющей стали с минеральной изоляцией, внутри которой расположен чувствительный элемент и внутренние выводы. Чувствительный элемент имеет выводы для крепления соединительных проводов, образующих единую конструкцию, и имеет зависимость электрического сопротивления от температуры.
К данному типу средств измерений относятся термопреобразователи сопротивления С-ТЕМР модели R2023
Схема соединения внутренних проводников ТС с ЧЭ - 4-х проводная.
Серийные номера в виде буквенно-цифрового обозначения, состоящего из символов латинского алфавита и арабских цифр, наносятся на информационную табличку, прикрепленную к ТС, методом печати. Конструкцией средства измерений не предусмотрено нанесение знака поверки на корпус термопреобразователя.
Пломбирование термопреобразователей не предусмотрено.

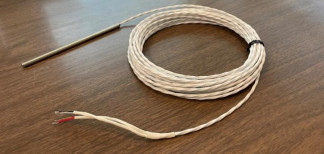

Общий вид термопреобразователей и место нанесения серийного номера представлены на рисунке 1.
отсутствует
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С | от 0 до +100 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | ±1,5 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Рабочие условия эксплуатации термопреобразователей: - относительная влажность воздуха, % | 100 |
| Габаритные размеры, мм, не более: - длина монтажной части | 10 |
| - диаметр монтажной части | 6,5 |
| Масса, кг, не более | 0,2 |
| Срок эксплуатации, лет, не менее | 12 |
| Средняя наработка на отказ, ч, не менее | 100000 |
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Термопреобразователь сопротивления | С-ТЕМР | 1 шт. |
| Паспорт | C-TEMP-Pass | 1 экз. |
наносится на титульный лист паспорта термопреобразователя типографским способом Сведения о методиках (методах) измерений
приведены в разделе 2 «Конструкция, принцип работы» документа «C-TEMP-Pass. Термопреобразователи сопротивления С-ТЕМР. Паспорт»
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры Стандарт предприятия фирмы C-Temp International
Правообладатель
Фирма С-Temp International, США
Адрес: 19210 S Vermont Ave. Bldg. D, Suite 405 Garden CA 90248, U.S.A.
Телефон: (310) 324-1445 Web-сайт: wwwx-temp.com
