| Номер в госреестре | 85739-22 |
| Наименование СИ | Аппаратура геодезическая спутниковая |
| Обозначение типа СИ | CHCNAV |
| Изготовитель | Shanghai Huace Navigation Technology Ltd, КНР |
| Год регистрации | 2022 |
| Срок свидетельства | 02.06.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Аппаратура геодезическая спутниковая CHCNAV (далее - аппаратура) предназначена для измерений длин базисов и курса транспортного средства.
Аппаратура геодезическая спутниковая CHCNAV - геодезические приборы, принцип действия которых заключается в измерении времени прохождения сигнала от спутника до приёмной антенны и вычислении значения расстояния до спутника.
Конструктивно аппаратура представлена модульной системой, в состав которой входит спутниковый геодезический приёмник и внешняя спутниковая антенна CHCAT312.
На корпусе аппаратуры расположены разъемы для подключения навигационной и курсовой антенн ГНСС, УКВ, GSM, кабелей питания и передачи данных и светодиодные индикаторы статусов питания, приема спутниковых сигналов, навигационного решения и количества наблюдаемых спутников.
Типы разъемов и слотов для каждой модификации приведены в таблице 1.
Наличие светодиодных индикаторов на корпусе аппаратуры для каждой модификации приведено в таблице 2.
Таблица 1 - Количество разъемов и слотов
| Назначение разъема | Тип разъемов и слотов | ||||
| CGI-610 | GD100 | P2 | P2 Pro | P2 Elite | |
| Навигационная ГНСС антенна | TNC | SMA | TNC | TNC | TNC |
| Курсовая ГНСС антенна | TNC | SMA | - | TNC | TNC |
| GSM антенна | TNC | SMA | - | - | TNC |
| УКВ антенна | - | SMA | - | - | TNC |
| Разъем питания и передачи данных | COM | PIN | COM | COM | COM |
| - | PIN | - | - | - | |
| mini-USB | mini-USB | - | - | mini-USB | |
| Слот для сим-карты | nano-SIM | nano-SIM | - | - | micro-SIM |
| Назначение светодиодного индикатора | М | одификация | |||
| CGI-610 | GD100 | P2 | P2 Pro | P2 Elite | |
| Статус питания | 1 | 1 | 1 | 1 | 1 |
| Статус навигационного решения | 1 | 1 | - | - | 1 |
| Статус передачи поправок | 1 | 1 | 1 | 1 | |
| Количество наблюдаемых спутников | 1 | - | 1 | 1 | 1 |
Управление аппаратурой осуществляется с помощью web-интерфейса. Принимаемая со спутников информация записывается во внутреннюю память аппаратуры и персонального компьютера. Электропитание аппаратуры осуществляется от внешнего источника питания постоянного тока.
Аппаратура позволяет принимать следующие типы спутниковых сигналов: GPS: L1, L2, L5; GLONASS: L1, L2, L3; BDS: B1, B2, B3; Galileo: E1, E5a, E5b, E6; SBAS: L1, L1 C/A, L2, L2 L-Band, L5; QZSS: L1, L1 C/A, L2, L2C, L5, SAIF; IRNSS: L5.
Аппаратура поддерживает следующие режимы измерений: «Кинематика», «Кинематика в реальном времени (RTK)», «Дифференциальные кодовые измерения (DGNSS)» и режим измерений курса транспортного средства.
Аппаратура выпускается в пяти модификациях: GD100, P2, P2 Pro, P2 Elite, CGI-610. Модификации отличаются количеством режимов измерений, портов, габаритными размерами и массой. Аппаратура модификаций CGI-610 и GD100 спроектирована для самостоятельного применения в качестве базовой или подвижной станции, а аппаратура модификаций P2, P2 Pro, P2 Elite только для применения в качестве подвижной станции.
Заводской номер аппаратуры в числовом формате указывается на маркировочной наклейке, расположенной на корпусе аппаратуры.
Нанесение знака поверки на средство измерений не предусмотрено.

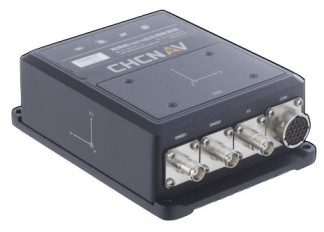

Общий вид аппаратуры и антенн ГНСС представлен на рисунках 1-6.
Общий вид маркировочных табличек представлен на рисунках 7-8.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные программного обеспечения приведены в таблицах 1 и 2.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | ||||
| Модификация | CGI-610 | GD100 | P2 | P2 Pro | P2 Elite |
| Идентификационное наименование ПО | МПО | МПО | МПО | МПО | МПО |
| Номер версии (идентификационный номер ПО), не ниже | 1.3.5.1 | 1.4.3 | 5.50 | 5.50 | 1.0.14 |
| Цифровой идентификатор ПО | - | - | - | - | - |
Таблица 2 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |||
| Идентификационное наименование ПО | UarTerm2 | AutoPlanner | HydroSurvey | CHC Geomatics Office |
| Номер версии (идентификационный номер ПО), не ниже | 2.0 | 2.0.6.8960 | 7.0.7.9148 | 2.2.0.121 |
| Цифровой идентификатор ПО | - | - | - | - |
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| Модификация | GD100, CGI-610 | P2 Pro, P2 Elite | P2 |
| Диапазон измерений длины базиса, м | от 0 до 30000 | ||
| Границы допускаемой абсолютной погрешности измерений длины базиса (при доверительной вероятности 0,95) в режимах, мм: - «Кинематика» и «Кинематика в реальном времени (RTK)», мм: - в плане - по высоте - «Дифференциальный кодовый (DGPS)», мм: - в плане - по высоте | ±2(8+1-10-6-D) ±2(15+1 • 10-6-D) ±2 (250+1-10-6-D) ±2-(500+1-10-6-d) | ||
| Границы допускаемой абсолютной погрешности измерений курса транспортного средства в диапазоне от 0 до 360° в заданной системе координат в режиме измерений курса транспортного средства, °: | ±0,1 | ±0,2 | |
| где D - длина измеряемого базиса в мм | |||
| Наименование характеристики | Значение | ||||
| Модификация | GD100 | P2 Elite | CGI-610 | P2 Pro | P2 |
| Тип приёмника | Многочастотный, многосистемный | ||||
| Количество каналов | 624 | 336 | 555 | 336 | 336 |
| Тип антенн | Внешние (навигационная и курсовая) | Внешняя | |||
| Диапазон расстояний между ГНСС антеннами, м | от 2,0 до 10,0 | ||||
| Напряжение внешнего источника питания постоянного тока, В: | от 12 до 48 | от 9 до 36 | от 9 до 32 | от 9 до 36 | от 9 до 36 |
| Диапазон рабочих температур, °С | от -40 до +75 | ||||
| Габаритные размеры, (ДхШ*В), мм, не более | 210x170x55 | 174x117x55 | 163x117x55 | ||
| Масса, кг, не более | 1,350 | 1,235 | 1,150 | 1,030 | |
наносится типографским способом на титульный лист руководства по эксплуатации. Комплектность средства измерений
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество | ||
| P2 | P2 Pro, P2 Elite, CGI-610 | GD100 | ||
| Аппаратура геодезическая спутниковая | - | 1 шт. | 1 шт. | 1 шт. |
| Антенна ГНСС | - | 1 шт. | 2 шт. | 2 шт. |
| Антенна GSM | - | - | 1 шт. | 1 шт. |
| Антенна радио | - | - | 1 шт. | 1 шт. |
| Кабель питания | - | 1 шт. | 1 шт. | 1 шт. |
| Кабель антенный | - | 1 шт. | 2 шт. | 2 шт. |
| Кабель многофункциональный | - | 1 шт. | 1 шт. | 1 шт. |
| Коробка транспортировочная | - | - | 1 шт. | - |
| Сумка транспортировочная | - | 1 шт. | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. | 1 экз. | 1 экз. |
приведены в разделе «Основные операции по управлению приёмником»:
- «Руководство по эксплуатации. Аппаратура геодезическая спутниковая CHCNAV CGI-610»;
- «Руководство по эксплуатации. Аппаратура геодезическая спутниковая CHCNAV GD100»;
- «Руководство по эксплуатации. Аппаратура геодезическая спутниковая CHCNAV P2/P2 Pro»;
- «Руководство по эксплуатации. Аппаратура геодезическая спутниковая CHCNAV P2 Elite».
Государственная поверочная схема для координатно-временных средств измерений утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2831.
Постановление Российской Федерации от 16 ноября 2020 года № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений».
Техническая документация Shanghai Huace Navigation Technology Ltd, КНР.
Правообладатель
Shanghai Huace Navigation Technology Ltd, КНР Адрес: 201701, 599 Gaojing Road, Building C, Shanghai, China Тел./факс: +86 21 5426 0273 E-mail: sales@chcnav.com
