| Номер в госреестре | 85704-22 |
| Наименование СИ | Автоцистерна |
| Обозначение типа СИ | 5675К2-10 |
| Изготовитель | Общество с ограниченной ответственностью "Научно-технический центр "Таганай-Авто" (ООО "НТЦ "Таганай-Авто"), Челябинская обл., г. Миасс |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Автоцистерна 5675К2-10 (далее - АЦ) предназначена для измерения объема, а также для транспортирования и временного хранения нефтепродуктов.
Принцип действия АЦ основан на заполнении её нефтепродуктом до уровня налива, соответствующего объему нефтепродукта.
АЦ состоит из стальной сварной цистерны, имеющей в поперечном сечении эллиптическую форму, установленной на шасси. Внутри АЦ имеются волнорезы для гашения гидравлических ударов во время движения. АЦ является транспортной мерой полной вместимости.
В верхней части АЦ приварена заливная горловина с установленным указателем уровня налива. Горловина АЦ закрывается крышкой, уплотняемой прокладкой. Крышка горловины оборудована заливным люком, дыхательным клапаном для сообщения внутренней полости с окружающей атмосферой и смотровым окном.
Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя: заливную горловину с указателем уровня налива, крышку горловины с заливным люком и дыхательным клапаном, клапан донный, кран шаровой, рукава напорно-всасывающие.
АЦ окрашена в оранжевый цвет. На боковых поверхностях и сзади цистерны имеются надписи «Огнеопасно» и знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз.
Заводской номер нанесен на информационную табличку в виде буквенно-цифрового обозначения ударным способом.

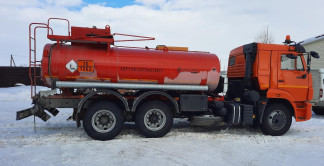

Общий вид АЦ зав.№ X895675K2M0BJ6364 представлен на рисунках 1-2.
Знак поверки наносится на свидетельство о поверке и пломбу, крепящую указатель уровня налива в виде оттиска поверительного клейма.
Схема пломбировки для защиты от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки представлены на рисунке 3.
Таблица 1 - Метрологические и технические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, дм3 | 10200 |
| Пределы допускаемой относительной погрешности определения вместимости, % | ±0,4 |
| Разность между номинальной и действительной вместимостью, %, не более | ±1 ,5 |
| Снаряженная масса, кг, не более | 10105 |
| Габаритные размеры, мм, не более - длина | 9000 |
| - ширина | 2500 |
| - высота | 3700 |
| Температура окружающей среды при эксплуатации, °С | от -45 до +4 5 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 2 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Автоцистерна | 5675К2-10 | 1 шт. |
| Паспорт | - | 1 экз. |
приведены в разделе 9 паспорта.
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 7 февраля 2018 г. №256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости»
Правообладатель
Общество с ограниченной ответственностью «Научно-технический центр «Таганай-Авто» (ООО «НТЦ «Таганай-Авто»)
ИНН: 7415044199
Адрес: 456300, Челябинская обл., г. Миасс, Тургоякское шоссе, д. 5/17, офис 32 Телефон: 8 (3513) 54-33-00, 54-33-38 Web-сайт: www.tgauto.ru E-mail: taganaiavto@mail.ru
| Зарегистрировано поверок | 9 |
| Поверителей | 4 |
| Актуальность данных | 10.06.2025 |
