| Номер в госреестре | 85657-22 |
| Наименование СИ | Твердомеры универсальные |
| Обозначение типа СИ | Integral 5 |
| Изготовитель | EASYDUR SRL, Италия |
| Год регистрации | 2022 |
| Срок свидетельства | 26.05.2027 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Твердомеры универсальные Integral 5 (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Роквелла, Супер-Роквелла, Бринелля и Виккерса в соответствии с ГОСТ 9013-59, ГОСТ 22975-78, ГОСТ 9012-59, ГОСТ Р ИСО 6507-1-2007.
Принцип действия твердомеров основан:
для шкал Роквелла и Супер-Роквелла на статическом вдавливании алмазного или шарикового наконечников с последующим измерением глубины внедрения наконечника;
для шкал Бринелля на статическом вдавливании шарикового наконечника с последующим измерением диаметра окружности отпечатка;
для шкал Виккерса на статическом вдавливании алмазного пирамидального наконечника с последующим измерением длин диагоналей восстановленного отпечатка.
Твердомеры состоят из устройства приложения нагрузки, измерительного блока, панели управления и камеры.
Встроенная панель управления используется для ввода исходных параметров, старта цикла приложения нагрузки, а также с целью отображения, хранения и статистической обработки результатов измерений.
Определение размеров отпечатка для расчета твердости по шкалам Бринелля выполняется с помощью камеры, входящей в комплектность твердомера.
Нанесение знака поверки на твердомеры не предусмотрено. Заводские номера в виде цифрового обозначения, обеспечивающие идентификацию каждого экземпляра твердомера, наносятся гравировкой на табличку (шильд), установленную на тыльной стороне корпуса твердомеров.

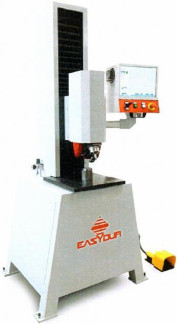

Общий вид твердомеров представлен на рисунке 1.
Рисунок 1 - Общий вид твердомеров универсальных Integral 5 Пломбирование твердомеров универсальных Integral 5 не предусмотрено.
Программное обеспечение (ПО) твердомеров - встроенное. ПО используется для управления работой твердомеров, а также для визуального отображения, хранения и статистической обработки результатов измерений.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | UNIVERSED |
| Номер версии (идентификационный номер) ПО | - |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики твердомеров по шкалам Бринелля
| Шкала Бринелля | Испытательные нагрузки, Н | Пределы допускаемого относительного отклонения испытательных нагрузок, % |
| 5/62,5 HB(HBW) | 612,9 | |
| 2,5/62,5 HB(HBW) | ||
| 2,5/187,5 HB | 1839 | |
| 2,5/187,5 HBW | ||
| 10/250 HB(HBW) | 2452 | |
| 5/250 HB(HBW) | ±1,0 | |
| 10/500 HB(HBW) | 4903 | |
| 5/750 HB | 7355 | |
| 5/750HBW | ||
| 10/1000 HB(HBW) | 9807 | |
| 10/3000 HB | 29420 | |
| 10/3000 HBW |
| Обозначение шкал измерения твердости | Диапазоны измерений твердости по шкалам Бринелля, HB (HBW) | ||||
| от 8 до 50 включ. | св. 50 до 95 включ. | св. 95 до 200 включ. | св. 200 до 450 включ. | св. 450 до 650 включ. | |
| Пределы допускаемой абсолютной погрешности измерений твердости по шкалам Бринелля HB(HBW) | |||||
| 5/62,5 HB(HBW) 10/250 HB(HBW) | ±1,5 | — | — | — | |
| 10/500 HB(HBW) | ±1,5 | ±2,9 | — | — | — |
| 2,5/62,5 HB(HBW) 5/250 HB(HBW) 10/1000 HB(HBW) | ±1,5 | ±2,9 | ±6,0 | — | — |
| 2,5/187,5 HB 5/750 HB 10/3000 HB | — | — | ±6,0 | ±13,5 | — |
| 2,5/187,5 HBW 5/750 HBW 10/3000 HBW | — | — | ±6,0 | ±13,5 | ±19,5 |
Таблица 4 - Метрологические характеристики твердомеров по шкалам Роквелла и Супер-Роквелла_
| Испытательные нагрузки, Н | Пределы допускаемого относительного отклонения испытательных нагрузок, % | ||
| Предварительная | Основные | Предварительная | Основные |
| Шкала Роквелла | |||
| 98,07 | 588,4; 980,7; 1471 | ±2,0 | ±0,5 |
| Шкала Супер-Роквелла | |||
| 29,42 | 147,1; 294,2; 441,3 | ±2,0 | ±0,66 |
Таблица 5 - Метрологические характеристики твердомеров по шкалам Роквелла
| Обозначение шкалы Роквелла | Диапазоны измерений твердости по шкалам Роквелла | Пределы допускаемой абсолютной погрешности измерений твердости по шкалам Роквелла |
| HRA | от 70 до 93 HRA | ±1,2 HRA |
| HRB | от 25 до 100 HRB | ±2,0 HRB |
| от 20 до 35 HRC включ. | ±2,0 HRC | |
| HRC | св. 35 до 55 HRC включ. | ±1,5 HRC |
| св. 55 до 70 HRC | ±1,0 HRC |
Таблица 6 - Метрологические характеристики твердомеров по шкалам Супер-Роквелла
| Обозначение шкалы Супер-Роквелла | Диапазоны измерений твердости по шкалам Супер-Роквелла | Пределы допускаемой абсолютной погрешности измерений твердости по шкалам Супер-Роквелла |
| HRN15 | от 70 до 94 HRN15 | ±1,0 HRN15 |
| от 40 до 76 HRN30 включ. | ±2,0 HRN30 | |
| HR1N30 | св. 76 до 86 HRN30 | ±1,0 HRN30 |
| HRN45 | от 20 до 78 HRN45 | ±2,0 HRN45 |
| HRT30 | от 15 до 82 HRT30 | ±2,0 HRT30 |
| Таблица 7 - Метрологические ха | рактеристики твердомеров по шкалам Виккерса |
| Испытательные нагрузки, Н | Пределы допускаемой относительной погрешности испытательных нагрузок для шкал Виккерса, % |
| 98,07 | ±1,0 |
| 294,2 | |
| 490,3 | |
| 980,7 |
Таблица 8 - Метрологические характеристики твердомеров по шкалам Виккерса
| Обозначение шкалы Виккерса | Диапазон измерения твердости по шкалам Виккерса HV | |||
| от 50 до 150 включ. | св. 150 до 250 включ. | св. 250 до 525 включ. | св. 525 до 1500 включ. | |
| Пределы допускаемой абсолютной погрешности измерений твердости по шкалам Виккерса HV | ||||
| HV10 | ±4,5 | ±7,5 | ±15,8 | ±45,0 |
| HV30 | ||||
| HV50 | ||||
| HV100 | ||||
Таблица 9 - Метрологические характеристики камеры
| Наименование характеристики | Значение |
| Диапазон измерений, мм | от 0 до 8 |
| Пределы допускаемой абсолютной погрешности измерений диаметров (для шкал Бринелля), мм - на одно миллиметровое деление - на всю длину шкалы | ±0,01 ±0,02 |
| Пределы допускаемой абсолютной погрешности измерений диагоналей (для шкал Виккерса), мм - в поддиапазоне от 0 до 0,040 мм включ. - в поддиапазоне св. 0,200 до верхнего предела измерений, мм | ±0,0004 ±0,002 |
| Пределы допускаемой относительной погрешности измерений диагоналей (для шкал Виккерса) в поддиапазоне св. 0,040 до 0,200 включ., мм, % | ±1,0 |
Таблица 10 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| - напряжение, В | 220 ± 22 |
| - частота, Гц | 50 ± 1 |
| Потребляемая мощность, Вт, не более | 1 |
| Диаметр шарика для шкал Бринелля, мм | 2,5; 5,0; 10,0 |
| Габаритные размеры твердомера, мм, не более | |
| - высота | 2000 |
| - ширина | 1300 |
| - глубина | 720 |
| Масса, кг, не более | 500 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +18 до +25 |
| Срок службы, лет, не менее | 10 |
наносится на боковую поверхность корпуса твердомеров в виде наклеиваемой плёнки и на титульный лист инструкции по эксплуатации типографским или иным способом.
Таблица 11 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Твердомер универсальный в составе: - устройство приложения нагрузки - измерительный блок - панель управления - камера | Integral 5 | 1 шт. |
| Инструкция по эксплуатации Integral 5 | — | 1 экз. |
приведены в разделе 5 «Проведение испытаний» Инструкции по эксплуатации Integral 5.
Нормативные документы, устанавливающие требования к твердомерам универсальным Integral 5
Государственная поверочная схема для средств измерений твердости по шкалам Роквелла и Супер-Роквелла, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. №3462
ГОСТ 8.062-85 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений твёрдости по шкалам Бринелля
ГОСТ 8.063-2012 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений твёрдости по шкалам Виккерса Техническая документация EASYDUR SRL, Италия
Правообладатель
EASYDUR SRL, Италия
Адрес: Via Maja 5 - 21051 Arcisate - Varese - Italia Телефон: +39 0332 203626 Web-сайт: www.easydur.com Е-mail: info@easydur.com
