| Номер в госреестре | 85624-22 |
| Наименование СИ | Резервуары горизонтальные стальные цилиндрические |
| Обозначение типа СИ | РГСН-100 |
| Изготовитель | Общество с ограниченной ответственностью "Производственно-коммерческая фирма "КУБ-сервис" (ООО "ПКФ "КУБ-сервис"), г. Екатеринбург |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары горизонтальные стальные цилиндрические РГСН-100 (далее - резервуары) предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Принцип действия резервуаров основан на заполнении их нефтью и нефтепродуктом до определенного уровня, соответствующего объему согласно градуировочным таблицам резервуаров.
Резервуары представляют собой стальные горизонтальные конструкции цилиндрической формы с коническими днищами наземного исполнения.
Резервуары имеют наружную теплоизоляцию днищ и стенок.
Резервуары оборудованы дыхательным клапаном, люком замерным для эксплуатации и приемо-раздаточными патрубками для приема и отпуска нефти и нефтепродукта.
Резервуары оснащены боковой металлической лестницей, по периметру которой установлено ограждение, и подключены к общему контуру заземления и молниезащиты.
Фундамент резервуаров соответствует требованиям ГОСТ 17032-2010 «Резервуары стальные горизонтальные для нефтепродуктов. Технические условия».
Заводской номер наносится на маркировочную табличку в виде цифрового обозначения аэрографическим способом.
Пломбирование резервуаров не предусмотрено.
Знак поверки наносится на свидетельства о поверке и градуировочные таблицы. Резервуары зав.№№ 359/1, 359/2, 359/3, 359/4, 359/5, 359/6, 359/7 расположены по адресу: Пуровский р-н, ЯНАО Тюменской области, Ен-Яхинское НГКМ, в 120 км к северу от г. Новый-Уренгой.

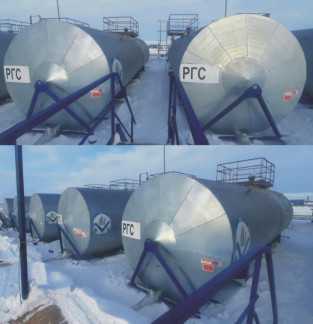

Общий вид резервуаров представлен на рисунках 1-4.
| Наименование характеристики | Значение |
| Тип резервуаров | РГСН-100 |
| Номинальная вместимость, м3 | 100 |
| Пределы допускаемой относительной погрешности определения вместимости резервуаров (объемный метод), % | ±0,25 |
| Средний срок службы, лет, не менее | 20 |
| Условия эксплуатации: - температура окружающего воздуха, оС - атмосферное давление, кПа | от -55 до +50 от 84,0 до 106,7 |
наносится на титульный лист паспорта типографским способом.
Таблица 2 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуары горизонтальные стальные цилиндрические | РГСН-100 | 7 шт. |
| Паспорта на резервуары | - | 7 экз. |
| Градуировочные таблицы | - | 7 экз. |
приведены в разделе 6 паспорта.
Нормативные документы, устанавливающие требования к резервуарам горизонтальным стальным цилиндрическим РГСН-100
Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости. Приказ Росстандарта от 7 февраля 2018 г. №256.
| Зарегистрировано поверок | 8 |
| Поверителей | 1 |
| Актуальность данных | 10.06.2025 |
