| Номер в госреестре | 85580-22 |
| Наименование СИ | Спектрометры комбинационного рассеяния |
| Обозначение типа СИ | LabRAM Soleil |
| Изготовитель | HORIBA FRANCE S.A.S., Франция |
| Год регистрации | 2022 |
| Срок свидетельства | 16.05.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Спектрометры комбинационного рассеяния LabRAM Soleil (далее - спектрометры) предназначены для измерений содержания различных органических и неорганических веществ в твердых и жидких образцах по спектрам комбинационного рассеяния, а также для химического анализа поверхности твердых образцов.
Принцип действия спектрометров основан на том, что при освещении образца монохроматическим излучением в спектре рассеянного излучения появляются частоты, смещенные относительно возбуждающей линии. Этот дополнительный спектр соответствует колебательно-вращательным переходам в молекулах исследуемого вещества и называются спектром комбинационного рассеяния или Рамановским спектром.
При исследовании твердых образцов их размещают на предметном столике, поверхность образцов освещается через объектив микроскопа, входящего в состав спектрометра, внешним источником света. До детектора (ПЗС-матрица) доходят только сфокусированные на него световые пучки, отраженные исследуемой поверхностью. Все расфокусированные пучки задерживаются точечной диафрагмой, что позволяет получить сигнал только с заданной точки образца.
Спектрометры представляют собой настольные многоцелевые автоматизированные лабораторные приборы и состоят из источника возбуждения спектров, системы регистрации Рамановских спектров, микроскопа, электронных блоков. В качестве источника возбуждения спектров в спектрометрах используется лазер длиной волны возбуждения 532 нм. По требованию заказчика возможна установка дополнительных источников возбуждения. Для регистрации спектров комбинационного рассеяния используется спектрограф со сменными дифракционными решетками.
Управление спектрометром осуществляется с помощью персонального компьютера (далее - ПК).
Общий вид спектрометров представлен на рисунке 1.
Пломбирование спектрометров не предусмотрено.
Заводской номер расположен на задней панели образцов спектрометров, выполнен печатным способом в цифровом формате.
Нанесение знака поверки не предусмотрено.

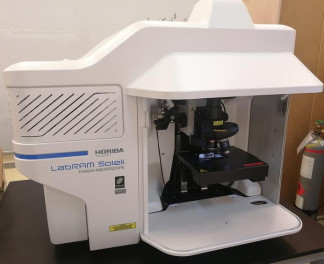

Рисунок 1 - Общий вид спектрометров
Спектрометры оснащены автономным программным обеспечением (далее по тексту -ПО), которое управляет работой прибора и собирает, отображает, обрабатывает и хранит полученные данные. Все ПО является метрологически значимым и выполняет следующие функции:
- сбор и обработка данных, поступающих с детектора спектрометра;
- обсчет результатов измерений;
- сохранение результатов измерений на жестком диске персонального компьютера;
- управление процедурой измерений;
- создание отсчетов по результатам измерений.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Таблица 1- Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | LabSpec |
| Номер версии (идентификационный номер) ПО | не ниже 6.0 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики_
| Наименование характеристики | Значение |
| Спектральный диапазон, см-1 | от 380 до 2940 |
| Пределы допускаемой абсолютной погрешности шкалы волновых чисел, см-1 | ±3,0 |
Лист № 3 Всего листов 4
Таблица 3 - Основные технические характеристики _
| Наименование характеристики | Значение |
| Длины волн лазеров возбуждения, нм | 532 |
| Спектральное разрешение, см-1, не более | 6,0 |
| Кратность увеличения объектива микроскопа | 100 |
| Апертура объектива микроскопа | 0,90 |
| Плотность штрихов дифракционной решетки, штр/мм | 1800 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 898x797x806 |
| Масса, кг, не более | 125 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | от 100 до 240 50/60 |
| Потребляемая мощность, Вт, не более | 1100 |
| Условия эксплуатации: - температура окружающей среды, оС - относительная влажность, % - атмосферное давление, кПа | от +18 до +30 от 20 до 80 от 94 до 106 |
наносится на титульный лист руководства по эксплуатации методом компьютерной графики.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Спектрометр комбинационного рассеяния LabRAM Soleil | LabRAM Soleil | 1 шт. |
| Программное обеспечение | LabSpec 6 | 1 шт. |
| Сетевой кабель | 1 шт. | |
| Кабель USB | 1 шт. | |
| Джойстик | 1 шт. | |
| Контрольный образец (кремний) | 1 шт. | |
| Компьютер в комплекте | По заказу |
приведены в эксплуатационном документе «Спектрометры комбинационного рассеяния LabRAM Soleil. Руководство по эксплуатации» в разделе 2.2.
При использовании в сфере государственного регулирования обеспечения единства измерений спектрометры применяются в соответствии с аттестованными методиками (методами) измерений.
ГСССД 354-2019 «Максимумы пиков рамановского спектра ацетамидофенола, 1,4-бис(2-метилстирил) бензола, бензонитрила, нафталина, полистирола, серы, смеси толуола и ацетонитрила и циклогексана» Приказ Росстандарта №1707 от 23.07.2019 г.
Техническая документация HORIBA FRANCE S.A.S., Франция.
