| Номер в госреестре | 85561-22 |
| Наименование СИ | Комплект возимых мер СВЧ мощности волноводный |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Завод "Эталон", г. Горький (изготовлен в 1988 г.) |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплект возимых мер СВЧ мощности волноводный (далее - комплект) предназначен для поверки и градуировки ваттметров (эталонных средств измерений) 1 и 2 разрядов в диапазоне частот от 5,64 до 37,5 ГГ ц.
Комплект состоит из возимых мер МВ-35, МВ-23, МВ-16, МВ-11, МВ-7 и блока ваттметра измерительного Я2М-66.
Принцип действия возимой меры основан на преобразовании мощности СВЧ, ответвляемой из основного канала направленного ответвителя в боковой, в тепловой вид энергии и измерении на выходе преобразователя термо-эдс, пропорциональной падающей на вход мощности СВЧ. Термо-эдс подается через кабель в блок ваттметра измерительного Я2М-66. Мощность в основном канале ответвителя поглощается согласованной нагрузкой. Отношение мощности Рм, поглощаемой измерительным преобразователем, к мощности Рк, падающей на вход возимой меры, характеризуется калибровочным коэффициентом меры возимой Кк.
Конструктивно возимые меры МВ-7 и МВ-11 заключены в кожух. В возимых мерах МВ-16, МВ-23 и МВ-35 в кожух заключены только измерительный преобразователь ваттметра М3-51 (М3-52, М3-53 в зависимости от сечения ответвителя) и волноводно-коаксиальный переход, с помощью которого преобразователь присоединен в боковой канал ответвителя.

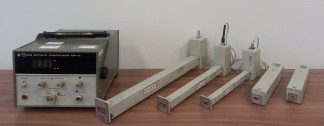

Общий вид комплекта приведен на рисунке 1.
Общий вид возимых мер с указанием мест нанесения знака утверждения типа, знака поверки, мест маркировки и защиты от несанкционированного доступа в виде пломбирования приведен на рисунках 2 - 6.
Наименование комплекта возимых мер, обозначение и год выпуска указываются только в эксплуатационной документации.
Заводской номер и наименование каждой возимой меры указаны на планке, прикрепленной к кожуху возимой меры.
Наименование блока ваттметра измерительного Я2М-66 указано на передней панели. Заводской номер указан за задней панели блока ваттметра измерительного Я2М-66. Места маркировки с наименованием и заводским номером приведены на рисунке 7.
МВ-
| Место | Место нанесения | Место | Место | |||
| маркировки с | знака утверждения | маркировки с | пломбировки | |||
| наименованием | типа и знака | заводским | ||||
| поверки | ||||||
отсутствует.
Таблица 2 - Основные метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон частот, ГГц: | |
| - мера возимая МВ-35 | от 5,64 до 8,24 |
| - мера возимая МВ-23 | от 8,24 до 12,05 |
| - мера возимая МВ-16 | от 11,95 до 17,44 |
| - мера возимая МВ-11 | от 16,7 до 25,86 |
| - мера возимая МВ-7 | от 25,86 до 37,50 |
| КСВН входа, не более | 1,05 |
| Диапазон измерений мощности, мВт | от 1 до 10 |
| Пределы допускаемой относительной погрешности | |
| измерений мощности, % | ± 0,8 |
| Нестабильность значений калибровочного коэффициента, % | ± 0,3 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Рабочие условия применения: | |
| - температура окружающего воздуха, °С | от +15 до +25 |
| - относительная влажность воздуха,% | от 30 до 80 |
| - атмосферное давление, кПа (мм рт. ст.) | от 84 до 106,7 (от 630 до 800) |
| Габаритные размеры, мм: | |
| - возимая мера МВ-35 | |
| ширина | 149 |
| высота | 72 |
| длина | 551 |
| - возимая мера МВ-23 | |
| ширина | 140 |
| высота | 60 |
| длина | 413 |
| - возимая мера МВ-16 | |
| ширина | 136 |
| высота | 53 |
| длина | 355 |
| - возимая мера МВ-11 | 47 Л '"1 |
| ширина | |
| высота | 47 |
| длина | 346 |
| - возимая мера МВ-7 | 47 47 |
| ширина | |
| высота | |
| 307 | |
| длина | |
| - блок ваттметра измерительный Я2М-66 | 255 |
| ширина | 240 |
| высота | |
| 322 | |
| длина |
| Наименование характеристики | Значение |
| Масса, кг, не более: | |
| - возимая мера МВ-35 | 2,5 |
| - возимая мера МВ-23 | 1,5 |
| - возимая мера МВ-16 | 1,0 |
| - возимая мера МВ-11 | 0,75 |
| - возимая мера МВ-7 | 0,5 |
| - блок ваттметра измерительный Я2М-66 | 7,5 |
наносится на лицевую панель блока ваттметра измерительного или на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность
| Наименование | Обозначение | Заводской номер | Количество, шт. |
| 1 Комплект возимых мер СВЧ мощности волноводных в составе: | зав. № 880303 | ||
| 1.1 Возимая мера МВ-35 | ПИ2.706.903 | зав. №880303 | 1 |
| 1.2 Возимая мера МВ-23 | ПИ2.706.903-01 | зав. №880303 | 1 |
| 1.3 Возимая мера МВ-16 | ПИ2.706.904 | зав. №880303 | 1 |
| 1.4 Возимая мера МВ-11 | ПИ2.706.904-01 | зав. №880303 | 1 |
| 1.5 Возимая мера МВ-7 | ПИ2.706.904-02 | зав. №880303 | 1 |
| 1.6 Блок ваттметра измерительный Я2М-66 | ЕЭ2.720.056 ТО | зав. №28554 | 1 |
| 2 Формуляр | ПИ1.400.061ФО | 1 | |
| 3 Руководство по эксплуатации | ПИ1.400.061РЭ | 1 |
приведены в разделе 2 документа ПИ1.400.061РЭ «Комплект возимых мер СВЧ мощности волноводный. Руководство по эксплуатации».
Приказ Росстандарта № 3461 от 30 декабря 2019 г. «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГ ц»
| Зарегистрировано поверок | 5 |
| Поверителей | 1 |
| Актуальность данных | 12.06.2025 |
