| Номер в госреестре | 85531-22 |
| Наименование СИ | Датчики силоизмерительные |
| Обозначение типа СИ | KDH-6 |
| Изготовитель | Vishay Nobel AB, Швеция |
| Год регистрации | 2022 |
| Срок свидетельства | 11.05.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики силоизмерительные KDH-6 (далее - датчики) предназначены для измерений и преобразования воздействующих на датчик сил в аналоговый нормированный электрический измерительный сигнал.
Принцип действия датчиков основан на изменении электрического сопротивления тензорезисторов, соединенных в мостовую схему, при их деформации, возникающей в местах наклейки тензорезисторов к упругому элементу датчика, под действием прилагаемой нагрузки. Изменение электрического сопротивления вызывает разбаланс мостовой схемы и появление в диагонали моста электрического сигнала, изменяющегося пропорционально нагрузке.

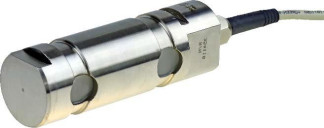

Датчики состоят из упругого элемента, защитного корпуса цилиндрической формы, кабеля, тензорезисторов на клеевой основе, соединенных по мостовой электрической схеме, и элементов герметизации. Места наклейки тензорезисторов, расположения элементов термокомпенсации и нормирования в датчиках находятся во внутренней полости упругого элемента и защищены крышками и герметиком.
Пломбировка датчиков изготовителем не предусмотрена.
Знак поверки на датчики не наносится.
Маркировка производится термосублимационным способом на фирменной наклейке на корпусе датчика, на которой нанесено:
- торговая марка изготовителя;
- обозначение датчика;
- наибольший предел измерений;
- серийный номер в виде цифр;
- обозначение взрывозащиты;
- знак утверждения типа.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | ||||||||
| Наибольший предел измерений, кН | 20 | 50 | 100 | 200 | 300 | 400 | 500 | 1000 | 2000 |
| Наименьший предел измерений, кН | 2 | 5 | 10 | 20 | 30 | 40 | 50 | 100 | 200 |
| Пределы допускаемой относительной погрешности измерений силы, % | ±0,5 | ||||||||
| Предельное значение составляющей погрешности, связанной с воспроизводимостью показаний (b), % | 0,1 | ||||||||
| Предельное значение составляющей погрешности, связанной с повторяемостью показаний (b) % | 0,1 | ||||||||
| Предельные значения составляющей погрешности, связанной с градуировочной характеристикой (f), % | ±0,25 | ||||||||
| Предельные значения составляющей погрешности, связанной с дрейфом нуля (fo), % | ±0,035 | ||||||||
| Предельное значение составляющей погрешности, связанной с гистерезисом (v), % | 0,2 | ||||||||
| Предельное значение составляющей погрешности, связанной с ползучестью (с), % | 0,1 | ||||||||
Таблица 2 -Основные технические характеристики
| Наименование характеристики | Значение | ||||||||
| Наибольший предел измерений, кН | |||||||||
| 20 | 50 | 100 | 200 | 300 | 400 | 500 | 1000 | 2000 | |
| Габаритные размеры датчика (длина; ширина; высота), мм, не более | 160; 200; 107 | 160; 200; 107 | 160; 200; 107 | 250; 300; 156,5 | 250; 300; 156,5 | 250; 300; 156,5 | 250; 300; 156,5 | 280; 400; 219 | 370; 450; 279 |
| Масса датчика, кг, не более | 11 | 11 | 11 | 35 | 35 | 35 | 35 | 71 | 148 |
| Относительный выходной сигнал при наибольшем пределе измерений, мВ/В | 1,0 | ||||||||
| Входное сопротивление датчика, Ом | 700±5 | ||||||||
| Выходное сопротивление датчика, Ом | 700±5 | ||||||||
| Условия эксплуатации: - температура, °С; - относительная влажность воздуха, % | от -30 до +70 от 45 до 80 | ||||||||
| Напряжение питания постоянного тока, В | от 5 до 18 | ||||||||
| Наименование характеристики | Значение |
| Наибольший предел измерений, кН | |
| 20 50 100 200 300 400 500 1000 2000 | |
| Вероятность безотказной работы за 2000 ч | 0,95 |
| Маркировка взрывозащиты | 0Ex ia IIC T4 Ga X Ex ib IIIC T80°C Db X PO Ex ia I Ma X |
наносится типографским способом на титульный лист паспорта и термосублимационным способом на фирменную наклейку на корпус датчика.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Датчик | - | 1 шт. |
| Кабель питания и связи | - | 1 шт. |
| Паспорт | - | 1 экз. |
приведены в разделе 6 «Подготовка к работе и порядок работы» паспорта.
Нормативные документы, устанавливающие требования к средству измерений
Государственная поверочная схема для средств измерений силы, утвержденная Приказом Федерального агентства по техническому регулированию и метрологии от
22.10.2019 № 2498
Техническая документация Vishay Nobel AB, Швеция
Правообладатель
Vishay Nobel AB, Швеция
Адрес: Box 423, 691 27 Karlskoga, Sweden
Телефон: +46 586 63000
Web-сайт: www.blhnobel.com
E-mail: blhnobel.sweden.sales@vpgsensors.com
