| Номер в госреестре | 85524-22 |
| Наименование СИ | Комплект мер толщины покрытий трубчатых |
| Обозначение типа СИ | ИНТРОМЕТ |
| Изготовитель | Общество с ограниченной ответственностью "ИНТРОН ПЛЮС" (ООО "ИНТРОН ПЛЮС"), г. Москва |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплект мер толщины покрытий трубчатых ИНТРОМЕТ (далее - комплект мер) предназначен для воспроизведения толщины медных покрытий в отверстиях печатных плат.
Принцип действия комплекта мер основан на воспроизведении толщины медного покрытия в отверстиях печатных плат.
Конструктивно меры представляют собой двухстороннюю печатную плату с концевыми контактными площадками и не металлизированным отверстием, в которое вставлена свернутая в трубочку полоска медной гальванической фольги. Края трубочки соединены с внешними проводящими слоями платы путем пайки оловянно свинцовым припоем.
Комплект мер состоит из 53 мер, отличающихся между собой конфигурациями (толщина платы, диаметр отверстия и толщина медного покрытия).

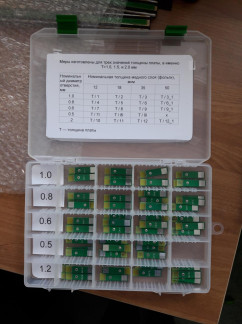

Общий вид комплекта мер приведен на рисунке 1.
Пломбирование комплекта мер не предусмотрено. Заводской номер комплекта № 1, указан на футляре. Идентификационные обозначения мер нанесены на каждой мере.
Отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальные значения толщин покрытий, мкм | 12 18 34 50 |
| Допускаемое отклонение от номинального значения толщин покрытий, % | ±5 |
| Пределы допускаемой абсолютной погрешности воспроизведения | S: 'Г, (N О О + о -н |
| значений толщины покрытия, мкм | |
| h - воспроизводимое значение толщины покрытия, мкм | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диапазон номинальных значений толщины платы, мм | от 0,8 до 2,3 |
| Диапазон номинальных значений диаметров отверстий, мм | от 0,4 до 1,35 |
| Габаритные размеры мер, мм, не более | |
| - длина | 40 |
| - ширина | 10 |
| - высота | 2 |
| Масса мер, кг, не более | 0,005 |
| Условия эксплуатации: | |
| - температура окружающего воздуха, °С - относительная влажность воздуха (при t=25 °С) | от +15 до +25 не более 80 |
наносится на титульный лист Паспорта типографским способом. Комплектность средства измерения
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Комплект мер толщины покрытий трубчатых | ИНТРОМЕТ | 1 компл. |
| Паспорт | ЛАВБ 401241.001ПС | 1 экз. |
| Футляр | - | 1 шт. |
приведены в разделе 6 Паспорта.
Техническая документация изготовителя.
| Зарегистрировано поверок | 3 |
| Поверителей | 1 |
| Актуальность данных | 16.11.2025 |
