| Номер в госреестре | 85522-22 |
| Наименование СИ | Резервуары горизонтальные стальные цилиндрические |
| Обозначение типа СИ | РГС-20 (17+3) |
| Изготовитель | Великолукский завод "Транснефтемаш" - филиал Акционерного общества "Транснефть - Верхняя Волга" (Великолукский завод "Транснефтемаш" - филиал АО "Транснефть - Верхняя Волга"), г. Нижний Новгород |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары горизонтальные стальные цилиндрические РГС-20 (17+3) (далее -резервуары) предназначены для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Резервуары представляют собой стальной сосуд цилиндрической формы с коническими днищами. Резервуары имеют замерный люк для эксплуатации и приемораздаточные патрубки для заполнения и опорожнения.
Резервуары имеют внутреннюю перегородку, которая делит их на две секции. Резервуары оборудованы смотровой площадкой с лестницей и ограждениями.
Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего объему, приведенному в градуировочных таблицах резервуаров.
Заводской номер наносится типографским способом в паспорт резервуара и на информационную табличку, обеспечивая идентификацию каждого резервуара.
Резервуары РГС-20 (17+3) с заводскими номерами 203, 204 расположены по адресу: 433840, Ульяновская область, Николаевский район, село Канадей, ЛПДС «Клин» ПРУ АО «Транснефть-Дружба».

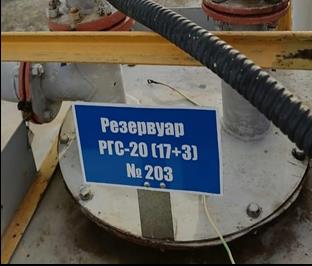

Место нанесения заводских номеров и общий вид резервуаров горизонтальных стальных цилиндрических РГС-20 (17+3) представлен на рисунках 1-2.
Рисунок 2 - Общий вид резервуаров РГС-20 (17+3)
Знак поверки наносится в градуировочной таблице в виде оттиска поверительного
клейма.
Пломбирование резервуаров не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Тип резервуара | РГС-20 (17+3) |
| Номинальная вместимость, м3 | 20 |
| Номинальная вместимость секции 1, м3 | 17 |
| Номинальная вместимость секции 2, м3 | 3 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара (объемный метод), % | ±0,25 |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более | |
| - внутренний диаметр | 2200 |
| - длина | 7380 |
| - высота | 3285 |
| Условия эксплуатации: | |
| - температура окружающего воздуха, о С | от -60 до +40 |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 30 |
наносится на титульный лист паспорта резервуара типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар горизонтальный стальной цилиндрический | РГС-20 (17+3) | 1 шт. |
| Паспорт | - | 1 экз. |
| Градуировочные таблицы | - | 1 экз. |
приведены в разделе 2 паспорта.
Нормативные документы, устанавливающие требования к резервуарам горизонтальным стальным цилиндрическим РГС-20 (17+3)
Приказ Федерального агентства по техническому регулированию и метрологии от 07 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
| Зарегистрировано поверок | 4 |
| Поверителей | 1 |
| Актуальность данных | 25.07.2025 |
