| Номер в госреестре | 85465-22 |
| Наименование СИ | Источники-измерители |
| Обозначение типа СИ | М9600А |
| Изготовитель | Компания "Keysight Technologies Malaysia Sdn. Bhd.", Малайзия |
| Год регистрации | 2022 |
| Срок свидетельства | 28.04.2027 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Источники-измерители M9600A (далее - источники) предназначены для воспроизведения и измерений напряжения и силы постоянного тока
Источники представляют собой комбинацию источника питания постоянного тока с низким уровнем собственных шумов и цифрового вольтметра.
Конструктивно источники выполнены в виде печатной платы, на которой закреплены лицевая панель с разъемами для присоединения кабелей и разъем интерфейса на задней части платы. Источники устанавливаются в слоты шасси (базовые блоки) PXIe, например М9018А или другие совместимые шасси.
Источники выпускаются следующих модификаций: М9601А, М9602А, М9603А, М9614А и М9615А.
Модификации источников отличаются друг от друга количеством выходных каналов и метрологическими характеристиками. Модификации M9601A, М9602А и М9603А имеет один выходной канал. Модификации M9614A и М9615А имеет пять выходных каналов.
Принцип действия источников основан на формировании напряжения или силы постоянного тока при помощи цифроаналоговых преобразователей.
Параметры выходных сигналов источников измеряются с помощью встроенного цифрового вольтметра. Управление режимами работы источников осуществляется встроенным в базовый блок микропроцессором.
Для предотвращения несанкционированного доступа к внутренним частям источников один из винтов крепления корпуса пломбируется.
Самоклеящаяся этикетка с заводским (серийным) номером, однозначно идентифицирующим каждый экземпляр источника, размещена на боковой панели.

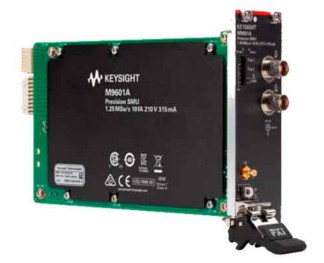

Общий вид источников, схема пломбировки от несанкционированного доступа и места нанесения знаков утверждения типа представлены на рисунках 1 и 2.
Место нанесения знака утверждения типа
^Vl(£YSIGKT
Место пломбировки
М9601А
tauwtuurovmmA
[>t а
отсутствует
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Источники модификации M9601A | |
| Диапазон воспроизведения/измерения напряжения постоянного тока, В | от -200 до +200 |
| Пределы допускаемой абсолютной погрешности воспроизведения/измерения напряжения постоянного тока, В, в диапазоне: - от минус 0,5 до плюс 0,5 В включ. - от минус 2,0 до плюс 2,0 В включ. - от минус 6,0 до плюс 6,0 В включ. - от минус 20 до плюс 20 В включ. - от минус 40 до плюс 40 В включ. - от минус 100 до плюс 100 В включ. - от минус 200 до плюс 200 В включ. | ±(0,00015-U+0,00012) 1} ±(0,00015-U+0,00014) ±(0,00015-U+0,00025) ±(0,00015-U+0,0009) ±(0,00015-U+0,001) ±(0,00015-U+0,0025) ±(0,0002-U+0,0028) |
| Диапазон воспроизведения/измерения силы постоянного тока, мА | от -300 до +300 |
| Пределы допускаемой абсолютной погрешности воспроизведения/измерения силы постоянного тока, мА, в диапазоне: - от минус 1 до плюс 1 нА включ. - от минус 10 до плюс 10 нА включ. - от минус 100 до плюс 100 нА включ. - от минус 1,0 до плюс 1,0 мкА включ. - от минус 10 до плюс 10 мкА включ. - от минус 100 до плюс 100 мкА включ. - от минус 1,0 мА до плюс 1,0 мА включ. - от минус 10 до плюс 10 мА включ. - от минус 100 до плюс 100 мА включ. - от минус 300 до плюс 300 мА включ. | ±(0,00Ы+1,710-9) 2) ±(0,00Ы+5,110-9) ±(0,0005-I+2-10-8) ±(0,0005-I+1-10-7) ±(0,0004-I+2-10-6) ±(0,0003-I+3-10-6) ±(0,0003-I+6-10-5) ±(0,0003 •I+2 10-4) ±(0,0004-I+6-10-3) ±(0,0004-I+2-10-2) |
| Источники модификации M | VI9602A |
| Диапазон воспроизведения/измерения напряжения постоянного тока, В | от -60 до +60 |
| Пределы допускаемой абсолютной погрешности воспроизведения/измерения напряжения постоянного тока, В, в диапазоне: - от минус 6,0 до плюс 6,0 В включ. - от минус 20 до плюс 20 В включ. - от минус 60 до плюс 60 В включ. | ±(0,0002-U+0,0003) ±(0,0002-U+0,003) ±(0,0002№0,003) |
| Диапазон воспроизведения/измерения силы постоянного тока, А | от -10 до +10 |
| Наименование характеристики | Значение |
| Пределы допускаемой абсолютной погрешности воспроизведения/измерения силы постоянного тока, мА, в диапазоне: | |
| - от минус 1,0 до плюс 1,0 мкА включ. | ±(0,0007-I+1-10-7) |
| - от минус 10 до плюс 10 мкА включ. | ±(0,0005-I+7-10-7) |
| - от минус 100 до плюс 100 мкА включ. | ±(0,0005-I+6-10-6) |
| - от минус 1,0 мА до плюс 1,0 мА включ. | ±(0,0005-I+6-10-5) |
| - от минус 10 до плюс 10 мА включ. | ±(0,0005-I+6-10-4) |
| - от минус 500 до плюс 500 мА включ. | ±(0,00013-I+3-10-2) |
| - от минус 1,0 А до плюс 1,0 А включ. | ±(0,00013-I+6-10-2) |
| - от минус 3,0 А до плюс 3,0 А включ. | ±(0,003-1+1) |
| - от минус 3,5 А до плюс 3,5 А включ. | ±(0,003-1+1) |
| - от минус 5,0 А до плюс 5,0 А включ. | ±(0,003-1+1) |
| - от минус 10 А до плюс 10 А включ. | ±(0,0013-1+1) |
| Источники модификации M | VI9603A |
| Диапазон воспроизведения/измерения напряжения по | |
| стоянного тока, В | от -60 до +60 |
| Пределы допускаемой абсолютной погрешности воспроизведения/измерения напряжения постоянного тока, В, в диапазоне: | |
| - от минус 6,0 до плюс 6,0 В включ. | ±(0,0002-U+0,0003) |
| - от минус 20 до плюс 20 В включ. | ±(0,0002-U+0,003) |
| - от минус 60 до плюс 60 В включ. | ±(0,0002-U+0,003) |
| Диапазон воспроизведения/измерения силы постоян | |
| ного тока, А | от -10 до +10 |
| Пределы допускаемой абсолютной погрешности воспроизведения/измерения силы постоянного тока, мА, в диапазоне: | |
| -от минус 100 до плюс 100 нА включ. | ±(0,0007-I+1-10-7) |
| - от минус 1,0 до плюс 1,0 мкА включ. | ±(0,0007-I+1-10-7) |
| - от минус 10 до плюс 10 мкА включ. | ±(0,0005-I+7-10-7) |
| - от минус 100 до плюс 100 мкА включ. | ±(0,0005-I+6-10-6) |
| - от минус 1,0 мА до плюс 1,0 мА включ. | ±(0,0005-I+6-10-5) |
| - от минус 10 до плюс 10 мА включ. | ±(0,0005'I+6 10-4) |
| - от минус 500 до плюс 500 мА включ. | ±(0,00013'-I+3 10-2) |
| - от минус 1,0 А до плюс 1,0 А включ. | ±(0,00013'-I+6 10-2) |
| - от минус 3,0 А до плюс 3,0 А включ. | ±(0,003-1+1) |
| - от минус 3,5 А до плюс 3,5 А включ. | ±(0,003-I+1) |
| - от минус 5,0 А до плюс 5,0 А включ. | ±(0,003-I+1) |
| - от минус 10 А до плюс 10 А включ. | ±(0,0013-1+1) |
| Наименование характеристики | Значение |
| Источники модификации M | U9614A |
| Диапазон воспроизведения/измерения напряжения постоянного тока, В | от -30 до 30 |
| Пределы допускаемой абсолютной погрешности воспроизведения/измерения напряжения постоянного тока, В, в диапазоне: - от минус 6 до плюс 6 В включ. - от минус 30 до плюс 30 В включ. | ±(0,00015-U+0,0006) ±(0,00015-U+0,0012) |
| Диапазон воспроизведения/измерения силы постоянного тока, мА | от -500 до +500 |
| Пределы допускаемой абсолютной погрешности воспроизведения/измерения силы постоянного тока, мА, в диапазоне: - от минус 100 до плюс 100 мкА включ. - от минус 1,0 до плюс 1,0 мА включ. - от минус 10 до плюс 10 мА включ. - от минус 100 до плюс 100 мА включ. - от минус 500 до плюс 500 мА включ. | ±(0,0003-I+1,6-10-5) ±(0,0003-I+1,6-10-4) ±(0,0003-I+1,6-10-3) ±(0,0003-1+2,4-10-2) ±(0,0003-1+0,125) |
| Источники модификации M | VI9615A |
| Диапазон воспроизведения/измерения напряжения постоянного тока, В | от -30 до 30 |
| Пределы допускаемой абсолютной погрешности воспроизведения/измерения напряжения постоянного тока, В, в диапазоне: - от минус 6 до плюс 6 В включ. - от минус 30 до плюс 30 В включ. | ±(0,00015-U+0,0006) ±(0,00015№0,0012) |
| Диапазон воспроизведения/измерения силы постоянного тока, мА | от -500 до +500 |
| Пределы допускаемой абсолютной погрешности воспроизведения/измерения силы постоянного тока, мА, в диапазоне: - от минус 10 до плюс 10 мкА включ. - от минус 100 до плюс 100 мкА включ. - от минус 1,0 до плюс 1,0 мА включ. - от минус 10 до плюс 10 мА включ. - от минус 100 до плюс 100 мА включ. - от минус 500 до плюс 500 мА включ. | ±(0,0003-I+1,6-10-6) ±(0,0003-I+1,6-10-5) ±(0,0003-I+1,6-10-4) ±(0,0003-I+1,6-10-3) ±(0,0003-1+2,4-10-2) ±(0,0003-1+0,125) |
| 1) U - воспроизведенное/измеренное значение напряжения. 2) I- воспроизведенное/измеренное значение силы тока. | |
| Наименование характеристики | Значение |
| Условия эксплуатации: | |
| - температура окружающего воздуха, °С | от +15до +35 |
| - относительная влажность окружающего воздуха, % | до 80 |
| Габаритные размеры, мм, не более: - источник модификации M9601A | |
| высота | 40,1 |
| ширина | 210 |
| длина | 131 |
| - источники модификаций M9602A, M9603A,M9614A, М9615А | |
| высота | 20,1 |
| ширина | 210 |
| длина | 131 |
| Масса, кг, не более: | |
| - источник модификации M9601A | 0,55 |
| - источники модификаций M9602A, M9603A, M9614A, М9615А | 0,28 |
наносится на лицевую панель источников виде наклейки и на титульный лист эксплуатационной документации типографским способом.
Таблица 3 - Комплектность источников
| Наименование | Обозначение | Количество |
| Источник-измеритель M9600A | M9601A, или M9602A, или M9603A, или M9614A, или M9615A | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
приведены в разделе 5 документа «Источники-измерители M9600A. Руководство по эксплуатации».
Приказ Росстандарта № 2091 от 01.10.2018 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10-16 до 100 А»
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
Стандарт предприятия «Единые технические и метрологические требования на источники-измерители М9600А».
| Зарегистрировано поверок | 24 |
| Поверителей | 1 |
| Актуальность данных | 15.12.2025 |
