| Номер в госреестре | 85451-22 |
| Наименование СИ | Инклинометры телеметрической системы "БИТГЕОКУРС" |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Общество с ограниченной ответственностью научно-производственное предприятие "БУРИНТЕХ" (ООО НПП "БУРИНТЕХ), г. Уфа |
| Год регистрации | 2022 |
| Срок свидетельства | 04.05.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Инклинометры телеметрической системы «БИТГЕОКУРС» (в дальнейшем -инклинометры) предназначены для измерений зенитного и азимутального углов скважины, а также угла установки отклонителя (визирный угол) с передачей данных из скважины на поверхность по гидравлическому каналу связи с целью контроля и оперативного управления траекторией наклонно-направленных и горизонтальных скважин в процессе бурения.
Принцип действия инклинометров основан на измерении магнитного и гравитационного полей Земли при помощи магнитометров (измеряют проекции магнитного поля Земли) и акселерометров (измеряют проекции силы тяжести). По показаниям этих датчиков производится вычисление азимутального угла, зенитного угла скважины и угла положения корпуса скважинного прибора относительно магнитного меридиана и апсидальной плоскости скважины.
Инклинометры выполнены в виде трубчатого немагнитного корпуса со встроенными в него блоком датчиков, блоком электроники и разъемами для передачи информации. Инклинометры состоят из забойной (рис. 1) и наземной (рис. 2) частей.
Блок датчиков предназначен для непосредственного получения измерительной информации. Блок электроники предназначен для сбора первичной информации с блока датчиков, расчета углов ориентации, измерения напряжений питания и токов потребления, преобразования напряжения питания от батарейного модуля в необходимое напряжение питания. Внешний вид забойной части инклинометра приведен на рисунке 1 .

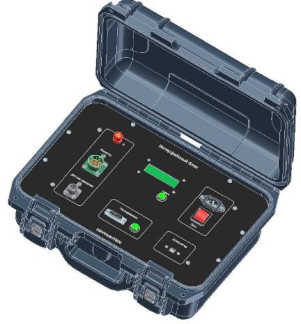

Наземная часть представляет собой согласующее устройство с установленным программным обеспечением, с декодером сигналов датчика давления и модулем передачи от погружаемой части информации, с возможностью вывода ее на экран компьютера.
В процессе работы инклинометр может находиться в двух режимах (задаются модулем пульсатора): «поток присутствует» и «поток отсутствует». В режиме «поток отсутствует» приостанавливается передача данных и производится регистрация и расчет всех измеряемых параметров (азимутальный, зенитный и угол установки отклонителя). В режиме «поток присутствует» возобновляется передача данных для передачи вычисленных значений измеряемых параметров наземной части инклинометров телеметрической системы «БИТГЕОКУРС» (рис. 2).
Пломбирование инклинометров не предусмотрено. Нанесение знака поверки на инклинометры не предусмотрено. Заводские номера наносятся на корпус гравированием и имеют числовое обозначение.
системы «БИТГЕОКУРС»
Рисунок 1 - Внешний вид забойной части инклинометров телеметрической
системы «БИТГЕОКУРС»
При работе с инклинометром используется встроенное и автономное программное обеспечение (в дальнейшем - ПО).
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | btDPU | kMWD Surface Software |
| Номер версии (идентификационный номер) ПО | ver. 1.5.10 и выше | ver. 4.0.0 и выше |
| Цифровой идентификатор ПО | - | |
Операционная система, имеющая оболочку доступную пользователю, отсутствует. Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют.
Уровень защиты программного обеспечения оценивается как «высокий» согласно Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики инклинометров
| Наименование характеристики | Значение |
| Диапазон измерений зенитных углов, ° | от 0 до 180 |
| Пределы допускаемой основной абсолютной погрешности измерений зенитных углов, ° * | ±0,1 |
| Диапазон измерений азимутальных углов, ° | от 0 до 360 |
| Пределы допускаемой основной абсолютной погрешности измерений азимутальных углов, ° * - при значения зенитного угла 5° < а<175° - при значениях зенитного угла от 0 °< а<5° и от 175<до<180° | ±1,0 ±2,0 |
| Диапазон измерений визирных углов, ° | от 0 до 360 |
| Пределы допускаемой основной абсолютной погрешности измерений визирного угла, ° *, ** - при значения зенитного угла 5° < а<175° - - при значениях зенитного угла от 0 °< а<5° и от 175<до<180° | ±1,5 ±2,0 |
| Пределы допускаемой дополнительной абсолютной погрешности измерений углов, вызванной изменением температуры окружающей среды на каждые 10 °С в диапазоне от 0 до +120 °С, ° - по каналу зенитных углов - по каналу азимутальных углов - по каналу визирных углов | ±0,1 ±0,5 ±1,0 |
| * - метрологические характеристики установлены при температуре окружающей среды от +15 до +25 °С. ** - при зенитном угле <5° - по магнитному полю, при зенитном угле >5° по гравитационному полю. | |
Таблица 3 - Технические характеристики инклинометров.
| Наименование характеристики | Значение |
| Условия эксплуатации: - Диапазон рабочих температур, °С - Максимальное гидростатическое давление, МПа | от 0 до +120 100 |
| Габаритные размеры, мм, не более: - Наружный диаметр - Длина | 47,7 2022,6 |
| Масса, кг, не более | 18 |
| Параметры электрического питания: - напряжение питания, В - потребляемая мощность в режиме измерения, Вт, не более - потребляемая мощность в режиме ожидания, Вт, не более | От 20 до 30 2 0,5 |
Таблица 4 - Комплектность инклинометров
| Наименование | Обозначение | Комплектность |
| Инклинометр в комплекте | 1 шт. | |
| Паспорт | 50783875.ТС.ИНК.01.000 ПС | 1 шт. |
| Руководство по эксплуатации | 50783875.ТС.ИНК.01.000 РЭ | 1 экз. |
| Методика поверки | - | 1 экз. |
Методы измерений изложены в разделе № 2.3 «Использование изделия» документа «Инклинометр телеметрической системы «БИТГЕОКУРС». Руководство по эксплуатации» 50783875.ТС.ИНК.01.000 РЭ.
ТУ 09.10.11-078-50783875-2016 Телеметрическая система «БИТГЕОКУРС». Технические условия.
