| Номер в госреестре | 85441-22 |
| Наименование СИ | Резервуары горизонтальные стальные цилиндрические двустенные |
| Обозначение типа СИ | РГСд-50 |
| Изготовитель | Акционерное общество "Производственное Объединение "ПНСК" (АО "ПО "ПНСК"), Ленинградская обл., Гатчинский р-н., д. Малое Верево |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары горизонтальные стальные цилиндрические двустенные РГСд-50 (далее по тексту - резервуары) предназначены для измерений объема (вместимости) при приемке, хранении и отпуске нефтепродуктов.
Принцип действия резервуаров основан на заполнении их нефтепродуктом до произвольных уровней, соответствующих определенным объемам (вместимостям), приведенных в градуировочных таблицах резервуаров.
Резервуары представляют собой горизонтально установленные стальные двухсекционные сосуд цилиндрической формы с усеченно-коническими днищами подземного расположения.
Заводские номера в виде цифровых обозначений, обеспечивающие идентификацию каждого экземпляра резервуаров, нанесены в паспорта типографским способом и на горловины резервуаров в виде наклейки.
Резервуары с заводскими номерами 24-24/18 (техн. №№ 2, 3), 25-25/18 (техн. №№ 4, 5) расположены на территории АЗС № 225 по адресу: Алтайский край, г. Барнаул, Павловский тракт, д. 186.

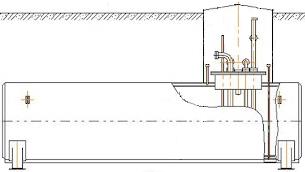

Эскиз общего вида резервуаров приеден на рисунке 1. Фотографии горловин, замерных люков и заводских номеров резервуаров приведены на рисунках 2 и 3.
Нанесение знака поверки на резервуары не предусмотрено.
Пломбирование резервуаров не предусмотрено.
Рисунок 2 - Фотографии горловин, замерных люков и заводских номеров резервуара зав. № 24-24/18 (техн. №№ 2, 3)
Рисунок 3 - Фотографии горловин, замерных люков и заводских номеров резервуара зав. № 25-25/18 (техн. №№ 4, 5)
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение для секции | |
| 1 | 2 | |
| Номинальная вместимость, м3 | 35 | 15 |
| Пределы допускаемой относительной погрешности определения вместимости (объемный метод), % | ±0,25 | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С - атмосферное давление, кПа | от -40 до +40 от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 10 |
наносится на паспорт типографским способом и на горловину резервуаров в виде наклейки. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар горизонтальный стальной цилиндрический двустенный | РГСд-50 | 1 шт. |
| Паспорт | — | 1 экз. |
| Градуировочная таблица | — | 1 экз. |
приведены в разделе 6 «Устройство и принцип работы» паспорта.
Нормативные документы, устанавливающие требования к резервуарам горизонтальным стальным цилиндрическим РГСд-50
Приказ Росстандарта от 07 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
