| Номер в госреестре | 85439-22 |
| Наименование СИ | Резервуар горизонтальный стальной цилиндрический двустенный |
| Обозначение типа СИ | РГСд-50 |
| Изготовитель | Акционерное общество "Производственное Объединение "ПНСК" (АО "ПО "ПНСК"), Ленинградская обл., Гатчинский р-н., д. Малое Верево |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар горизонтальный стальной цилиндрический двустенный РГСд-50 (далее по тексту - резервуар) предназначен для измерений объема (вместимости) при приемке, хранении и отпуске нефтепродуктов.
Принцип действия резервуара основан на заполнении его нефтепродуктом до произвольных уровней, соответствующих определенным объемам (вместимостям), приведенных в градуировочной таблице резервуара.
Резервуар представляют собой горизонтально установленный стальной односекционный сосуд цилиндрической формы с усеченно-коническими днищами подземного расположения.
Заводской номер в виде цифровых обозначений, обеспечивающий идентификацию резервуара, нанесен в паспорт типографским способом и на горловину резервуара в виде наклейки.
Резервуар с заводским номером 26-26/18 (техн. № 1) расположен на территории АЗС № 225 по адресу: Алтайский край, г. Барнаул, Павловский тракт, д. 186.
Эскиз общего вида резервуара приеден на рисунке 1. Фотографии горловины, замерного люка и заводского номера резервуара приведены на рисунке 2.
Нанесение знака поверки на резервуар не предусмотрено.
Пломбирование резервуара не предусмотрено.
| i | ||||||
| 1 1 1 1 1 1 1 1 1 1 1 1 V | А II ti 11 и [ 1 11 ti ti II и V | л 1 1 ! 1 1 1 1 1 1 1 1 V | .1 1 11 _ !| 1 II 1 1 i 1 1 1 Y | ! | ! | |

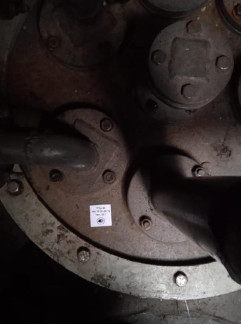

Рисунок 2 - Фотографии горловины, замерного люка и заводского номера
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 50 |
| Пределы допускаемой относительной погрешности определения вместимости (объемный метод), % | ±0,25 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С - атмосферное давление, кПа | от -40 до +40 от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 10 |
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар горизонтальный стальной цилиндрический двустенный | РГСд-50 | 1 шт. |
| Паспорт | — | 1 экз. |
| Градуировочная таблица | — | 1 экз. |
приведены в разделе 6 «Устройство и принцип работы» паспорта.
Нормативные документы, устанавливающие требования к резервуару горизонтальному стальному цилиндрическому РГСд-50
Приказ Росстандарта от 07 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
