| Номер в госреестре | 85421-22 |
| Наименование СИ | Комплексы информационно-управляющие телемеханические |
| Обозначение типа СИ | Гранит-микро |
| Изготовитель | Частное предприятие "Научно-производственное предприятие "ПРОМЭКС" (ЧП НПП "Промэкс"), Украина |
| Год регистрации | 2022 |
| Срок свидетельства | 25.04.2027 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы информационно-управляющие телемеханические «Г ранит-микро» (далее - комплексы) предназначены для измерений силы постоянного тока.
Принцип действия комплексов основан на последовательных преобразованиях измеряемых величин.
Комплексы осуществляют регистрацию, отображение и хранение измеренной информации и предназначены для работы в составе автоматизированных систем управления технологическими процессами (АСУ ТП), а также автоматизированных систем диспетчерского управления (АСДУ).
В состав комплексов входят:
- модули ввода текущих телеизмерений МТТ2. Предназначены для аналоговоцифровых преобразований (АЦП) силы постоянного тока от первичных измерительных преобразователей (ПИП), обработки измерительной информации и передачи ее в виде цифрового кода в контроллер КНШ5 через межмодульный интерфейс;
- модули ввода дискретных и аналоговых сигналов и вывода команд управления МСУ-10. Предназначены для АЦП силы постоянного тока от ПИП, обработки измерительной информации и передачи ее в виде цифрового кода в контроллеры КНШ5 или КНШ12 по интерфейсу RS-485;
- модули четырехканальные линейных адаптеров М4А1. Предназначены для подключения ПИП по интерфейсу RS-485 и передачи полученного цифрового кода в контроллер КНШ5 через межмодульный интерфейс SPI;
- контроллеры, накопители и шлюзы КНШ12 (монтируются на din-рейку) и КНШ5 (устанавливается в кожух КПА-микро вместе с другими модулями) предназначены для накопления измеренных данных, поступающих от смежных модулей из состава комплекса, а также передачи измеренных данных на персональный компьютер для их отображения.
Заводской номер однозначно идентифицирующий каждый компонент комплекса наносится на корпус компонента с помощью информационной наклейки, либо на плату с помощью туши. Пломбирование комплексов не предусмотрено.

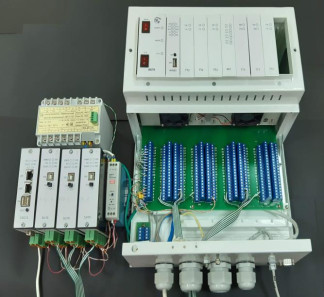

Общий вид комплексов с местом нанесения информационной наклейки представлен на рисунке 1, общий вид модулей с местом нанесения серийного номера представлен на рисунке 2.
Программное обеспечение (ПО) комплексов состоит из ПО модулей МТТ2, МСУ10, М4А1, КНШ5, КНШ12, а также ПО SCADA «Гранит-Микро».
ПО МТТ2 и МСУ10 - встроенное ПО, влияющее на метрологические характеристики, устанавливается в память МТТ2 и МСУ10 во время производственного цикла на заводе-изготовителе и в процессе эксплуатации изменению не подлежит. Юстировочные настройки модулей доступны только на заводе-изготовителе с использованием специализированного оборудования и ПО - стенда калибровки.
ПО М4А1, КНШ5 и КНШ12 - встроенное ПО, не влияющее на метрологические характеристики, предназначено для передачи измеренной информации в ПО SCADA «Г ранит-микро»
ПО SCADA «Гранит-микро» - внешнее ПО, не влияющее на метрологические характеристики, предназначено для:
- приема измеренной информации от модулей;
- отображения и хранения измеренных данных в ПК.
Доступ к ПО SCADA “Гранит-микро” осуществляется по логину и паролю.
Метрологические характеристики комплексов нормированы с учетов влияния всех компонентов ПО, входящих в состав комплексов.
Уровень защиты ПО от преднамеренных и непреднамеренных изменений «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО SCADA «Гранит-Микро», указаны в таблице 1.
Таблица 1 - Идентификационные данные ПО SCADA «Гранит-Микро»
| Идентификационные данные (признаки) | Значения |
| Идентификационное наименование ПО | SCADA «Гранит-микро» |
| Номер версии | не ниже 1.5.2 |
| Цифровой идентификатор ПО | - |
Метрологические и технические характеристики комплексов приведены в таблицах
2 и 3.
Таблица 2 - Метрологические характеристики комплексов
| Измеряемый параметр | Входной сигнал | Выходной сигнал | Пределы допускаемых погрешностей в рабочих условиях 1 2 |
| Сила постоянного тока | от -5 до +5 мА от 0 до 20 мА | Цифровой код | Уосн = ±0,2 % Удоп = ±0,1 %/10 °С |
| Примечания 1 Нормирующим значением для расчета характеристик допускаемых погрешностей ИК является значение разницы верхней и нижней границ указанного диапазона измерений; Входное сопротивление для диапазонов: от -5 до +5 мА = 2 кОм, от 0 до 20 мА = 750 Ом 2 Используемые обозначения: - уосн - пределы допускаемой основной приведенной погрешности; - Удоп - пределы допускаемой дополнительной приведенной погрешности вызванной , изменением температуры окружающего воздуха. | |||
Таблица 3 - Технические характеристики комплексов
| Наименование параметра | Значение |
| Нормальные условия применения: | |
| Температура окружающей среды, °С | от +13 до +23 |
| Относительная влажность окружающего воздуха, % | до 80 |
| Атмосферное давление, кПа | от 84,0 до 106,7 |
| Рабочие условия применения: | |
| Температура окружающей среды, °С | от -30 до +55 |
| Относительная влажность окружающего воздуха, % | до 95 |
| Атмосферное давление, кПа | от 84,0 до 106,7 |
наносится на титульный лист руководства по эксплуатации АПГ 1.311.000 РЭ «Комплекс информационно-управляющий телемеханический ИУТК «Гранит-микро». Руководство по эксплуатации» типографским способом.
Таблица 4 - Комплектность поставки комплексов
| Наименование | Обозначение | Количество |
| Модули ввода текущих телеизмерений МТТ2 | МТТ2 | по заказу |
| Модули ввода дискретных и аналоговых сигналов и вывода команд управления | МСУ-10 | по заказу |
| Контроллеры, накопители и шлюзы КНШ5 | КНШ5 | по заказу |
| Контроллеры, накопители и шлюзы КШН12 | КШН12 | по заказу |
| Модули четырехканальные линейных адаптеров М4А-1 | М4А-1 | по заказу |
| Документация | ||
| Комплекс информационно-управляющий телемеханический ИУТК «Гранит-микро». Руководство по эксплуатации | АПГ 1.311.000 РЭ | 1 шт. |
представлены в разделе 3 документа АПГ 1.311.000 РЭ «Комплекс информационно-управляющий телемеханический ИУТК «Гранит-микро». Руководство по эксплуатации»
Нормативные документы, устанавливающие требования к комплексам информационно-управляющим телемеханическим «Г ранит-микро»
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
