| Номер в госреестре | 85397-22 |
| Наименование СИ | Рефлектометры оптические модульные |
| Обозначение типа СИ | 4100 |
| Изготовитель | Viavi Solutions Deutschland GmbH, Германия |
| Год регистрации | 2022 |
| Срок свидетельства | 22.04.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Рефлектометры оптические модульные 4100 (далее - рефлектометры) предназначены для измерений ослабления в одномодовых и многомодовых оптических волокнах и их соединениях, длины (расстояния) до мест неоднородностей, оценки неоднородностей оптического кабеля и измерений мощности оптического излучения.
Принцип действия рефлектометра основан на зондировании волоконно-оптической линии последовательностью коротких оптических импульсов и измерении параметров сигнала, отраженного от неоднородности, и сигнала обратного рассеяния, т.е. сигналов френелевского отражения и релеевского рассеяния. В результате обработки этих сигналов на дисплее прибора формируется рефлектограмма зондируемого световода, показывающая распределение ослабления по его длине и индицирующая наличие стыков и обрывов.
Рефлектометр состоит из базового блока, выполненного в модификациях MTS-2000, MTS-4000, MTS-5800, различающихся габаритными размерами и набором сервисных функций, и сменных оптических модулей серии 4100.
Базовый блок рефлектометра выполняет функции обработки и отображения результатов измерений, полученных от сменного оптического модуля серии 4100 в удобном для оператора виде.
Сменные оптические модули серии 4100 представлены следующим рядом моделей: Е4126В, Е4136В, Е4138БВ65, E4118FB65, E4126C, Е4136С, Е4136БС, E4138FC65, E4123MM, E4146QUAD, различающихся рабочими длинами волн, значениями динамического диапазона измерений ослабления и мертвой зоны.
Конструктивно рефлектометр выполнен в пластмассовом корпусе в виде переносного прибора. На лицевой панели рефлектометра расположены кнопки управления и цветной сенсорный дисплей. Сменные оптические модули серии 4100 крепятся к задней панели системы при помощи винтов. Заводской (серийный) номер наносится печатным способом на наклейки, расположенные на задних панелях базовых блоков рефлектометра и сменных оптических модулей.
Базовые блоки модификаций MTS-2000, MTS-4000 содержат опцию измерителя оптической мощности и снабжены оптическим разъемом измерителя мощности.
Сменные оптические модули серии 4100 содержат опции источника оптического излучения в непрерывном режиме и измерителя оптической мощности.

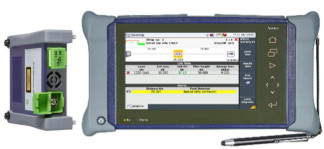

Общий вид средства измерений с указанием места нанесения знака поверки и задняя панель рефлектометра со схемой пломбировки от несанкционированного доступа представлена на рисунках 1 и 2.
По заявлению владельца системы или лица, представившего ее на поверку, на переднюю панель базового блока рефлектометра наносится знак поверки.
Место нанесения знака поверки
Базовый блок модификации MTS-5800
Рисунок 1 - Общий вид средства измерений, обозначения места нанесения знака
поверки
Место пломбирования
Базовый блок модификации MTS-2000
Программное обеспечение (далее по тексту - ПО), входящее в состав рефлектометра, выполняет функции установки параметров измерений, сбора и отображения измерительной информации на экране прибора в удобном для оператора виде. ПО разделено на метрологически значимую часть, которая записана в памяти микроконтроллера рефлектометра и интерфейсную часть, которая запускается на приборе и служит для отображения, обработки и сохранения результатов измерений.
Метрологически значимая часть ПО защищена от несанкционированного доступа путем установки наклеек с пломбирующим эффектом в области крепежных винтов корпуса прибора.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Fiber Optics |
| Номер версии (идентификационный номер) ПО | 14.04 и выше |
| Цифровой идентификатор ПО | - |
| Другие идентификационные данные (если имеются) | - |
Таблица 2 - Метрологические Е4126В, Е4136В, Е4138FB65
характеристики сменных оптических модулей серии 4100: 4118FB65
| Наименование | Значение | |||
| характеристики | Е4126В | Е4136В | Е4138FB65 | E4118FB65 |
| 1310±20 | 1310±20 | 1650±10* | ||
| Рабочие длины волн, нм | 1310±20 | 1550±20 | 1550±20 | |
| 1550±20 | 1625±10 | 1650±10* | ||
| Динамический диапазон измерений ослабления, дБ: | ||||
| -для длины волны 1310 нм | 40 | 40 | 40 | - |
| -для длины волны 1550 нм | 38 | 38 | 38 | - |
| -для длины волны 1625 нм | - | 38 | - | - |
| -для длины волны 1650 нм | - | - | 38 | 38 |
| Мертвая зона, м, не более: - при измерении ослабления | 4,00 | |||
| - при измерении положения | ||||
| неоднородности | 0,65 | |||
| Диапазоны измерений длины, км | От 0 до 0,1; от 0 до 0,5; от 0 до 1,0; от 0 до 2,0; от 0 до 5,0; от 0 до 10,0; от 0 до 20,0; от 0 до 40,0; от 0 до 80,0; от 0 до 160,0; от 0 до 260,0 | |||
| Длительность зондирующих импульсов, нс | 5; 10; 30; 100; 300; 500;1000; 3000; 10000; 20000 | |||
| Пределы допускаемой абсолютной погрешности измерений длины, м | AL = ±(0,5+1,110-5L+5)** | |||
| Наименование характеристики | Значение | |||
| Е4126В | Е4136В | E4138FB65 | E4118FB65 | |
| Пределы допускаемой абсолютной погрешности измерений ослабления, дБ | ±(0,03 А) | |||
| *с фильтром ** где L - измеряемая длина, м; 5 - дискретность отсчета в измеряемом диапазоне длин, м; *** где А - измеряемое ослабление, дБ. | ||||
Таблица 3 - Метрологические характеристики сменных оптических модулей серии 4100: Е4126С, Е4136С, E4136FC, E4138FC65_
| Наименование | Значение | |||
| характеристики | Е4126С | Е4136С | E4136FC | E4138FC65 |
| 1310±20 | 1310±20 | 1310±20 | 1310±20 | |
| Рабочие длины волн, нм | 1550±20 | 1550±20 | 1550±20 | 1550±20 |
| 1625±10 | 1625±10* | 1650±10* | ||
| Динамический диапазон | ||||
| измерений ослабления, дБ: | ||||
| -для длины волны 1310 нм | 43 | 43 | 43 | 43 |
| -для длины волны 1550 нм | 41 | 41 | 41 | 41 |
| -для длины волны 1625 нм | - | 41 | 41 | - |
| -для длины волны 1650 нм | - | - | - | 40 |
| Мертвая зона, м, не более | ||||
| - при измерении ослабления | 4,50 | |||
| - при измерении положения | ||||
| неоднородности | 0,65 | |||
| Диапазоны измерений | От 0 до 0,1; от 0 до 0,5; от 0 до 1,0; от 0 до 2,0; от 0 до 5,0; от 0 до 10,0; от 0 до 20,0; от 0 до 40,0; от 0 до 80,0; от 0 до | |||
| длины, км | 160,0; от 0 до 260,0; от 0 до 400,0 | |||
| Длительность зондирующих | ||||
| импульсов, нс | 5; 10; 30; 100; 300; 500;1000; 3000; 10000; 20000 | |||
| Пределы допускаемой | ||||
| абсолютной погрешности | ||||
| измерений длины, м | AL=±(0,5+1,110 L+5)** | |||
| Пределы допускаемой | ||||
| абсолютной погрешности | ||||
| измерений ослабления, дБ | ±(0,03 •А)*** | |||
| * с фильтром | ||||
| ** где L - измеряемая длина, м; 5 - дискретность отсчета в измеряемом диапазоне длин, м; | ||||
| *** где А - измеряемое ослабление, дБ. | ||||
Таблица 4 - Метрологические характеристики модулей Е4123ММ, E4146QUAD
| Наименование характеристики | Значение | |
| Е4123ММ | E4146QUAD | |
| Рабочие длины волн, нм | 850±30 1300±30 | 850±30 1300±30 1310±20 1550±20 |
| Динамический диапазон измерений ослабления, дБ: -для длины волны 850 нм -для длины волны 1300 нм -для длины волны 1310 нм -для длины волны 1550 нм | 24 22 | 24 22 35 33 |
| Мертвая зона, м, не более: - при измерении ослабления - при измерении положения неоднородности: для длин волн 850, 1300 нм для длин волн 1310, 1550 нм | 6,0 0, 8 0,8 | 6,0 0, 8 0,9 |
| Диапазоны измерений длины, км: -для длин волн 850 и 1300 нм | от 0 до 0,5; от 0 до 1,0; от 0 до 2,0; от 0 до 5,0; от 0 до 10,0; от 0 до 20,0; от 0 до 40,0; от 0 до 80,0 | от 0 до 0,5; от 0 до 1,0; от 0 до 2,0; от 0 до 5,0; от 0 до 10,0; от 0 до 20,0; от 0 до 40,0; от 0 до 80,0 |
| -для длин волн 1310 и 1550 нм | от 0 до 0,5; от 0 до 1,0; от 0 до 2,0; от 0 до 5,0; от 0 до 10,0; от 0 до 20,0; от 0 до 40,0; от 0 до 80,0 от 0 до 160,0; от 0 до 260,0 | |
| Длительность зондирующих импульсов, нс | 3; 10; 30; 100; 300; 1000 | 3; 10; 30; 100; 300; 1000; 3000; 10000; 20000 |
| Пределы допускаемой абсолютной погрешности измерений длины, м | AL=±(0,5+1,110-5L+5)* | |
| Пределы допускаемой абсолютной погрешности измерений ослабления, дБ | ±(0,03 •А)** | |
| * где L - измеряемая длина, м; 5 - дискретность отсчета в измеряемом диапазоне длин, м; ** где А - измеряемое ослабление, дБ. | ||
оптической мощности и источника оптического излучения
Таблица 5 - Метрологические характеристики рефлектометра в режиме работы измерителя
| Наименование характеристики | Значение |
| Длины волн градуировки, нм: - опция измерителя мощности модуля оптического рефлектометра, одномодовый измеритель - опция измерителя мощности модуля оптического рефлектометра, многомодовый измеритель - опция измерителя оптической мощности базового блока модификаций MTS-2000, MTS-4000 | 1310, 1490, 1550, 1625, 1650 850, 1300 850, 1310, 1490, 1550, 1625, 1650 |
| Диапазон отображаемых значений уровня средней мощности оптического излучения, дБм: - опция измерителя мощности модуля оптического рефлектометра, одномодовый измеритель - опция измерителя мощности модуля оптического рефлектометра, многомодовый измеритель - опция измерителя оптической мощности базового блока модификаций MTS-2000, MTS-4000 | от -50 до -3 от -30 до -3 от -50 до +5 |
| Пределы допускаемой относительной погрешности измерений уровня средней мощности оптического излучения на длинах волн градуировки, % (дБ): - опция измерителя мощности модуля оптического рефлектометра, одномодовый измеритель при уровне мощности (-30+0,5) дБм - опция измерителя мощности модуля оптического рефлектометра, многомодовый измеритель при уровне мощности (-15+0,5) дБм - опция измерителя оптической мощности базового блока модификаций MTS-2000, MTS-4000 при уровне мощности (-30+0,5) дБм | 26 (±1,0) 26 (±1,0) 26 (±1,0) |
| Уровень выходной мощности источника излучения, дБм, не менее | -5,0 |
Таблица 6 - Основные технические характеристики рефлектометра
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В; - частота переменного тока, Гц Питание от Li-ионного аккумулятора: - напряжение постоянного тока, В | от 100 до 240 от 50 до 60 12 |
| Габаритные размеры (длинахширинахвысота), мм, не более - модификация MTS-2000 - модификация MTS-4000 - модификация MTS-5800 | 138x80x175 282x97x153 241x117x178 |
| Наименование характеристики | Значение |
| Масса (c Li-ионной батареей и одним модулем), кг, не более | |
| - модификация MTS-2000 | 1,2 |
| - модификация MTS-4000 | 2,3 |
| - модификация MTS-5800 | 2,3 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +10 до +50 |
| - относительной влажности воздуха, % , (при 25 оС), не более | 90 |
| - атмосферное давление, кПа | от 84 до 106,7 |
наносится на титульный лист Руководства по эксплуатации рефлектометра печатным способом.
Таблица 7 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Базовый блок модификаций MTS-2000, МТS-4000, МТS-5800* | - | 1 шт. |
| Сменный оптический модуль серии 4100** | - | 1 шт. |
| Сетевой адаптер | - | 1 шт. |
| Комплект сменных вилок к сетевому шнуру (Европа/UK/US/Австралия) | - | 1 шт. |
| USB-кабель | - | 1 шт. |
| Руководство по эксплуатации на USB-носителе | - | 1 шт. |
| Сумка для переноски | - | 1 шт. |
| Наплечный ремень | - | 1 шт. |
| * модификация по выбору заказчика ** тип сменного оптического модуля по выбору заказчика: Е4126В, E4136B, E4138FB65, E4118FB65, E4126C, E4136C, E4136FC, E4138FC65, E4123MM, E4146QUAD | ||
приведены в эксплуатационном документе (раздел «Активация функции OTDR» Руководства по эксплуатации).
Приказ Федерального агентства по техническому регулированию и метрологии от 05.12.19 № 2862 Об утверждении государственной поверочной схемы для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны оптического излучения для волоконно-оптических систем связи и передачи информации
Стандарт предприятия Viavi Solutions Deutschland GmbH
| Зарегистрировано поверок | 53 |
| Поверителей | 2 |
| Актуальность данных | 02.11.2025 |
