| Номер в госреестре | 85354-22 |
| Наименование СИ | Модули ввода аналоговых сигналов шестиканальные |
| Обозначение типа СИ | ADC6SM |
| Изготовитель | Общество с ограниченной ответственностью "Сектор" (ООО "Сектор"), г. Санкт-Петербург |
| Год регистрации | 2022 |
| Срок свидетельства | 20.04.2027 |
| МПИ (интервал между поверками) | 6 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Модули ввода аналоговых сигналов шестиканальные ADC6SM (далее - модули) предназначены для измерений напряжения переменного тока и его частоты от источников трехфазного напряжения в системах технической диагностики и мониторинга средств железнодорожной автоматики и телемеханики.
Принцип действия модулей основан на преобразовании уровня измеряемого напряжения в цифровые коды и последующей их обработкой с использованием специализированного программного обеспечения, находящегося в памяти микропроцессора модулей.
Аналоговые сигналы от источников напряжения поступают на шесть независимых, гальванически изолированных измерительных каналов. Каждый измерительный канал состоит из дифференциального входного устройства и аналого-цифрового преобразователя (далее -АЦП) с последовательным интерфейсом, через который производится обмен с микропроцессором модулей.
Аналого-цифровое преобразование на каждом АЦП запускается через промежутки времени, определяемые соответствующей частотой дискретизации. Результат преобразования (цифровой код напряжения) передается в микропроцессор модулей, где производится его обработка и вычисление параметров входного сигнала.
Модули включают в себя программно-аппаратные средства, которые с помощью встроенного программного обеспечения, защищенного от несанкционированного доступа, обеспечивают измерение поступающих на входы модулей аналоговых сигналов и передачу полученных результатов по последовательному порту RS-422 по команде запроса.
Управление режимом измерения проводится от внешнего источника, например, персонального компьютера, формирующего сигналы управления. Каналом взаимодействия с внешним источником является последовательный гальванически изолированный порт RS-422.
Шестиразрядный двоичный адрес модулей, предназначенный для обмена данными через порт RS-422, задается внешними соединениями.
На лицевой панели модулей расположены два световых индикатора: "РАБОТА" и "ПИТАНИЕ" и тумблер "ВКЛ" включения/выключения питания 24 В.
Модули обеспечивают работу в круглосуточном режиме.
Нанесение знака поверки на модули не предусмотрено.
Пломбирование модулей не предусмотрено.
Поверка модулей возможна только в полном объеме.
Заводские номера нанесены на заднюю панель модулей методом лазерной гравировки.

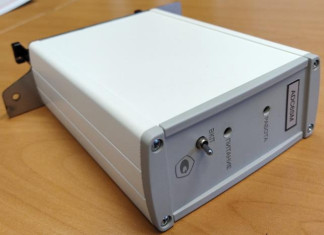

Внешний вид модулей и место нанесения знака утверждения типа представлены на рисунках 1, 2.
ADC6SM
Встроенное программное обеспечение (далее - ПО) ADC6SM предназначено для сбора и обработки входных сигналов, реализации алгоритмов вычисления и организации управления и взаимодействия с внешними системами. Автономное ПО предназначено для организации автоматической поверки модулей.
| Идентификационные данные (признаки) | Значение |
| Наименование встроенного ПО | ADC6SM |
| Номер версии (идентификационный номер) встроенного ПО | 5.2 |
| Цифровой идентификатор встроенного ПО (CRC16) | 824C |
| Наименование автономного ПО | поверка ADC6SM |
| Номер версии (идентификационный номер) автономного ПО | 5.2.0.0 |
| Цифровой идентификатор автономного ПО | отсутствует |
В соответствии с Р 50.2.077-2014 уровень защиты от непреднамеренных и преднамеренных изменений соответствует уровню «Средний».
Таблица 2 - Метрологические характеристики
| Измеряемый параметр | Диапазоны измерений | Пределы допускаемой основной относительной погрешности измерений, % |
| Напряжение переменного тока, В | От 1 до 5 | ± 1,0 |
| Частота переменного тока в диапазоне напряжений от 1 до 5 В, Гц | От 45 до 55 | ± 0,5 |
| П р и м е ч а н и я 1 Нормальные условия измерений: - температура окружающей среды, °С от +10 до +30; - относительная влажность воздуха, % от 30 до 80; - атмосферное давление, кПа от 84 до 106. 2 Дополнительные погрешности измерений, вызванные отклонением температуры окружающего воздуха от нормальных условий применения (20 ± 10) °С, составляют 0,5 предела основной погрешности на каждые 10 °С в пределах диапазона рабочих температур | ||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение | ||
| 1 | 2 | ||
| Входное сопротивление каждого измерительного канала модулей, кОм | От 90 до 110 | ||
| Напряжение питания постоянного тока, В | От 19,2 до 28,8 | ||
| Потребляемый ток, мА, не более | 100 | ||
| Время установления рабочего режима, мин, не более | 1 | ||
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа | От -10 до +55 90 От 84 до 106 | ||
| Средняя загрузка при круглосуточной работе, ч, не более | 6 | ||
| Габаритные размеры, мм, не более | высота | ширина | длина |
| 155 | 50 | 187 | |
| Масса, кг, не более | 0,6 | ||
| Средняя наработка на отказ, ч, не менее | 50000 | ||
| Средний срок службы, лет, не менее | 15 | ||
наносится на лицевую панель модулей методом лазерной гравировки.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Модуль ввода аналоговых сигналов шестиканальный ADC6SМ | СЕМШ10.1109.00.00 | 1 шт.* |
| Руководство по эксплуатации | СЕМШ10.1109РЭ | 1 экз.** |
| Формуляр | СЕМШ10.1109Ф0 | 1 экз. |
| Методика поверки | СЕМШ10.1109МП | 1 экз.** |
| Упаковка | В соответствии с КД предприятия-изготовителя | - |
| * Количество и вариант исполнения определяется договором (контрактом). ** Один экземпляр в каждый адрес поставки модуля | ||
приведены в п. 2 «Описание модуля и принципов его работы» документа СЕМШ10.1109РЭ «Модуль ввода аналоговых сигналов шестиканальный ADC6SM. Руководство по эксплуатации».
Г осударственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 110-1 до 2109 Гц, утвержденная приказом Федерального агентства по техническому регулированию и метрологии № 1053 от
29 мая 2018 г.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
СЕМШ10.1109ТУ Модуль ввода аналоговых сигналов шестиканальный ADC6SM. Технические условия
