| Номер в госреестре | 85352-22 |
| Наименование СИ | Счетчики холодной и горячей воды турбинные |
| Обозначение типа СИ | BAYLAN |
| Изготовитель | "BAYLAN ÖLÇÜ ALETLERI SAN. VE TIC. LTD. ŞTI.", Турция; Общество с ограниченной ответственностью "БАЙЛАН-РУС" (ООО "БАЙЛАН-РУС"), г. Орел |
| Год регистрации | 2022 |
| Срок свидетельства | 20.04.2027 |
| МПИ (интервал между поверками) | 6 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики холодной и горячей воды турбинные BAYLAN (далее - счетчики) предназначены для измерений объема питьевой воды по ГОСТ Р 51232-98 и сетевой воды по СанПиН 2.1.4.1074-01, протекающей в системах холодного и горячего водоснабжения, воды в тепловых сетях и системы теплоснабжения по СанПиН 2.1.4.2496-09.
Принцип работы счетчика основан на измерении числа оборотов турбины, вращающейся под действием потока протекающей воды. Количество оборотов турбины пропорционально объему воды, протекающей через счетчик.
Поток воды поступает в корпус счетчика через входной патрубок, приводит во вращение турбину и через выходное отверстие вытекает в трубопровод. Через разделительный стакан счетного механизма вращение ведущей части магнитной муфты передается ее ведомой части, которая связана с масштабирующим редуктором и отсчетным механизмом. Сухой, герметизированный в отдельной полости, счетный механизм преобразует число оборотов турбинки в показания отсчетного устройства.
Счетчики состоят из корпуса, измерительной камеры и счетного механизма, размещенного в стакане из немагнитного материала. Счетный механизм содержит масштабирующий редуктор со стрелочными и роликовыми указателями объёма.
Счетчики выпускаются в следующих модификациях:
- СТВХ W - счетчики холодной воды, выпускаются только класса точности В;
- СТВY W - счетчики горячей воды (универсальные), выпускаются только класса точности В;
- СТВХ BW - счетчики холодной воды, выпускаются класса точности В и С;
- СТВY ВW - счетчики горячей воды (универсальные), выпускаются класса точности В
и С.
Счетчики могут снабжаться съемным датчиком (магнитоуправляемым герметизированным контактом «геркон») для дистанционной передачи импульсов, пропорциональных количеству прошедшей через счетчик воды. Также опционально есть возможность передачи данных с помощью каналов: М-Вш, Lora, NB-IoT, RFID.
Общий вид счетчиков представлен на рисунке 1 -2.

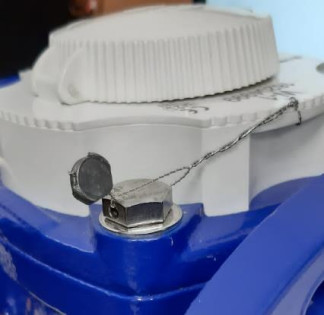

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 3.
Заводские номера счетчиков холодной и горячей воды турбинных BAYLAN наносятся на крышку отсчетного устройства методом лазерной гравировки в числовом формате в соответствии с рисунком 4.
Рисунок 1 - Общий вид счетчиков холодной и горячей воды турбинных BAYLAN
модификаций СТВХ BW и СТВY BW
Рисунок 2 - Общий вид счетчиков холодной и горячей воды турбинных BAYLAN
модификаций СТВХ W и CTBY W
Место нанесения знака поверки
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |||||||||||||
| Диаметр условный (Ду) | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |||||||
| Класс точности | С | B | C | B | C | B | C | B | C | B | C | B | C | B |
| Минимальный расход, Qmin, м3/ч | 0,1 | 0,45 | 0,12 | 0,45 | 0,2 | 0,5 | 0,32 | 0,6 | 0,5 | 1,2 | 0,8 | 1,8 | 1,2 | 4,0 |
| Переходный расход Qt, м3/ч | 0,25 | 0,8 | 0,375 | 0,9 | 0,6 | 1,0 | 0,8 | 1,8 | 1,2 | 2,9 | 2,25 | 4,0 | 3,55 | 6,0 |
| Номинальный расход (горячей воды / холодной воды) Qn, м3/ч | 15 / 50 | 25 / 65 | 40 / 120 | 60 / 230 | 100 / 320 | 150 / 400 | 250 / 750 | |||||||
| Максимальный расход (горячей воды / холодной воды) Qmax, м3/ч | 30 / 90 | 50 / 120 | 80 / 200 | 120 / 300 | 200 / 450 | 300 / 600 | 500 / 1000 | |||||||
| Порог чувствительности, м3/ч | 0,03 | 0,1 | 0,035 | 0,15 | 0,04 | 0,25 | 0,06 | 0,25 | 0,1 | 0,5 | 0,12 | 0,75 | 0,18 | 1,05 |
| Пределы допускаемой относительной погрешности при измерении объёма, в диапазонах расходов, %: Qmin < Q < Qt Qt < Q < Qmax | ±5 ±2 | |||||||||||||
| Наименование характеристики | Значение | ||||||
| Диаметр условный (Ду) | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| Температура измеряемой среды, °С: | |||||||
| - счетчики холодной воды | от +5 до +50 | ||||||
| - счетчики горячей воды | от +5 до +90 | ||||||
| Максимальное рабочее давление, МПа | 1,6 | ||||||
| Потеря давления при максимальном расходе, МПа, не более | 0,1 | ||||||
| Условия эксплуатации: | |||||||
| - температура окружающего воздуха, °С | от +5 до +50 | ||||||
| - относительная влажность при | |||||||
| температуре 35 °С, % - атмосферное давление, кПа | 95 от 84 до 106,7 | ||||||
| Емкость отсчетного устройства, м3 | 999999 | 9999999 | |||||
| Габаритные размеры счетчиков, мм, не более: | |||||||
| - длина | 200 | 200 | 225 | 250 | 250 | 300 | 350 |
| - ширина | 165 | 187 | 200 | 220 | 250 | 285 | 340 |
| - высота | 257 | 267 | 280 | 287 | 298 | 350 | 375 |
| Масса счетчика, кг, не более | 13 | 16 | 18 | 20 | 22 | 45 | 67 |
| Наработка на отказ, ч, не менее | 110000 | ||||||
| Средний срок службы, лет | 12 | ||||||
наносится на крышку отсчетного устройства методом лазерной гравировки, как показано на рисунке 3 и на титульный лист паспорта счетчика типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Количество |
| Счетчик холодной и горячей воды турбинный BAYLAN | 1 шт. |
| Уплотнительные прокладки | 2 шт. |
| Ответные фланцы (по требованию потребителя) | 2 шт. |
| Паспорт | 1 экз. |
| Упаковка | 1 шт. |
приведены в п. 5.3 паспорта.
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости
Техническая документация «BAYLAN OLQU ALETLERI SAN. VE TIC. LTD. §TI.»,
Турция
ТУ 26.51.63-002-11974691-2021 «Счетчики холодной и горячей воды турбинные BAYLAN»
Правообладатель
«BAYLAN OLQU ALETLERI SAN. VE TIC. LTD. §TI», Турция
Адрес: Ataturk Organize San. Bolgesi 10032 Sok. No: 16, 35620 Qigli - IZMIR, Турция
Тел./факс: +90 (232) 497 97 00 / +90 (232) 497 97 51
E-mail: info@baylanwatermeters.com
