| Номер в госреестре | 85340-22 |
| Наименование СИ | Системы газового анализа |
| Обозначение типа СИ | CEMS-DIL-TRS |
| Изготовитель | Общество с ограниченной ответственностью "Синтрол" (ООО "Синтрол"), г. Санкт-Петербург |
| Год регистрации | 2022 |
| Срок свидетельства | 20.04.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы газового анализа CEMS-DIL-TRS (далее - системы) предназначена для:
- непрерывных автоматических измерений объемной доли восстановленной серы (TRS) в промышленных выбросах и технологических газовых смесях.
- сбора, обработки визуализации полученных данных.
- передачи по запросу накопленных данных на внешний компьютер (сервер) по проводному каналу связи.
Принцип действия системы основан на методе ультрафиолетовой флуоресценции.
Система представляет собой измерительный газоаналитический комплекс, смонтированный в шкаф, при необходимости оборудованный кондиционером для поддержания нормальных условий измерений внутри шкафа, блоком разбавления и системой пробоотбора, пробоподготовки и газоанализатором Т100.
Результаты измерений выводятся на управляющий компьютер в аналоговом или цифровом виде на внешнее устройство сбора данных или в пункт сбора данных (центр мониторинга).
Система имеет следующие выходные сигналы:
- аналоговые выходы по току (4-20) мА, (0-20) мА, (2-20) мА или по напряжению (0-0,1) В, (0-1) В, (0-5) В, (0-10) В (по запросу);
- цифровые выходы RS-232 и/или RS-422/485, Ethernet;
- релейные выходы аварийных сигналов (по запросу).

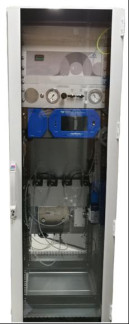

Общий вид системы представлен на рисунке 1.
Заводские номера в виде цифрового обозначения, состоящего из арабских цифр, наносятся на нижней панели системы. Пример маркировочной таблички представлен на рисунке 2.
Нанесения знака поверки на систему не предусмотрено. Знак поверки наносится на свидетельство о поверке в соответствии с действующим законодательством.
А
SINTROL
_СиГПм* пни-это <н»ни1» CtMS-DIL-TR5-
Эап-И*
Тсмпгр#тур# ОНрумбНМЦГЙ Ср*ДЫ: +5Г,--»40'С Нгхинндльнрг илпряжлннс: 220 В How. и и алый я .мощность-: 0,65 нВт (-Бгя 1-;пн дицноиера^ Млссл: 1-ВО иг Ддтл выпуска:
Рисунок 2 - Пример маркировочной таблички
Системы имеют метрологически значимое встроенное программное обеспечение «APICom» (далее - ПО), разработанное изготовителем специально для решения задач измерения содержания определяемых компонентов. ПО выполняет следующие основные функции: обработка измерительных сигналов с фотоприемника, отображение, сбор, хранение и передача измеренных данных на внешние устройства, управление работой системы.
Уровень защиты встроенного ПО - «средний» в соответствии с Р 50.2.077-2014. Метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | APICom |
| Номер версии (идентификационный номер) ПО, не ниже | 1.0.3 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Основные метрологические характеристики
| Определяемый компонент | Диапазон измерений объемной доли определяемого компонента | Пределы допускаемой основной погрешности, % | ||
| привед ённая1) | относит ельная | |||
| TRS или TRS в пересчете на SO2 | от 0 до 500 млн 1 | от 0 до 0,5 млн-1 включ. | ± 20 | - |
| св. 0,5 до 500 млн-1 | - | ± 20 | ||
| 1) - приведенная погрешность нормирована к верхнему значению диапазона измерений. | ||||
Таблица 3 - Дополнительные метрологические характеристики
| Наименование характеристики | Значение |
| Пределы допускаемой дополнительной погрешности при измерении температуры окружающей среды на каждые 10 °С в диапазоне условий эксплуатации, в долях от пределов основной погрешности | ±0,2 |
| Суммарная абсолютная дополнительная погрешность от влияния не измеряемых компонентов, млн-1, не более | 0,03 |
Таблица 4 - Основные технические характеристики системы
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 230 ± 23 50 ± 1 |
| Потребляемая мощность, кВт, не более | 4 |
| Габаритные размеры (ШхДхВ), мм, не более | 1800 х 600 х 800 |
| Масса, кг, не более | 150 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа | от + 5 до + 40 95 от 87 до 113 |
наносится на титульный лист паспорта системы типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Система газового анализа CEMS-DIL-TRS: - Шкаф газоаналитический | 1 шт. | |
| - Кондиционер шкафа газоаналитического1) - Зонд пробоотборный1) | 1 шт. | |
| - Обогреваемая линия с контроллером^ | 1 шт. | |
| - Блок разбавления пробы | 1 шт. | |
| - Конвертер TRS | 1 шт. | |
| - Скруббер SO2 | 1 шт. | |
| - Газоанализатор Т100 | 1 шт. | |
| Руководство по эксплуатации | - | 1 экз. |
| Паспорт | - | 1 экз. |
| 1) - поставляются по отдельному заказу |
приведены в разделе 4 документа «Системы газового анализа CEMS-DIL-TRS. Руководство по эксплуатации»
Приказ Федерального агентства по техническому регулированию и метрологии от «14» декабря 2018 г. № 2664 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»
ТУ 26.51.53-001-87436134-2021. Системы газового анализа CEMS-DIL-TRS. Технические условия.
