| Номер в госреестре | 85311-22 |
| Наименование СИ | Резервуар стальной горизонтальный цилиндрический |
| Обозначение типа СИ | РГС-10(5+5) |
| Изготовитель | Общество с ограниченной ответственностью "Химмаш" (ООО "Химмаш"), г. Пенза |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар стальной горизонтальный цилиндрический РГС-10(5+5) (далее - резервуар) предназначен для измерения объема при приеме, хранении и отпуске нефти и нефтепродуктов.
Резервуар представляет собой горизонтальный цилиндрический сварной стальной сосуд, оборудованный приемо-раздаточными патрубками и технологическими люками. Расположение резервуара подземное. Резервуар имеет внутреннюю перегородку, делящую его на две емкости.
Заполнение и опорожнение резервуара осуществляется через приемо -раздаточные патрубки.
Заводской номер резервуара наносится аэрографическим способом горловину резервуара и типографским способом в паспорт.
Резервуар РГС-10(5+5) заводской № 4660 расположен: г. Саратов, ул. Брянская, д. 1, ПАО «Саратовский НПЗ», Производство 4, участок №1 ОРПиПН, СИКН № 1028.

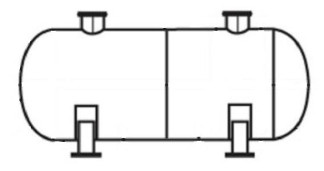

Эскиз резервуара представлен на рисунке 1.
Пломбирование резервуара не предусмотрено.
Знак поверки наносится на свидетельство о поверке и градуировочную таблицу. Программное обеспечение
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 10 |
| Номинальная вместимость секции № 4660-Н, м3 | 5 |
| Номинальная вместимость секции № 4660-У, м3 | 5 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара, % | ±0,25 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Средний срок службы, лет | 30 |
| Условия эксплуатации: - температура окружающего воздуха, оС - атмосферное давление, кПа | от -50 до +50 от 84,0 до 106,7 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной горизонтальный цилиндрический | РГС-10(5+5) | 1 шт. |
| Паспорт | - | 1 экз. |
приведены в пункте 7 паспорта.
Нормативные документы, устанавливающие требования к резервуару стальному горизонтальному цилиндрическому РГС-10(5+5)
Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденная приказом Федерального агентства по техническому регулированию и метрологии (Росстандарт) от 07.02.2018 г. № 256
