| Номер в госреестре | 85238-22 |
| Наименование СИ | Преобразователи термоэлектрические |
| Обозначение типа СИ | КЦУП.405221.302 |
| Изготовитель | Акционерное общество "Государственный научный центр Российской Федерации - Физико-энергетический институт имени А.И. Лейпунского (АО "ГНЦ РФ-ФЭИ"), Калужская обл., г. Обнинск |
| Год регистрации | 2022 |
| Срок свидетельства | 11.04.2027 |
| МПИ (интервал между поверками) | 3 года - для преобразователей термоэлектрических с верхним пределом диапазона измерений до +300 °С включ.; 2 года - для преобразователей термоэлектрических с верхним пределом диапазона измерений свыше +300 °С |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи термоэлектрические КЦУП.405221.302 (далее по тексту -термопреобразователи или ТП) предназначены для измерений температуры жидких и газообразных сред, а также поверхностей твердых тел при помощи вспомогательных монтажных элементов (креплений).
Принцип работы термопреобразователей основан на явлении возникновения термоэлектродвижущей силы (ТЭДС) в электрической цепи, состоящей из двух разнородных металлов или сплавов, места соединений (спаи) которых находятся при разной температуре. Величины значений термоэлектродвижущей силы определяются типом материалов чувствительных элементов (ЧЭ) и разностью температур мест соединения (спаев) чувствительных элементов.
Конструктивно ТП состоят из: термочувствительного элемента, защитной арматуры, втулки и удлинительных проводов.
Термочувствительным элементом ТП являются пары термоэлектродных жил термопарного кабеля:
- типа КТМСпХА (ТУ 16.505.757-75) - для ТП типа ТХА с номинальной статической характеристикой преобразователя (НСХ) типа «К» по ГОСТ Р 8.585-2001;
- типа КТМСпНН (ТУ 16.КО3.41-2004) - для ТП типа ТНН с НСХ типа «N» по ГОСТ Р 8.585-2001.
Защитной арматурой ТП является оболочка термопарного кабеля. В качестве материала оболочки термопарного кабеля используются стали ХН78Т и ХН45Ю.
В качестве материала удлинительных проводов используются сплавы хромель-алюмель (для ТП типа ТХА) и сплавы нихросил-нисил (для ТП типа ТНН). Для ТП типа ТХА допускается использовать в качестве удлинительных проводов кабель ПТНЭ ХА 2х0,5 (ТУ 16-505.663-74), ПТНЭ ХА 2х0,5 (ТУ 3567-012-23477532-14), ПТНЭ ХА 2х0,5 (ТУ 3567-002-97927353-2010).
ТП имеют ряд исполнений в соответствии требованиями КД.
Обозначение ТП при записи в других документах и при заказе приведено в таблице
| Преобразователи термоэлектрические ТХХ - Х - d - 1 - v - L - Г - Упр. КЦУП.405221.302ТУ 1 2 3 4 5 6 7 8 | |
| 1. Тип преобразователя термоэлектрического по ГОСТ 6616-94 | |
| ТХА | ТХА |
| ТНН | ТНН |
| 2. Конструкция рабочего спая | |
| И | изолированный |
| Н | неизолированный |
| 3. Диаметр монтажной части ТП | |
| 0,9 | 0,9 мм |
| 1,0 | 1,0 мм |
| 1,5 | 1,5 мм |
| 3,0 | 3,0 мм |
| 4. Длина монтажной части | |
| 1 | не менее 100 мм |
| 5. Втулка | |
| V | Исполнение по КЦУП.715341.301 |
| 6. Общая длина ТП, включая удлинительные провода | |
| L | Не более 25000 мм |
| 7. Герметик | |
| 250 | Клей К-300-61 ОСТ В-6-06-5100 |
| 450 | Органосиликатная композиция ОС 82-05 ТУ 84-725 |
| 8. Удлинительные провода | |
| N | Проволока 0,5 нихросил ТУ 16.КОЗ-41. Проволока 0,5 нисил ТУ 16.КОЗ-41 |
| K | Проволока 0,5 хромель НХ9,5-0,5 ГОСТ 1790. Проволока 0,5 алюмель НМцАК 2-2-1-0,5. ГОСТ 1790 |
| КЭ | Провод ПТНЭ-ХА 2х0,5 ТУ 16-505.663 |
Заводской номер наносится на металлический шильдик, прикрепленный к ТП, методом гравирования. Конструкция средства измерений не предусматривает нанесение знака поверки на термопребразователи.
Нанесение знака поверки на ТП не предусмотрено.

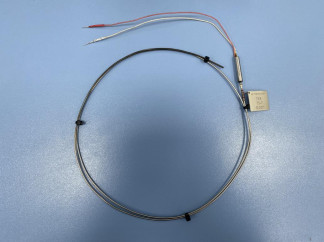

Общий вид преобразователей термоэлектрических КЦУП.405221.302 представлены на рисунках 1 (а, б, в) и 2. Место нанесения заводского номера приведено на рисунке 3.
Термопреобразователи имеют неразборную конструкцию, ремонту и пломбированию не подлежат.
Отсутствует.
Метрологические и основные технические характеристики ТП приведены в таблицах 2-3.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |
| для ТП типа ТХА | для ТП типа ТНН | |
| Диапазон измерений температуры, °С | от -50 до +1100 | от -50 до +1200 |
| Условное обозначение типа НСХ ЧЭ ТП по ГОСТ Р 8.585-2001 | К | N |
| Класс допуска ТП по ГОСТ 6616-94 (ГОСТ Р 8.585-2001) | 2, 3 | |
| Пределы допустимых отклонений ТЭДС ТП от НСХ в температурном эквиваленте по ГОСТ Р 8.585-2001, °С: - в диапазоне от -50 до +333 °С включ. - в диапазоне св.+333 °С | ±2,5 ±0,0075-t, где t - значение измеряемой температуры,°С | |
| Показатель тепловой инерции 8» для ТП с неизолированным рабочем спаем, с, не более: - для ТП с диаметром 0,9 мм - для ТП с диаметром 1,0 мм - для ТП с диаметром 1,5 мм - для ТП с диаметром 3,0 мм | ,6 7, ,5 ,0 о" о" ^ cnT | |
| Наименование характеристики | Значение | |
| для ТП типа ТХА | для ТП типа ТНН | |
| Показатель тепловой инерции S« для ТП с | ||
| изолированным рабочем спаем, с, не | ||
| более: | ||
| - для ТП с диаметром 0,9 мм | 0,9 | |
| - для ТП с диаметром 1,0 мм | 1,0 | |
| - для ТП с диаметром 1,5 мм | 2,0 | |
| - для ТП с диаметром 3,0 мм | 2,5 | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Электрическое сопротивление изоляции между выходными электрическими цепями и защитной арматурой ТП с изолированным рабочим спаем (при температуре окружающего воздуха от +15 до +35 °С и относительной влажности от 30 до 80 %), МОм, не менее | 100 |
| Электрическая изоляция ТП с изолированным рабочим спаем должна выдерживать в течение 1 минуты испытательное напряжение синусоидального тока частотой 50 Гц при (при температуре окружающего воздуха от +15 до +35 °С и относительной влажности от 30 до 80 %), В: - для ТП с диаметром 0,9 мм и 1,0 мм - для ТП с диаметром 1,5 мм и 3,0 мм | 150 250 |
| Длина монтажной части ТП, мм, не менее | 100 |
| Общая длина ТП, включая удлинительные провода, мм, не более | 25000 |
| Диаметр монтажной части ТП, мм | 0,9; 1,0; 1,5; 3,0 |
| Масса, г, не более | 700 |
| Рабочие условия эксплуатации ТП: - температура окружающей среды, °С - относительная влажность, %, не более | от -60 до +50 98 (при температуре +35 °С) |
| Допускаемая температура среды на переходной втулке ТП, °С, не более: - при герметизации втулки клеем К-300-61 ОСТ В6-06-5100 - при герметизации втулки органосиликатной композицией ОС 82-05 ТУ84-725 | +250 +450 |
| Климатическое исполнение ТП по ГОСТ 15150-69 | О (категория 2.1) |
| ТП должен быть виброустойчив и вибропрочен при воздействии синусоидальных вибраций в диапазоне частот от 300 до 1200 Гц и амплитудой ускорения 300 м/с2 в течение 50 ч и вибропрочны к многократным воздействиям (42000 ударов в течение 5 ч, максимальное ускорение 60 м/с2) | |
| ТП должен выдерживать воздействие ударов по трем взаимно перпендикулярным осям со значениями пикового ускорения от 15 до 300 g и длительности ударного импульса от 0,07 до 0,12 с | |
| Вероятность безотказной работы ТП: - при температуре +1100 °С (для ТП типа ТХА) и при температуре +1200 °С (для ТП типа ТНН) в течение 60 ч непрерывной эксплуатации | 0,997 |
| Наименование характеристики | Значение |
| Назначенный ресурс, ч, не менее | 8000 |
| Назначенный срок службы, лет | 15 |
наносится на титульный лист паспорта типографским способом.
Комплектность поставки ТП приведена в таблице 4.
| Таблица 4 | ||
| Наименование | Обозначение | Кол-во |
| Преобразователь термоэлектрический | КЦУП.405221.302 (обозначение исполнения в соответствии с заказом) | 1 шт. |
| Руководство по эксплуатации | КЦУП.405221.302РЭ | 1 экз.(*) |
| Паспорт | КЦУП.405221.302ПС | 1 экз. |
| Тара | - | 1 шт. |
| Опись и упаковочный лист | - | 1 шт. |
| Примечание: (*) - поставляется в кол-ве 1 экз. на партию ТП, поставляемых в один адрес. | ||
приведены в разделе 2 «Использование по назначению» Руководства по эксплуатации КЦУП.405.221.302 РЭ.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия. ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
ГОСТ 8.338-2002 ГСИ. Преобразователи термоэлектрические. Методика поверки. МИ 3090-2007 «Рекомендация ГСИ. Преобразователи термоэлектрические с длиной погружаемой части менее 250 мм. Методика поверки».
ТУ КЦУП.405221.302 «Преобразователь термоэлектрический. Технические условия».
