| Номер в госреестре | 85188-22 |
| Наименование СИ | Резервуары стальные горизонтальные цилиндрические двустенные |
| Обозначение типа СИ | РГД-25 |
| Изготовитель | Общество с ограниченной ответственностью "ВСТ" (ООО "ВСТ"), Ставропольский край, г. Пятигорск |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные горизонтальные цилиндрические двустенные РГД-25 (далее - резервуары) предназначены для приема и подземного хранения бензина, дизельного топлива.
Тип резервуаров - стальные горизонтальные цилиндрические двустенные с номинальной вместимостью 25 м3.
Принцип действия резервуаров основан на измерении объема бензина и дизельного топлива в зависимости от уровня их наполнения.
Резервуары стальные горизонтальные цилиндрические двустенные представляет собой стальную горизонтальную конструкцию, состоящую из цилиндрической части с двумя коническими днищами с двойной стенкой.
Резервуары оборудованы дыхательным клапаном, люком замерным для эксплуатации, наливным и сливным патрубками для приема и подземного хранения бензина, дизельного топлива.
Вариант установки резервуаров - подземный.
Место расположения резервуаров - Россия, Краснодарский край, Темрюкский район, п. Стрелка, урочище «Дубовый рынок».
В конструкции резервуаров стальных горизонтальных цилиндрических двустенных РГД-25 отсутствуют элементы настройки и регулировки, несанкционированный доступ к которым может оказать влияние на их метрологические характеристики, включая показатели точности.
Заводские номера и буквенно-цифровые обозначения типа, обеспечивающие идентификацию каждого резервуара, нанесены типографическим способом в паспорта резервуаров и на поверхности крышек резервуаров методом окрашивания, с использованием трафаретов.
Эскиз общего вида резервуаров стальных горизонтальных цилиндрических двустенных РГД-25 заводской номер 19/4.04-01; заводской номер 19/4.04-02, заводской номер 19/4.04-03 представлен на рисунке 1.

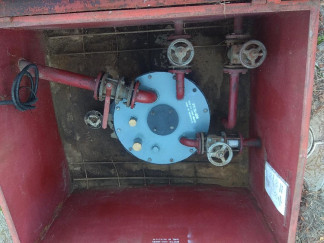

Фотографии крышек замерных люков резервуаров стальных горизонтальных цилиндрических двустенных РГД-25 заводской номер 19/4.04-01; заводской номер 19/4.04-02, заводской номер 19/4.04-03 представлены на рисунках 2, 3, 4.
Фотографии заводских номеров резервуаров стальных горизонтальных цилиндрических двустенных РГД-25 представлены на рисунках 5, 6, 7.
Нанесение знака поверки на резервуары стальные горизонтальные цилиндрические двустенные РГД-25 заводской номер 19/4.04-01; заводской номер 19/4.04-02, заводской номер 19/4.04-03 не предусмотрено.
Пломбирование резервуаров стальных горизонтальных цилиндрических двустенных РГД-25 заводской номер 19/4.04-01; заводской номер 19/4.04-02, заводской номер 19/4.04-03 не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение характеристики |
| РГД-25 РГД-25 РГД-25 № 19/4.04-01 № 19/4.04-02 № 19/4.04-03 | |
| Номинальная вместимость, м3 | 25 |
| Пределы допускаемой относительной погрешности определения вместимости (объемный метод), % | ±0,25 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение характеристики |
| РГД-25 РГД-25 РГД-25 № 19/4.04-01 № 19/4.04-02 № 19/4.04-03 | |
| Внутренний диаметр (номинальное значение), мм, (не более) | 2700 |
| Длинна цилиндрической части резервуара (номинальное значение), мм, (не более) | 5100 |
| Срок службы, лет, (не менее) | 10 |
наносится на титульный лист паспорта типографским способом.
Комплектность средств измерения
Таблица 3 - Комплектность резервуаров
| Наименование | Обозначение | Количество |
| РГД-25, заводской № 19/4.04-01 | ||
| Резервуар стальной горизонтальный цилиндрический двустенный заводской № 19/4.04-01 | РГД-25 | 1 шт. |
| Паспорт резервуара стального горизонтального цилиндрического двустенного РГД-25, заводской № 19/4.04-01 | - | 1 шт. |
| Градуировочная таблица резервуара стального горизонтального цилиндрического двустенного РГД-25, заводской № 19/4.04-01 | - | 1 шт. |
| РГД-25, заводской № 19/4.04-02 | ||
| Резервуар стальной горизонтальный цилиндрический двустенный заводской № 19/4.04-02 | РГД-25 | 1 шт. |
| Паспорт резервуара стального горизонтального цилиндрического двустенного РГД-25, заводской № 19/4.04-02 | - | 1 шт. |
| Градуировочная таблица резервуара стального горизонтального цилиндрического двустенного РГД-25, заводской № 19/4.04-02 | - | 1 шт. |
| РГД-25, заводской № 19/4.04-03 | ||
| Резервуар стальной горизонтальный цилиндрический двустенный заводской № 19/4.04-03 | РГД-25 | 1 шт. |
| Паспорт резервуара стального горизонтального цилиндрического двустенного РГД-25, заводской № 19/4.04-03 | - | 1 шт. |
| Градуировочная таблица резервуара стального горизонтального цилиндрического двустенного РГД-25, заводской № 19/4.04-03 | - | 1 шт. |
Масса и объем нефтепродуктов. Методика измерений в резервуарах горизонтальных стальных косвенным методом статистических измерений на объектах органов Федеральной службы безопасности Российской Федерации.
Регистрационный номер: ФР.1.29.2013.16339.
Нормативные документы, устанавливающие требования к резервуарам стальным горизонтальным цилиндрическим двустенным РГД-25
ГОСТ 8.346-2000 Государственная система обеспечения единства измерений «Резервуары стальные горизонтальные цилиндрические. Методика поверки»
Приказ Росстандарта № 256 от 7 февраля 2018 г. «Об утверждении государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
