| Номер в госреестре | 85168-22 |
| Наименование СИ | Полуприцеп-цистерна |
| Обозначение типа СИ | KASSBOHRER STB |
| Изготовитель | Kässbohrer Fahrzaeugwerke GmbH, Турция |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Полуприцеп-цистерна KASSBOHRER STB (далее - ППЦ) предназначена для измерений объема, кратковременного хранения и транспортирования нефтепродуктов.
Принцип действия ППЦ основан на ее заполнении нефтепродуктом до указателя уровня налива, соответствующего определенному объему нефтепродукта. Слив нефтепродукта производится самотеком или через насос.
ППЦ состоит из сварной емкости постоянного сечения, имеющее форму круга. Для гашения гидравлических ударов во время движения, внутри отсеков цистерны установлены волнорезы. В волнорезах предусмотрены отверстия, предназначенные для проведения осмотра и производства работ внутри цистерны. ППЦ состоит из пяти герметичных секций, которая оборудована горловиной цилиндрической формы с установленным указателем уровнем налива. ППЦ является транспортной мерой полной вместимости (далее - ТМ). Указатель уровня налива находится в полости цистерны.
Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя:
- горловину с указателем уровня;
- съемную крышку горловины с заливным люком;
- дыхательный клапан;
- донный клапан;
- шаровой кран;
- рукава напорно-всасывающие.
На боковых сторонах и сзади ППЦ имеются знаки ограничения максимальной скорости, надписи и знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз.
Заводской номер полуприцепа-цистерны KASSBOHRER STB WKVDAN50300049137 нанесен на маркировочную табличку и шасси ударным способом и в паспорт печатным способом.

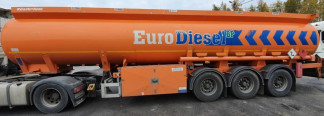

Общий вид ППЦ представлен на рисунке 1.
Рисунок 1 - Общий вид ППЦ KASSBOHRER STB заводской номер WKVDAN50300049137
Схема пломбировки от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки представлены на рисунке 2.
Место установки Место нанесения
налива
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Заводской номер | WKVDAN50300049137 |
| Количество секций | 5 |
| Номинальная вместимость ШЩ, дм3 | 30740 |
| Номинальная вместимость секций (начиная от кабины водителя), дм3 секция 1 | 7600 |
| секция 2 | 4900 |
| секция 3 | 6570 |
| секция 4 | 4900 |
| секция 5 | 6770 |
| Пределы допускаемой относительной погрешности ШЩ, % | ±0,4 |
| Разность между номинальной и действительной вместимостью ШЩ, %, не более | ±1,5 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Снаряженная масса, кг, не более | 5440 |
| Температура окружающей среды при эксплуатации, °С | от -40 до +45 |
наносится на титульный лист паспорта печатным способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Полуприцеп-цистерна | KASSBOHRER STB | 1 шт. |
| Паспорт | - | 1 экз. |
приведены в пункте 3 паспорта.
Нормативные документы, устанавливающие требования к полуприцепу-цистерне KASSBOHRER STB
Приказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
| Зарегистрировано поверок | 3 |
| Поверителей | 1 |
| Актуальность данных | 06.12.2024 |
