| Номер в госреестре | 85132-22 |
| Наименование СИ | Устройства контроля шахтной атмосферы |
| Обозначение типа СИ | MPS-03-NG |
| Изготовитель | TEVEL d.o.o., Словения |
| Год регистрации | 2022 |
| Срок свидетельства | 06.04.2027 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Устройства контроля шахтной атмосферы MPS-03-NG (далее - приборы MPS-03-NG) предназначены для измерений температуры воздуха.
Принцип действия приборов MPS-03-NG основан на измерении и преобразовании сигналов встроенного преобразователя температуры в цифровую форму быстродействующим АЦП, установки пороговых значений температуры и вывода результатов измерений на дисплей и в виде аналоговых или цифровых сигналов на устройство оповещения о тревоге и на ПК.
Конструктивно прибор MPS-03-NG выполнен в металлическом корпусе с кронштейном для подвески. Дисплей, кнопки управления режимами работы расположены под дверцей со стеклом, фиксируемой четырьмя винтами, на торцевой панели снизу находится преобразователь температуры и разъем подключения кабеля напряжения питания и выходных сигналов.
Маркировка приборов MPS-03-NG выполнена на шильдике, который находится на тыльной стороне корпуса и содержит: обозначение - MPS-03-NG; фирменный знак предприятия-изготовителя, заводской номер по принятой нумерации предприятия -изготовителя, год изготовления, знак утверждения типа и другие параметры.
Знак поверки наносится на свидетельство о поверке (в случае его оформления) и (или) в паспорт.

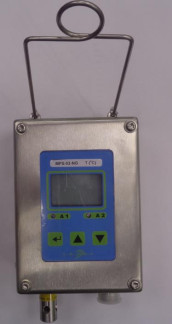

Общий вид средства измерений, схема пломбирования от несанкционированного доступа и место нанесения знака утверждения типа представлены на рисунках 1 -3.
Прибор MPS-03-NG функционирует под управлением встроенного программного обеспечения, которое является его неотъемлемой частью. Программное обеспечение осуществляет функции сбора, обработки, передачи и представления измерительной информации, а также формирования выходного унифицированного сигнала, эквивалентного измеренной температуре.
Уровень защиты программного обеспечения от преднамеренных или непреднамеренных изменений, соответствует уровню «высокий» по Р50.2.077-2014.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | TEVEL |
| Номер версии (идентификационный номер), не ниже | v1.522 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С | от -20 до +50 |
| Пределы допускаемой абсолютной погрешности измерений, °С | +0,6 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Наименьший разряд цифрового кода отсчетного устройства в режиме измерений | 0,1 |
| Напряжение питания постоянным током, В | от 9 до 15 |
| Габаритные размеры (высотах ширинахглубина), мм, не более - длина кабеля, м (по заказу) | 400х126x90 от 5 до 1000 |
| Масса, кг, не более | 3 |
| Аналоговые выходные сигналы (в соответствии с заказом) токовый, мА напряжения, В частотный, Гц | от 0,2 до 1,0; от 4,0 до 20,0 от 0,4 до 2,0; от 1,0 до 5,0 от 5 до 15 |
| Цифровые выходные сигналы | релейный выход |
| Параметры соединения релейных входных и выходных сигналов | макс. 30 В, 250 мА, 3 Вт |
| Маркировка взрывозащиты | Ex PO Ex ia I Ma X |
| Условия эксплуатации: диапазон температуры окружающего воздуха, °С относительная влажность воздуха, % атмосферное давление, кПа | от -20 до +50 до 95 (без конденсации) от 70,0 до 120,0 |
| Наработка до отказа, ч | 89532 |
| Срок службы, лет, не менее | 7 |
наносится на титульный лист эксплуатационной документации типографским способом и на корпус прибора MPS-03-NG в виде наклейки на шильдик.
Таблица 4 - Комплектность прибора MPS-03-NG
| Наименование | Обозначение | Количество на изделие, шт. |
| Устройство контроля шахтной атмосферы | MPS-03-NG | 1 |
| Кабель | 1 | |
| Паспорт | ПС | 1 |
| Руководство по эксплуатации | РЭ | 1 |
приведены в разделе 8 руководства по эксплуатации «Устройства контроля шахтной атмосферы MPS-03-NG».
ГОСТ 8.558- 2009 ГСИ. Государственная поверочная схема для средств измерений температуры
Техническая документация фирмы TEVEL d.o.o., Словения
