| Номер в госреестре | 85107-22 |
| Наименование СИ | Резервуары стальные горизонтальные цилиндрические |
| Обозначение типа СИ | РГС-200 |
| Изготовитель | Научно-производственное объединение "Салаватнефтемаш" (НПО "Салаватнефтемаш"), Республика Башкортостан, г. Салават |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные горизонтальные цилиндрические РГС-200 (далее - резервуары) предназначены для измерений объема сжиженных углеводородных газов, а также для их приема, хранения и отпуска.
Принцип действия резервуаров основан на заполнении их сжиженными углеводородными газами до определенного уровня, соответствующего объему согласно градуировочным таблицам резервуаров.
Резервуары представляют собой стальные горизонтальные конструкции цилиндрической формы со сферическими днищами.
Тип размещения резервуаров стальных горизонтальных цилиндрических РГС-200 -наземный.
Резервуары оборудованы дыхательным и предохранительным клапанами, люком замерным для эксплуатации и приемо-раздаточными патрубками для приема и отпуска сжиженных углеводородных газов.
Заводской номер резервуаров нанесен на шильд-табличке вблизи люка резервуаров. Резервуары расположены на территории ТСБ-1 АО «Газпромнефть-ОНПЗ».

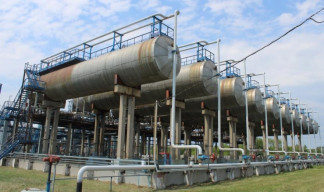

Общий вид резервуаров представлен на рисунке 1.
Пломбирование резервуаров не предусмотрено.
Знак поверки наносится на свидетельство о поверке резервуаров и в градуировочной таблице на листах в местах подписи поверителя.
отсутствует
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 200 |
| Пределы допускаемой относительной погрешности определения вместимости резервуаров*, % | ± 0,25 |
| *- при уровне наполнения резервуара от 420 мм. | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Рабочая среда | сжиженные углеводородные газы |
| Габаритные размеры, мм, не более - высота | 3616 |
| - диаметр | 3406 |
| Рабочее давление, МПа | от 0 до 1,8 |
| Условия эксплуатации: - температура окружающей среды, °С | от - 40 до + 50 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование и условные обозначения | Обозначение | Количество |
| Резервуары стальные горизонтальные цилиндрические РГС-200, зав. № 56041, 56040, 56077, 52739, 56078, 52763, 52713, 52738, 56039, 52740 | 10 шт. | |
| Паспорт | - | 10 экз. |
| Градуировочная таблица | - | 10 экз. |
приведены в разделе 5 «Методика измерений» паспорта.
Нормативные документы, устанавливающие требования к резервуарам стальным горизонтальным цилиндрическим РГС-200
Приказ Росстандарта №256 от 7 февраля 2018 г. Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях массового и объемного расходов жидкости
| Зарегистрировано поверок | 6 |
| Поверителей | 1 |
| Актуальность данных | 16.08.2025 |
