| Номер в госреестре | 85045-22 |
| Наименование СИ | Манометр грузопоршневой |
| Обозначение типа СИ | Ruska 2465 |
| Изготовитель | Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР"), г. Москва, г. Зеленоград |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Манометр грузопоршневой Ruska 2465 (далее по тексту - манометр) предназначен для создания и измерений абсолютного и избыточного давлений газов при поверке и калибровке средств измерений давления, а так же измерений температуры измерительной поршневой системы.
Принцип действия манометра основан на уравновешивании силы, действующей в рабочей среде на нижний торец неуплотненного поршня, суммарным весом поршня, грузоприемного устройства и установленных на нем грузов.
Принцип действия манометра основан на базе классической неуплотненной цилиндрической поршневой пары с газовой смазкой.
В состав манометра входят: база, две измерительные поршневые системы (далее по тексту - ИПС), термометр, вакуумметр, пневматический контроллер давления и набор грузов. ИПС отличаются значением приведенной площади, обеспечивают два поддиапазона измерений от 1,4 до 172 кПа и от 11 до 700 кПа соответственно.
Температура ИПС измеряется термометром сопротивления, встроенным в базу. Принцип действия термометра основан на зависимости электрического сопротивления от температуры. Результаты измерений температуры после аналогово-цифрового преобразования отображаются на экране блока индикации в цифровом виде.
Для создания и измерений абсолютного давления, база оснащена прозрачным колпаком. Для создания вакуума применяется вакуумный насос, для измерения остаточного давления под колпаком применяется вакуумметр. Принцип действия вакуумметра основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента. Результаты измерений остаточного давления после аналоговоцифрового преобразования отображаются на экране контроллера в цифровом виде.
Для ручного регулирования давления в системе манометра применяется пневматический контроллер давления Ruska 3990.
Набор грузов предназначен для уравновешивания измеряемого давления.
Для устранения влияния «сухого» трения между поршнем и цилиндром ИПС в процессе измерений поршень с грузоприемным устройством и грузами приводят во вращение с помощью устройства для принудительного вращения поршня.
Пломбировка корпуса манометра не предусмотрена.
Заводской номер нанесен в виде цифрового обозначения на информационную табличку базы манометра.

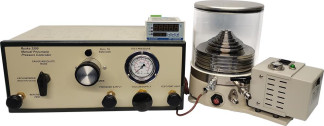

Общий вид манометра приведен на рисунке 1. Фото информационной таблички - на рисунке 2.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |
| ИПС № TL1778 | ИПС № С691 | |
| Верхний предел измерений избыточного, абсолютного давления, кПа | 172 | 700 |
| Нижний предел измерений избыточного, абсолютного давления, кПа | 1,4 | 11 |
| Пределы допускаемой относительной погрешности измерений избыточного, абсолютного давления, %(1) | ±0,005 | ±0,005 |
| Номинальное значение приведенной площади поршня, см2 | 3,36 | 0,84 |
| Скорость опускания поршня, мм/мин, не более | 2 | 2 |
| Продолжительность свободного вращения поршня, мин, не менее | 4 | 4 |
| Порог реагирования, Па, не более | 1 | 4 |
| Диапазон измерений температуры, °С | от 0 до +30 | |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | ±0,2 | |
| Диапазон измерений остаточного давления, Па | от 2 до 100 | |
| Пределы допускаемой относительной погрешности измерений остаточного давления, % | ±2 | |
| Остаточное давление в режиме абсолютного давления, Па, не более | 4 | |
| Примечание: (1) В основном диапазоне измерений от 0,05 Pmax до Pmax погрешность нормируется в % от измеряемой величины; в дополнительном диапазоне измерений от Рmin до 0,05 Pmax погрешность нормируется в % от 0,05 Pmax (где Pmax - верхний предел диапазона измерений; Рmin - нижний предел диапазона измерений). | ||
| Наименование характеристики | Значение | |
| ИПС № TL1778 | ИПС № С691 | |
| Материал поршня | сталь 440 С SS | карбид вольфрама |
| Материал цилиндра | карбид вольфрама | карбид вольфрама |
| Температурный коэффициент линейного расширения, °С-1 | 1,510-5 | 9,110'6 |
| Рабочая среда | азот, воздух, гелий | |
| Габаритные размеры, мм, не более - высота - длина - ширина | 600 460 460 | |
| Масса без комплекта грузов, кг, не более | 8 | |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Г ц | 220±22/110±24 50/60 | |
| Потребляемая мощность, ВА, не более | 22 | |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа - тряска, вибрация и удары | от +18 до +28 от 20 до 75 от 84 до 106,7 должны отсутствовать | |
наносится на манометр грузопоршневой Ruska 2465 методом наклейки, на титульный лист паспорта типографским способом.
Таблица 3 - Комплект поставки манометра
| Наименование частей | Обозначение | Количество |
| Манометр грузопоршневой | Ruska 2465 | 1 шт. |
| Набор грузов | - | 1 компл. |
| Паспорт | - | 1 экз. |
| Руководство пользователя | - | 1 экз. |
приведены в документе «RUSKA 2465. Руководство пользователя» Приложение А.
Государственная поверочная схема для средств измерений избыточного давления до 4000 МПа, утвержденная Приказом Росстандарта № 1339 от 29.06.2018 г.
Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1 • 10"1 - 1 • 107 Па, утвержденная Приказом Росстандарта № 2900 от 06.12.2019 г.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
Техническая документация изготовителя
