| Номер в госреестре | 84957-22 |
| Наименование СИ | Резервуары стальные сферические (шаровые) |
| Обозначение типа СИ | РШС-600 |
| Изготовитель | Уральский Завод Химического Машиностроения (Уралхиммаш), г. Екатеринбург |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные сферические (шаровые) РШС-600 предназначены для измерений объема нефтепродуктов, а также для их приема, хранения и отпуска.
Принцип действия резервуаров стальных сферических (шаровых) РШС-600 основан на заполнении его нефтепродуктом до определенного уровня, соответствующего объему продукта согласно градуировочной таблице резервуара.
Тип резервуаров - стальные сферические (шаровые), с номинальной вместимостью
600 м3.
Резервуары стальные сферические (шаровые) РШС-600 представляют собой металлические сосуды сферической формы, установленные на опоры.
Заполнение и выдача нефтепродуктов осуществляется через приемно-раздаточные патрубки, расположенные в нижней части резервуара.
Заводской номер резервуаров нанесен на шильд-табличке вблизи люка резервуаров. Резервуары стальные сферические (шаровые) РШС-600 расположены на территории ТСБ-1 АО «Газпромнефть-ОНПЗ».

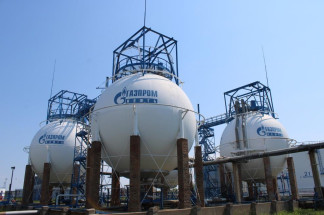

Общий вид резервуаров стальных сферических (шаровых) РШС-600 представлен на рисунке 1 .
Г
Пломбирование резервуаров стальных сферических (шаровых) РШС-600 не предусмотрено.
Знак поверки наносится на свидетельство о поверке резервуара и в градуировочной таблице на листах в местах подписи поверителя.
отсутствует
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 600 |
| Пределы допускаемой относительной погрешности определения вместимости, % | ±0,20 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Рабочая среда | нефтепродукты |
| Условия эксплуатации: - температура окружающей среды, °С | от -50 до +50 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование и условные обозначения | Обозначение | Количество |
| Резервуары стальные сферические (шаровые) РШС-600, зав. № 2010308 к-т 1-I, 2010308 к-т 1-II, 2010308 к-т 2-I, 2010308 к-т 2-II | 4 шт. | |
| Паспорт | - | 4 экз. |
| Градуировочная таблица | - | 4 экз. |
приведены в разделе 5 «Методика измерений» паспорта.
Нормативные документы, устанавливающие требования к резервуарам стальным сферическим (шаровым) РШС-600
Приказ Росстандарта №256 от 7 февраля 2018 г. Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях массового и объемного расходов жидкости
