| Номер в госреестре | 84947-22 |
| Наименование СИ | Термопреобразователи сопротивления из платины технические кабельные |
| Обозначение типа СИ | ТПТК |
| Изготовитель | Закрытое акционерное общество "ТЕРМИКО" (ЗАО "ТЕРМИКО"), г. Москва, г. Зеленоград |
| Год регистрации | 2022 |
| Срок свидетельства | 25.03.2027 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Термопреобразователи сопротивления из платины технические кабельные ТПТК (далее по тексту - термопреобразователи или ТС) предназначены для измерений температуры сыпучих, жидких и газообразных неагрессивных сред, а также агрессивных, не разрушающих материал защитной арматуры.
Принцип действия термопреобразователя основан на изменении электрического сопротивления термочувствительного элемента (ЧЭ) от температуры.
Термопреобразователи изготавливаются из гибкого нагревостойкого кабеля типа КНМСН (кабель с изолированными никелевыми жилами в стальной оболочке) или КНМСМ (кабель с изолированными медными жилами в стальной оболочке). Пространство вокруг проводников заполнено уплотненной мелкодисперсной минеральной изоляцией (MgO). К проводникам со стороны рабочего торца приварен платиновый проволочный или пленочный ЧЭ. Рабочий торец герметично заглушен.
Монтаж ТС на объекте измерений осуществляется при помощи обжимной муфты, на которой размещаются монтажные элементы - подвижный штуцер (для ТПТК 1.3) или обжимной фитинг (не входящий в комплект поставки) - для ТПТК 1.1. ТС имеет кабельный вывод, выполненный через переходную муфту на корпусе. Выводящий кабель заканчивается свободными концами.
Схема соединения внутренних проводов с ЧЭ ТС - 2-х, 3-х и 4-х проводная.
Термопреобразователи сопротивления из платины технические кабельные ТПТК изготавливаются в следующих модификациях ТПТК 1.1, ТПТК 1.2, ТПТК 1.3. Данные модификации различаются конструкцией защитного корпуса и элементами монтажа (данные приведены в таблице 1).
Таблица 1
| Модификация | Исполнение | Обозначение | Способ |
| термопреобразователя | корпуса* | подключения | |
| ТПТК 1.1 | 1 | ЕМТК.04.0100.00 | Свободные |
| ТПТК 1.2 | 2 | ЕМТК.04.0200.00 | концы |
| ТПТК 1.3 | 3 | ЕМТК.04.0300.00 |
Обозначение ТПТК при записи в других документах и при заказе: Термопреобразователь сопротивления из платины технический кабельный ТПТК x.x (Ex) xxx - x x_- xx/ xx - xx / xx/xxx - xx / xx/xxx - ГП 1 2а 26 3 4а4б 5а 5б 6а 6б 6в 7а 7б 7в 8 Где:
1 - обозначение типа термопреобразователя;
2а - обозначение модификации кабельного термопреобразователя (1.1,1.2,1.3);
2б - обозначение взрывозащищенного исполнения (Ех), заполняется только для взрывозащищенного исполнения термопреобразователя;
3 - тип НСХ (50П, 100П, 500П, Pt100, Pt500, Pt1000);
4а - класс допуска (AA, A, B, C);
4б - схема соединения внутренних проводов 2-х, 3-х, 4-х проводная (2, 3, 4);
5а - диаметр монтажной части корпуса (гибкого кабеля) D1, указанный в мм (2; 3; 4;
4,6; 5; 6);
5б - длина монтажной части L1, указанная в мм (значение в диапазоне от 120 до 25000);
6а - диаметр обжимной муфты D2, указанный в мм (4,6; 8; 10; 12);
6б - длина внешней части корпуса (гибкого кабеля) L2, указанное в мм (значение в диапазоне от 200 до 25000);
6в - обозначение элементов монтажа в соответствии с таблицей В.3 Приложения B (R10, R12, R16, R20);
7а - диаметр переходной муфты D3, указанный в мм (6; 8; 10; 12);
7б - длина выводящего кабеля (ФЭ, ФЭФ, ФЭС);
7в - обозначение типа выводящего кабеля (ФЭ, ФЭФ, ФЭС);
8 - наличие первичной поверки.
Нанесение знака поверки на ТС не предусмотрено. Фотографии общего вида термопреобразователей с указанием мест расположения серийных (заводских) номеров представлены на рисунках 1 -3.
Пломбирование ТС не предусмотрено.

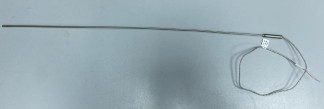

Рисунок 2 - Общий вид модификации ТС
Отсутствует.
Метрологические и основные технические характеристики термопреобразователей сопротивления из платины технических кабельных ТПТК приведены в таблицах 2, 3
Таблица 2 - Метрологические характеристики ТС
| Наименование характеристики | Значение | |||||||
| ТПТК 1.1, ТПТК 1.2, ТПТК 1.3 | ||||||||
| Температурный коэффициент, °С-1 (по ГОСТ 6651-2009) | 0,00391/ 0,00385 | |||||||
| Условное обозначение НСХ преобразования по ГОСТ 6651-2009 | 50П(1), 100П, 500П, Pt100, Pt500 (проволочный ЧЭ) | Pt100, Pt500, Pt1000 (тонкопленочный ЧЭ) | ||||||
| Класс допуска по ГОСТ 6651-2009 (2) | АА | А | В | С | АА | А | В | С |
| Диапазон измерений температуры, °С | от - 50 до +250 | от -100 до +450 | от -196 до +500 | от 0 до +150 | от -30 до +300 | от -50 до +500 | ||
Пределы допустимого отклонения сопротивления ТС от НСХ в температурном эквиваленте (допуск), °С(3)
(по ГОСТ 6651-2009)
| ( о, 6 | ьъ | ЬЪ | ||||
| 0, | о, | о, 3 | о, | о, 5 | о, 3 | |
| + о | 5 + о | + о | + о | + о, | + о | + о |
| 0 01 • | о о • | о о 5 | о1 | о1 • | о о • | о о 5 |
ON
+
0
Примечания:
(1) Только для общепромышленного исполнения.
(2) Для классов АА и А не допускается использование 2-х проводной схему соединения внутренних проводов с ЧЭ.
(3) t - значение измеряемой температуры, °С;
Таблица 3 - Основные технические характеристики ТС
| Наименование характеристики | Значение | |
| Номинальный измерительный ток, не более | ||
| мА | ||
| - для НСХ типов 50П, 100П, Pt100 | 1 | |
| - для НСХ типов 500П, Pt500 | 0,2 | |
| - для НСХ типа Pt1000 | 0,1 | |
| Электрическое сопротивление изоляции | ||
| (при температуре от +15 до 35 °С и | 100 | |
| относительной влажности воздуха от 30 до | ||
| 80 %), МОм, не менее | ||
| Время термической реакции Т0,63 при | От 5 до 15 | |
| скорости потока 0,4 ± 0,1 м/с, с (1) | ||
| Длина монтажной части, мм | от 120 до 25000 | |
| Длина внешней части корпуса (гибкого | от 200 до 25000 | |
| кабеля), мм | ||
| Длина выводящего кабеля, мм | от 100 до 2000 | |
| Диаметр монтажной части корпуса (гибкого | 2; 3; 4; 4,6; 5; 6 | |
| кабеля), мм | ||
| Диаметр обжимной муфты, мм | 4; 6; 8; 10; 12 | |
| Диаметр переходной муфты, мм | 6; 8; 10; 12 | |
| Обозначение типа выводящего кабеля | ФЭ, ФЭФ, ФЭС | |
| Маркировка взрывозащиты | 0Ex ia IIC T6 Ga X | |
| Степень защиты оболочки | IP65 | |
| по ГОСТ 14254-2015 | ||
| Масса, кг, не более | 0,163 | |
| Диаметр монтажной части ТС, мм | Минимальная глубина погружения ТС, мм | |
| с проволочным ЧЭ | с пленочным ЧЭ | |
| - 2 | 30 | 30 |
| - 3 | 40 | 35 |
| - 4 | 50 | 45 |
| - 4,6 | 55 | 50 |
| - 5 | 60 | 55 |
| - 6 | 65 | 60 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более | от -50 до +80 (2); от -50 до +85 (3) 95 |
| Средняя наработка до отказа, ч, не менее | 36000 |
| Средний срок службы, лет, не менее | 12 |
| Примечания: (1) В зависимости от диаметра монтажной части. (2) Для взрывозащищенных исполнений. (3) Для общепромышленных исполнений. | |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Кол-во |
| Термопреобразователи сопротивления из платины технические кабельные ТПТК | Модификация в соответствии с заказом | 1 шт. |
| Руководство по эксплуатации | ЕМТК.04.0000.00 РЭ | 1 экз. |
| Паспорт | ЕМТК.04.0000.00 ПС | 1 экз. |
приведены в разделе «Использование по назначению» Руководства по эксплуатации ЕМТК.04.0000.00 РЭ на ТС.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
ТУ 4211-040-17113168-2021 Термопреобразователи сопротивления из платины технические кабельные ТПТК. Технические условия
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки.
