| Номер в госреестре | 84930-22 |
| Наименование СИ | Дозаторы весовые дискретного действия |
| Обозначение типа СИ | FLUMINIS P8 5000 |
| Изготовитель | "SEAMCO NV", Бельгия |
| Год регистрации | 2022 |
| Срок свидетельства | 25.03.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Дозаторы весовые дискретного действия FLUMINIS P8 5000 (далее - дозатор) предназначены для измерения массы при дозировании жидких веществ.
Принцип действия дозаторов основан на преобразовании силы тяжести взвешиваемого материала посредством тензодатчиков в электрический сигнал, с последующей обработкой сигнала в аналогово-цифровом преобразователе и отображением значения дозируемого вещества в единицах массы в системе управления.
Дозаторы встроены в комплексную линию розлива и фасовки моторных масел марки Seamco.
Конструктивно дозаторы состоят из емкости оперативного хранения жидких веществ, восьми питателей, каждый из которых представляет собой стеклянный цилиндр объемом 5500 мл и перемещающийся в нем поршень, грузоприемного устройства в виде конвейера для размещения емкостей для заполнения и системы управления.
Тип заполнения - сверху.
Система управления выполнена на основе контроллера Siemens Simatic, оснащена сенсорным экраном.
Основные функции системы управления:
- проведение самотестирования (диагностики) основных узлов дозатора и ведение архива результатов самотестирования;
- отображения текущего состояния, режима работы и исправности узлов;
- настройка питателей и управление скоростью розлива;
- настройка конвейера, подающего и отводящего ёмкости для заполнения;
- задание дозы и производительности;
- осуществление производственной статистики (подсчет количества партий товара, количества единиц в партии, среднего значения массы товара в партии и пр.);
- контроль порядка и периодичности проведения планового техобслуживания;
- автоматическое прекращение работы дозатора в случае возникновения аварийных ситуаций.
Терминология и наименования метрологических характеристик приведены в соответствии с ГОСТ 8.610 - 2012.
Информация с дозатора может быть сконфигурирована оператором и передана на внешние электронные устройства с помощью следующих интерфейсов: RS232, Ethernet.
Маркировочная табличка с заводским номером, наименованием расположена на боковой панели системы управления, нанесена методом наклейки. Заводской номер имеет цифровой формат.

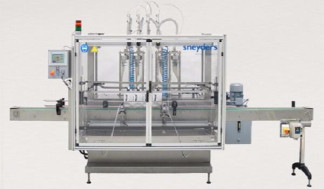

Общий вид дозатора представлен на рисунке 1.
Пломбирование дозаторов не предусмотрено.
■
Система управления оснащена специально разработанным программным обеспечением (далее - ПО). Идентификационное наименование ПО и номер версии высвечивается при обращении к соответствующему пункту меню системы управления, идентификационное наименование отображается в верхнем левом углу экрана все время, пока ПО включено. Идентификационные данные ПО приведены в таблице 1.
Основные функции ПО: обработка сигнала с тензодатчиков и последующий пересчет их в единицы массы, хранение программ и результатов работы дозатора, вывод данных на дисплей и передача на внешние электронные устройства.
ПО защищено от доступа и изменения пломбами, обновления в процессе эксплуатации не предусмотрено.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер) ПО | MID V.01.YY Release Z.ZZZ |
| Цифровой идентификатор ПО | - |
Уровень защиты программного обеспечения «высокий» в соответствии с
Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Наибольший предел (Max), г | 5000 |
| Наименьший предел (Min), г | 800 |
| Цена деления шкалы, г | 1 |
| Номинальная минимальная доза, г | 800 |
| Максимально допустимое относительное отклонение массы каждой дозы от среднего значения при первичной поверке (в эксплуатации), % | ±0,2 (±0,4) |
| Максимально допускаемая относительная погрешность заданного значения при первичной поверке (в эксплуатации), % | ±0,15 (±0,3) |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Производительность при дозе 1000 см3 (доз/час) | 2800 |
| Параметры электрического питания - напряжение переменного тока, В - частота переменного тока, Г ц | 380 50/60 |
| Потребляемая мощность, В А, не более | 4400 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более | от +5 до +40 85 |
наносится типографским способом на титульном листе паспорта. Комплектность средства измерений
Таблица 4 - Комплектность
| Наименование | Обозначение | Количество |
| Дозатор весовой дискретного действия | FLUMINIS P8 5000 | 1 шт. |
| Руководство по эксплуатации | 1 экз. | |
| Методика поверки | МП 106-241-2020 | 1 экз. |
приведены в разделах F и G Руководства по эксплуатации.
Приказ Росстандарта от 29.12.2018 года № 2818 «Об утверждении Г осударственной поверочной схемы для средств измерений массы»
Техническая документация фирмы «SEAMCO NV», Бельгия
