| Номер в госреестре | 84924-22 |
| Наименование СИ | Резервуар стальной горизонтальный цилиндрический |
| Обозначение типа СИ | РГС-50 |
| Изготовитель | А/О СВЛ-СЯЙЛИЕТ, Финляндия |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар стальной горизонтальный цилиндрический РГС-50 (далее - резервуар) предназначен для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Принцип действия резервуара основан на заполнении его нефтью или нефтепродуктом до определенного уровня, соответствующего заданному значению объема.
Резервуар представляет собой горизонтально расположенный цилиндрический стальной сосуд с днищами, состоящий из двух секций. Секции разделены между собой перегородкой. По наружной поверхности резервуар теплоизолирован слоем минеральной ваты и покрыт металлическим листом.
Резервуар оборудован смотровой площадкой с лестницей и ограждениями.
Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки. Заводской номер резервуара наносится аэрографическим способом на обшивку резервуара.
Резервуар РГС-50 с заводским номером 6432 расположен по адресу: Республика Башкортостан, г. Уфа, Орджоникидзевский район, п. Новые Черкассы, НПС «Черкассы-2», Черкасское НУ АО «Транснефть - Урал».
Общий вид резервуара РГС-50 представлен на рисунке 1.
Нанесение знака поверки на средство измерений не предусмотрено.

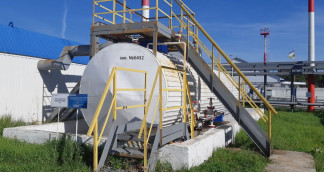

Рисунок 1 - Общий вид резервуара РГС-50
Пломбирование резервуара РГС-50 не предусмотрено.
отсутствует
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Номера секций | ||
| 01 | 02 | |
| Номинальная вместимость, м3 | 45 | 5 |
| Пределы допускаемой относительной погрешности определения вместимости (объёмный метод), % | ±0,25 | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: | |
| Температура окружающего воздуха, оС | от -50 до +50 |
| Атмосферное давление, кПа | от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 30 |
наносится на титульный лист паспорта резервуара типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной горизонтальный цилиндрический | РГС-50 | 1 шт. |
| Паспорт | - | 1 экз. |
| Г радуировочная таблица | - | 2 экз. |
приведены в пункте 8 паспорта на резервуар.
Нормативные документы, устанавливающие требования к резервуару стальному горизонтальному цилиндрическому РГС-50
Приказ Росстандарта № 256 от 7 февраля 2018 г. «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 20.07.2025 |
