| Номер в госреестре | 84903-22 |
| Наименование СИ | Датчики грозового оповещения |
| Обозначение типа СИ | ГИС Метео ТОР |
| Изготовитель | Акционерное общество "Метео Телеком" (АО "Метео Телеком"), г. Москва |
| Год регистрации | 2022 |
| Срок свидетельства | 17.03.2027 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики грозового оповещения ГИС Метео ТОР (далее - датчики) предназначены для автоматических измерений расстояния и направления на источник электромагнитных импульсов (ЭМИ).
В процессе работы датчики образуют многопунктовую грозопеленгационную сеть (для работы сети требуется не менее 5 датчиков). Каждый датчик сети с учетом текущих навигационных параметров (своего местоположения) фиксирует время распространения ЭМИ, вычисляет расстояние и направление до источника ЭМИ. Полученные значения передаются от датчиков на сервер отображения информации, для обработки и отображения результатов измерений.
Основным источником ЭМИ являются молниевые разряды.
Конструктивно датчики состоят из антенного модуля, модуля GPS, цифрового процессора DSP и устройства связи HUB.
Антенный модуль состоит из внешней антенны для регистрации компонент ЭМИ сигналов, антенны GPS приемника. Модуль GPS состоит из приемника сигналов GPS. Цифровой процессор DSP состоит из: аналогово-цифрового преобразователя, фильтра, контроллера, вспомогательного и дополнительного оборудования, специализированного бокса, защищающего от неблагоприятных погодных условий.
Устройство связи HUB представляет собой сетевой концентратор.
Антенный модуль и цифровой процессор DSP устанавливаются на мачту, при помощи кронштейна, соединяются специализированным кабелем. В процессоре DSP происходит обработка сигналов, полученных от антенного модуля с последующей передачей на устройство связи HUB и далее на сервер для отображения и архивации измерительной информации.

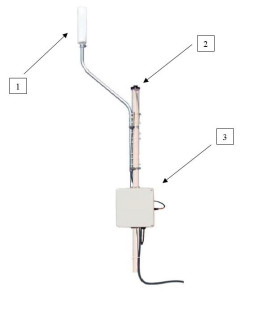

Общий вид датчиков грозового оповещения ГИС Метео ТОР представлен на рисунке 1.
Пломбирование датчиков грозового оповещения ГИС Метео ТОР от несанкционированной настройки и вмешательства в процесс измерений производится по схеме, представленной на рисунке 2.
Знак поверки наносится на свидетельство о поверки (при его оформлении) и/или в
паспорт.
Серийный номер наносится на бокс в виде наклейки.
1
ТГ: ■ • •
VT;:=
'1*'“ шЛ
Р*1
Рисунок 2 - Схема расположения пломб на специализированном боксе
1 - места установки пломб
Датчики имеют встроенное программное обеспечение «HUB» (далее- ПО). Встроенное ПО обеспечивает сбор, обработку и передачу результатов измерений.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | «HUB» |
| Номер версии (идентификационный номер) ПО | 1.2.9 |
| Контрольная сумма рассчитанная по алгоритму MD5 | ecce1d0d76fb2a496023991d33549653 |
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений расстояния, км | от 20 до 1500 |
| Пределы допускаемой абсолютной погрешности измерений расстояния, м: - при базовой* линии 100 км; - при базовой* линии 200 км - при базовой* линии 400 км | ±250 ±350 ±500 |
| Диапазон измерений направления на ЭМИ | от 0° до 360° |
| Пределы допускаемой абсолютной погрешности измерений направления на ЭМИ | ±1° |
| Диапазон показаний времени распространения ЭМИ, с | от 1-10-6 до 1-10-2 |
| *Базовая линия, км, - расстояние между датчиками в сети, минимальное количество датчиков в сети - 5 шт. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение | ||
| Минимальное количество датчиков необходимое для работы | 5 | ||
| сети, шт | |||
| Электрическое питание от сети переменного тока: | |||
| -напряжение, В -частота, Гц | от 100 до 250 50/60 | ||
| Потребляемая мощность, не более, В А | 30 | ||
| Средняя наработка на отказ, ч | 10000 | ||
| Срок службы, лет | 10 | ||
| Габаритные размеры, мм, не более: | Высота | Длина Ш | Пирина |
| -модуль GPS | 44 | 42 | 13 |
| -антенный модуль | 260 | 51 | 51 |
| - специализированный бокс | 305 | 254 | 114 |
| Масса, кг, не более: | |||
| -модуль GPS | 0,23 | ||
| -антенный модуль | 0,9 | ||
| - специализированный бокс | 2,54 | ||
| Наименование характеристики | Значение |
| Условия эксплуатации: -температура окружающего воздуха, °С -относительная влажность воздуха, % -атмосферное давление, гПа | от -40 до +50 от 20 до 90 от 600 до 1100 |
наносится в виде наклейки на корпус датчика и типографским способом на титульный лист паспорта.
Таблица 4 - Комплектность датчика
| Наименование | Обозначение | Кол-во |
| Датчик | ГИС Метео ТОР | 1 шт. |
| Паспорт | МТЛК.411713.715 ПС | 1 экз. |
| Руководство по эксплуатации | МТЛК.411713.715 РЭ | 1 экз. |
приведены в руководстве по эксплуатации «МТЛК.411713.715 РЭ», раздел «Принцип работы».
Технические условия МТЛК.411713.715 ТУ
