| Номер в госреестре | 84829-22 |
| Наименование СИ | Комплексы измерительные почвенные УМИУМ-КИП |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Общество с ограниченной ответственностью "УМИУМ" (ООО "УМИУМ"), г. Томск |
| Год регистрации | 2022 |
| Срок свидетельства | 03.03.2027 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы измерительные почвенные УМИУМ-КИП (далее - комплексы) предназначены для измерений температуры почвы и температуры, атмосферного давления и относительной влажности окружающего воздуха.
Комплекс состоит из измерителя параметров воздуха (ИПВ), установленного на мачту, и измерителя температуры почвы (ИТП). В корпусе ИПВ расположены датчики температуры, атмосферного давления и относительной влажности окружающего воздуха, контроллер, панель солнечной батареи, предназначенная для зарядки встроенного аккумулятора, и геркон. В корпусе ИТП расположены датчики температуры почвы на глубинах 0; 5; 10; 20; 30; 40; 50 см. Комплекс является автономным устройством.
Принцип действия комплекса основан на измерении температуры, атмосферного давления и относительной влажности датчиками, аналого-цифровом преобразовании и обработке полученного сигнала и передачи его контроллеру. Далее сигнал передается по беспроводным каналам связи через сети мобильных операторов, LoRaWAN сети, Wi-Fi или по радиоканалу в базу данных на сервер или мобильное устройство.

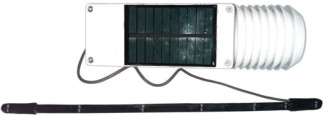

Общий вид средства измерений представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа представлена на рисунке 2. Пломбировка комплекса обеспечивается полимерной этикеткой, которая наклеивается на корпус.
Рисунок 2 - Схема пломбировки от несанкционированного доступа
Нанесение знака поверки на комплекс не предусмотрено.
Серийный номер состоит из арабских цифр, нанесенных на маркировочную табличку методом лазерной гравировки. Маркировочная табличка приклеивается на корпус комплекса.
Программное обеспечение (ПО) комплекса является встроенным и реализовано без выделения метрологически значимой части. ПО осуществляет обработку результатов измерений, поступающих от датчиков, передачу их через интерфейсы связи и отображение результатов измерений.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | umiumkip |
| Номер версии (идентификационный номер ПО) | не ниже 1.0 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений температуры, оС: - почвы - воздуха | от -20 до +50 от -50 до +50 |
| Пределы допускаемой абсолютной погрешности измерений температуры, оС | ±0,5 |
| Диапазон измерений относительной влажности воздуха, % | от 30 до 95 |
| Пределы допускаемой абсолютной погрешности измерений относительной влажности воздуха, % | ±3 |
| Диапазон измерений атмосферного давления, гПа | от 540 до 1100 |
| Пределы допускаемой абсолютной погрешности измерений атмосферного давления, гПа | ±2 |
| Наименование характеристики | Значение | |
| Потребляемая мощность, ВА, не более | 1,2 | |
| Габаритные размеры, мм, не более | ИПВ | ИТП |
| - высота | 280 | 15 |
| - ширина | 90 | 20 |
| - длина | 190 | 520 |
| Масса, кг, не более | 0,6 | 0,1 |
| Условия эксплуатации: | ||
| - температура окружающей среды, °С | от -50 до +50 | |
| - относительная влажность, % | 100 | |
| - атмосферное давление, кПа | от 70 до 110 | |
| Средний срок службы, лет | 4 | |
| Средняя наработка на отказ, ч | 8000 | |
наносится на маркировочную табличку комплекса лазерной гравировкой и на титульные листы руководства по эксплуатации и паспорта типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Комплекс измерительный почвенный УМИУМ-КИП | - | 1 шт. |
| Мачта | - | 1 шт. |
| Комплект установочной фурнитуры | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Паспорт | - | 1 экз. |
приведены в разделе 5 руководства по эксплуатации на комплекс.
Нормативные документы, устанавливающие требования к комплексам измерительным почвенным УМИУМ-КИП
Приказ Росстандарта от 06.12.2019 № 2900 Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 110-1 - 1107 Па
ГОСТ 8.547-2009 ГСИ. Государственная поверочная схема для средств измерений влажности газов
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ТУ 4311-001-24629576-2021 Комплексы измерительные почвенные УМИУМ-КИП. Технические условия
