| Номер в госреестре | 84823-22 |
| Наименование СИ | Устройства синхронизации времени |
| Обозначение типа СИ | УСВ-3 |
| Изготовитель | Общество с ограниченной ответственностью Завод "Промприбор" (ООО Завод "Промприбор"), г. Владимир |
| Год регистрации | 2022 |
| Срок свидетельства | 01.03.2027 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Устройства синхронизации времени УСВ-3 (далее - УСВ-3) предназначены для формирования данных о текущих значениях времени, получаемых по сигналам глобальных навигационных спутниковых систем (далее - ГНСС) ГЛОНАСС/GPS, и передачи этих данных через последовательный интерфейс в автоматизированные информационно-измерительные системы.
Принцип действия УСВ-3 заключается в приеме сигналов ГНСС ГЛОНАСС/GPS и трансляции/передачи шкалы времени (далее - ШВ) в цифровой форме по последовательным портам по протоколу NMEA 0183 с выдачей «синхросигнала 1 Гц», синхронизированного со шкалой времени UTC (SU). Дополнительно формируется «синхросигнал NMEA» с регламентируемой (согласно таблице 2) величиной максимальной задержки относительно получения NMEA сообщений.
Конструктивно УСВ-3 являются модульно-компонуемыми изделиями и состоят из блоков следующих назначений:
- антенного блока (далее - АБ) на базе ГЛОНАСС/GPS приемников в корпусе наружного исполнения;
- блока питания и интерфейсов (далее - БПИ), устанавливаемого в помещении с возможностью монтирования на DIN-рейку.
АБ формирует NMEA-сообщения по последовательным портам и «синхросигнал 1 Гц» (в физических уровнях RS-485 интерфейса), и может поставляться без БПИ с сохранением заявленных на него характеристик, приведенных в таблице 2.
БПИ является преобразователем физических уровней RS-485 интерфейса в RS-232 (для NMEA-сообщений) и в импульсный «синхросигнал 1 Гц» и «синхросигнал NMEA», а также является адаптером подключения провода UTP/FTP с RJ-45 разъёмом от АБ к целевому контроллеру (получателю NMEA-сообщений) и к источнику питания постоянного тока.
Заводской номер наносится на маркировочную табличку БПИ (при поставке УСВ-3 с БПИ) или на маркировочную табличку АБ (при поставке УСВ-3 без БПИ) любым технологическим способом в виде цифрового или буквенно-цифрового кода.

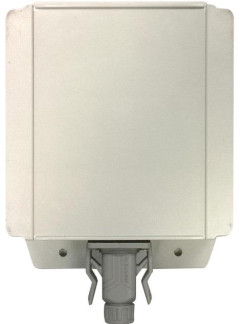

Общий вид АБ и БПИ с указанием места ограничения доступа к местам настройки (регулировки) представлен на рисунках 1 и 2 соответственно. Способ ограничения доступа к местам настройки (регулировки) - пломбирование с нанесением знака поверки.
Программное обеспечение (далее - ПО) состоит из двух частей:
- встроенное ПО УСВ-3, предназначенное для исполнения соответствующих функций
УСВ-3;
- конфигурационное ПО УСВ-3, настройки и параметрирования УСВ-3.
Встроенное ПО является метрологически значимым.
Метрологические характеристики УСВ-3 нормированы с учетом влияния ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные встроенного ПО УСВ-3 приведены в таблице 1.
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | USV-3 firmware v3.0 |
| Номер версии (идентификационный номер ПО), не ниже | 3.0 |
| Цифровой идентификатор ПО | ae81ecf2324e07f6133f3000ec1c8fd1 |
| Алгоритм вычисления цифрового идентификатора ПО | md5 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Пределы допускаемой абсолютной погрешности временного положения фронта «синхросигнала 1 Гц» относительно шкалы времени UTC и UTC (SU), мкс | ±100 |
| Пределы допускаемой абсолютной погрешности временного положения фронта «синхросигнала NMEA» относительно транслируемой шкалы времени NMEA-сообщений (по последовательным портам БПИ), мс | ±0,2 |
| Пределы допускаемой абсолютной погрешности временного положения фронта «синхросигнала NMEA» относительно шкалы времени UTC и UTC (SU), мс | ±500 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Частотный диапазон принимаемых сигналов ГНСС, МГц | от 1575 до 1610 |
| Интерфейс последовательных портов формирования протокола NMEA 0183: | |
| - для АБ | RS-485 |
| - для БПИ | RS-232 |
| Характеристики выходных сигналов: - «Синхросигнал 1 Гц»: | |
| - для АБ: | |
| - полярность | отрицательная |
| - длительность, мс | от 1 до 500 |
| - уровень напряжения, В - для БПИ: | от -5 до 0 |
| - полярность | отрицательная |
| - длительность, мс | от 10 до 100 |
| - уровень напряжения, В - «Синхросигнал NMEA»: - для БПИ: | от -15 до -10 |
| - полярность | отрицательная |
| - длительность, мс | от 10 до 100 |
| - уровень напряжения, В | от -15 до -10 |
| Габаритные размеры (длинахширинахвысота), мм, не более: - для АБ | 161x150x100 |
| - для БПИ | 180x80x80 |
| Масса, кг, не более: | |
| - для АБ | 1,5 |
| - для БПИ | 1,5 |
| Наименование характеристики | Значение |
| Напряжение питания постоянного тока, В: - для АБ - для БПИ | от 23 до 28* от 10 до 30 |
| Потребляемая мощность, В А, не более: - для АБ - для БПИ | 3 3 |
| Рабочие условия измерений: - для АБ: - температура окружающей среды, °С - относительная влажность при температуре +25 °С, % - для БПИ: - температура окружающей среды, °С - относительная влажность при температуре +25 °С, % | от -50 до +70 до 100 от -25 до +60 до 98 |
| Средняя наработка на отказ, ч | 180000 |
| Средний срок службы, лет | 20 |
| * В случае совместного применения АБ и БПИ напряжение питания постоянного тока для обеспечения работы АБ формируется внутри БПИ. | |
наносится на титульный лист формуляра, руководства по эксплуатации типографским способом и на корпус АБ и БПИ любым технологическим способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Устройства синхронизации времени УСВ-3 | - | 1 шт. |
| Формуляр | ВЛСТ 240.00.000 ФО | 1 экз. |
| Руководство по эксплуатации | ВЛСТ 240.00.000 РЭ | 1 экз. |
| Кронштейн крепления | - | 1 шт. |
| Кабель связи антенного блока с блоком питания и интерфейсов | - | 1 шт. |
| Кабель для поверки | ВЛСТ 240.01.000 | о * 2 шт. |
| ПО программный модуль «Синхронизация времени» | - | - ** 1 шт. |
| * по дополнительному заказу ** л ^ в электронном виде на официальном сайте | ||
приведены в разделе 3 «Использование по назначению» руководства по эксплуатации.
Приказ Федерального агентства по техническому регулированию и метрологии от 31 июля 2018 года № 1621 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»
ТУ 4280-003-10485056-15 (ВЛСТ 240.00.000 ТУ) «Устройства синхронизации времени УСВ-3. Технические условия»
| Зарегистрировано поверок | 516 |
| Поверителей | 4 |
| Актуальность данных | 06.12.2024 |
