Государственный реестр средств измерений

Анализаторы пыли LaserDust, 84815-22

84815-22
Анализаторы пыли LaserDust (далее - анализаторы) предназначены для измерений массовой концентрации взвешенных частиц в пылегазовых потоках стационарных источников загрязнения окружающей среды.
Карточка СИ
Номер в госреестре 84815-22
Наименование СИ Анализаторы пыли
Обозначение типа СИ LaserDust
Изготовитель NEO Monitors AS, Норвегия
Год регистрации 2022
Срок свидетельства 03.03.2027
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Анализаторы пыли LaserDust (далее - анализаторы) предназначены для измерений массовой концентрации взвешенных частиц в пылегазовых потоках стационарных источников загрязнения окружающей среды.

Описание

Принцип действия анализаторов - оптический. Излучение от источника (лазерный диод с длинной волны 670 нм) направляется в анализируемый пылегазовый поток со взвешенными частицами пыли. Рассеянное и непоглощённое частицами излучение регистрируется двумя различными фотоприёмниками. Изменение интегральной интенсивности зарегистрированного излучения пропорционально массовой концентрации пыли в потоке.

Конструктивно анализаторы состоят из следующих элементов: блока излучателя и блока приёмника, соединённых электрическим кабелем, а также блока питания (опция). В блоке приёмника установлены две линзы с разными радиусами кривизны оптической поверхности для фокусирования на два приёмника соответственно для регистрации рассеянного и пропускаемого оптического излучения. Монтаж блоков излучателя и приёмника осуществляется с помощью специальных фланцев, позволяющих юстировать взаимное расположение блоков, а также имеющих штуцеры для подключения внешней системы обдува оптических поверхностей (линии сжатого воздуха).

Анализаторы выпускаются в виде трёх исполнений, отличающихся оптической длинной пути, диаметром монтажных фланцев и габаритами блока приёмника: исполнение MP - от 0,6 до 3 м (фланец DN50); исполнение LP - от 3 до 6 м (фланец DN80); исполнение XLP - от 6 до 10 м (фланец DN150).

Управление анализаторами осуществляется с помощью персонального компьютера посредством специализированного программного обеспечения. Передача данных осуществляется по интерфейсам связи RS-232 или Ethernet (опция). Реализована возможность сигнализации с помощью релейного выхода. Предусмотрено оснащение аналоговыми выходами (4...20) мА и аналоговым модемом. Сигнализация состояния и режимов работы осуществляется с помощью дисплея, расположенного на передней панели блока излучателя. Электрическое питание осуществляется от сети переменного тока через блок питания или от сети постоянного тока. Результаты измерений представляются в виде значений массовой концентрации пыли и/или спектрального коэффициента направленного пропускания.

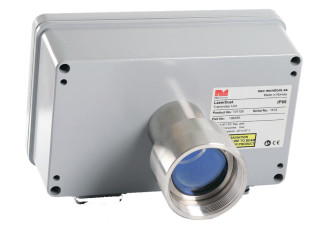

Общий вид блоков анализаторов изображён на рисунке 1. Пломбировка корпусов блоков не предусмотрена. Идентификация осуществляется с помощью этикеток, расположенных на корпусах блоков. На этикетках указывается наименование исполнения, тип блока, заводской номер. Знак поверки наносится на свидетельство о поверке в случае его оформления.

Программное обеспечение

Анализаторы имеют встроенное и автономное программное обеспечение (ПО). Встроенное ПО используется для обеспечения функционирования анализаторов и управления ими, выполнения измерений, передачи результатов измерений на внешние устройства и носители информации. Автономное ПО «LaserDust» используется для управления анализаторами. Уровень защиты в соответствии с Рекомендацией Р 50.2.0772014 - «средний». При нормировании метрологических характеристик учтено влияние ПО.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение для встроенного ПО

Номер версии (идентификационный номер) ПО, не ниже

1.Х

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон показаний массовой концентрации пыли, мг/м3

от 0 до 1,0-104

Диапазон измерений массовой концентрации пыли1), мг/м3

от 1,0 до 4,5-103

Поддиапазоны измерений массовой концентрации пыли1), мг/м3

-    режим «Рассеяние» («Scattered»)

-    режим «Пропускание» («Direct»)

от 1,0 до 50 включ. св. 50 до 4,5-103

Пределы допускаемой относительной погрешности измерений массовой концентрации пыли2), %

±20

Диапазон показаний спектрального коэффициента направленного пропускания, %

от 0 до 100

Диапазон измерений спектрального коэффициента направленного пропускания, %

от 5 до 95

Пределы допускаемой абсолютной погрешности измерений коэффициента светопропускания, %

±5

1)    Для оптической длины пути 1 м.

2)    После проведения градуировки на анализируемой среде.

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Параметры электрического питания:

-    от блока питания

-    напряжение сети переменного тока, В

-    частота сети переменного тока, Г ц

-    напряжение сети постоянного тока, В

230±23 50±1 от 18 до 36

Потребляемая мощность, ВА, не более

100

Габаритные размеры, мм, не более

-    блок излучателя (без учёта фланца)

-    высота

-    ширина

-    длина

-    блок приёмника (без учёта фланца) для исполнений MP / LP / XLP

-    высота

-    ширина

-    длина

200

270

170

120 / 120 / 170 120 / 120 / 270 300 / 380 / 410

Масса, кг, не более

-    блок излучателя (без учёта фланца)

-    блок приёмника (без учёта фланца) для исполнений MP / LP / XLP

6,2

3,9 / 5,0 / 8,0

Условия эксплуатации:

-    температура окружающего воздуха, °С

-    относительная влажность окружающего воздуха, %, не более

от -20 до +55 95

- атмосферное давление, кПа

от 84,0 до 106,7

Средний срок службы, лет

10

Средняя наработка до отказа, ч

18000

Знак утверждения типа

наносится на корпуса блоков анализаторов с помощью наклейки и титульный лист руководства по эксплуатации методом компьютерной графики.

Комплектность

Таблица 4 - Комплектность анализаторов

Наименование

Обозначение

Количество

Анализатор пыли LaserDust 1)

-

1 шт.

Автономное ПО «LaserDust»

-

1 экз.

Комплект принадлежностей 2)

-

1 комп.

Комплект эксплуатационной документации 2)

-

1 комп.

кте с дополнительными устройствами. ционной документации согласовываются

1)    Анализаторы могут поставляться в компле

2)    Комплекты принадлежностей и эксплуата при заказе.

Сведения о методах измерений

приведены в руководстве по эксплуатации на анализаторы пыли LaserDust, п. 1.2 «Принцип измерений».

Нормативные документы

Постановление Правительства РФ от 16.11.2020 № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»

ГОСТ 8.606-2012 «ГСИ. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов»

Техническая документация изготовителя
