| Номер в госреестре | 84579-22 |
| Наименование СИ | Датчики давления |
| Обозначение типа СИ | ESPS 3000 Sensor Series |
| Изготовитель | Enivrex AS, Норвегия |
| Год регистрации | 2022 |
| Срок свидетельства | 04.02.2027 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики давления ESPS3000 Sensor Series (далее - датчики) предназначены для измерения избыточного давления различных сред: гидравлического масла и забортной воды.
Принцип действия датчиков основан на конвертировании давления в аналоговый цифровой сигнал. Преобразователь имеет сенсорный элемент, чье постоянное поле отвечает на силу воздействия давления жидкости. Сила воздействия смещает диафрагму внутри преобразователя давления. Это смещение измеряется и преобразуется в электрический сигнал на выходе.
Датчики предназначены для использования под водой и состоят из стального корпуса нержавеющей стали AISI316L и смачиваемая часть нержавеющая сталь 17-4 PH.
Датчики выпускаются в следующих модификациях ESPS3000-Subsea7-0-400BAR и ESPS3000-Subsea7-0-1600BAR, которые отличаются диапазонами измерений.

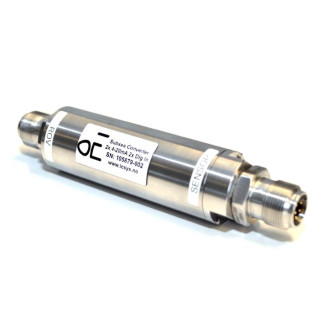

Общий вид датчиков представлен на рисунке 1. Пломбирование датчиков не предусмотрено. Знак поверки наносится на свидетельство о поверке и (или) в паспорт датчиков в соответствии с действующим законодательством. Датчики имеют серийные номера в виде цифрового значения, обеспечивающие идентификацию каждого экземпляра, номер наносится на идентификационную табличку методом гравировки (рисунок 1).
Датчики преобразуют изменение сопротивления в унифицированный выходной сигнал силы постоянного тока в диапазоне от 4 до 20 мА.
Место нанесения серийного номера
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений избыточного давления, МПа (бар) ESPS3000-Subsea7-0-400BAR ESPS3000-Subsea7-0- 1600BAR | от 0 до 40 (от 0 до 400) от 0 до 160 (от 0 до 1600) |
| Пределы допускаемой приведенной к ВПИ* погрешности измерений избыточного давления, % | ± 0,5 |
| * - ВПИ - верхний предел измерений |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение постоянного тока, В | от 8 до 30 |
| Выходной сигнал силы постоянного тока, мА | от 4 до 20 |
| Габаритные размеры (ШхДхВ), мм, не более | 70,5 х 42 х 42 |
| Масса, кг, не более | 1,1 |
| Номинальная глубина погружения морской воды, м | 3000 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность окружающей среды, % | от 0 до +100 100 |
| Средняя наработка на отказ, ч, не менее | 87600 |
| Средний срок службы, лет, не менее | 10 |
наносится на титульный лист паспорта типографским способом.
Таблица 3 - Комплектность датчиков
| Наименование | Обозначение | Количество |
| Датчики давления | ESPS3000 Sensor Series | 1 шт. |
| Паспорт | - | 1 экз. |
приведены в разделе 1.2 паспорта
Приказ Федерального агентства по техническому регулированию и метрологии от 29 июня 2018 г. № 1339 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа».
ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия Техническая документация фирмы Enivrex AS
| Зарегистрировано поверок | 4 |
| Поверителей | 1 |
| Актуальность данных | 06.12.2024 |
