Комплекс измерительный АНП ЛПДС "Воронеж" Обозначение отсутствует, 84570-22

Назначение

Комплекс измерительный АНП ЛПДС «Воронеж» (далее - комплекс) предназначен для измерений и регистрации объема светлых нефтепродуктов при их наливе в автоцистерны.

Описание

Принцип работы комплекса состоит в обработке сигналов от счетчика жидкости и их преобразовании в значение объема нефтепродукта.

В состав комплекса входят:

-    пять наливных стояков на базе АСН -5М;

-    устройство сбора, обработки и регистрации информации на базе персонального компьютера и программируемого логического контроллера NPA-2005 (далее - УОИ);

-    устройство силовой автоматики и щит автоматики;

-    АРМ налива с программным обеспечением.

В состав каждого наливного стояка АСН -5М входят:

-    счетчик жидкости ППВ-100-1,6, далее - счетчик жидкости;

-    устройство съема сигнала УСС-Б-25, далее - УСС;

-    фильтр для очистки нефтепродукта от посторонних примесей;

-    агрегат электронасосный;

-    датчик перелива;

-    две кнопки аварийной остановки налива (одна расположена в верхней части наливной арматуры, другая - в нижней);

-    электроуправляемый клапан-отсекатель;

-    наливная арматура из труб, связанных герметичными шарнирными соединениями, дающими возможность центрирования наливной трубы по отношению к горловине автоцистерны.

Перед наливом нефтепродукта в автоцистерну в АРМ налива оператор задает номер наливного стояка и необходимый для налива объем нефтепродукта. При наливе нефтепродукт из резервуара с помощью электронасоса под давлением подается через фильтр, электроуправ-ляемый клапан, счетчик наливного стояка в автоцистерну. Во время налива нефтепродукта в автоцистерну счетчик жидкости проводит измерения объема нефтепродукта. УСС преобразует измеренное счетчиком жидкости значение объема нефтепродукта в импульсный сигнал, который передается в УОИ и далее в АРМ налива. Результаты измерения объема нефтепродукта используются управляющим контроллером для пуска, регулировки расхода и окончания операции налива автоцистерны с помощью электроуправляемого клапана. Датчик перелива контролирует максимально допустимый уровень нефтепродукта в автоцистерне при ее наливе.

Комплекс позволяет регистрировать объем нефтепродукта по каждой автоцистерне, выдавать управляющие и аварийные сигналы, формировать отчеты и выдавать их на печать.

Измеренная и вычисленная информация может храниться в течение одного года и может быть записана по часам, суткам, неделям или месяцам, а также быть передана по сети ETHERNET.

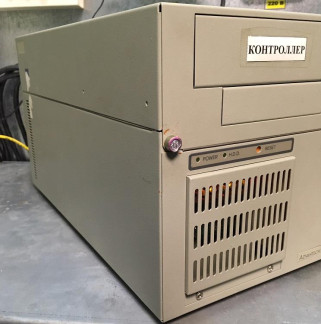

Место нанесения пломбы на контроллер изображено на рисунке 1, внешний вид таблички с заводским номером изображен на рисунке 2.

Места пломбирования счетчиков жидкости и УСС приведены в описании типа счетчиков жидкости СЖ (Регистрационный номер 59916-15).
