| Номер в госреестре | 84520-22 |
| Наименование СИ | Резервуар стальной горизонтальный цилиндрический |
| Обозначение типа СИ | РГС-10 |
| Изготовитель | Акционерное общество "Нижневартовскремсервис" (АО "Нижневартовскремсервис"), г. Нижневартовск |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар стальной горизонтальный цилиндрический РГС-10 (далее - резервуар) предназначен для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Тип резервуара - стальной горизонтальный цилиндрический, номинальной вместимостью 10 м3.
Принцип действия резервуара основан на заполнении его нефтью и нефтепродуктом до определенного уровня, соответствующего заданному значению объема.
Резервуар представляет собой горизонтально расположенный цилиндрический стальной сосуд с днищами. По наружной поверхности резервуар теплоизолирован слоем минеральной ваты и покрыт оцинкованным листом.
Резервуар оборудован смотровой площадкой с лестницей и ограждениями Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки. Заводской номер наносится на маркировочную табличку резервуара (рисунок 1). Резервуар РГС-10 с заводским номером 95 расположен по адресу: Пермский край, Чернушинский район, г. Чернушка, НПС «Чернушка», Арланское НУ АО «Транснефть - Урал». Общий вид резервуара РГС-10 представлен на рисунке 2.
Нанесение знака поверки на средство измерений не предусмотрено.
| А | ||
| Ш ^^''Иижневарт овскремсервис" < ^ | ||
| НЕ | РиЙ РГС- 10-n2-A-CO-4XnV , 1У3615-001-48728610-2014 PID000101200687248 | |
| Обьем.м 10 ■ - 1 . 1 !'■> ДайЛ1';-;!, ,iv0,05 ' ■ ' ‘Г 'У1.., t Ш ' . ^лстное аз?" Л-; 0Л " кс" 1■ 95 .. . • завле».!.Л1о 0,1 11 п 2019 ^ | ||
| ' ) Г?йспостоикос1ь СО 1.ДО 6 'залпов) Насса,кг 3180 t | ||
| -1 | ОТК \с- , | |
| | * | Сделано в России ' 3» 1 | |
| \ г/ . . | - 1: ■ - " _ ; | |

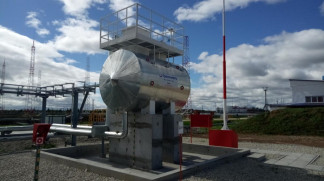

Рисунок 2 - Общий вид резервуара РГС-10
Пломбирование резервуара РГС-10 не предусмотрено.
отсутствует
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 10 |
| Пределы допускаемой относительной погрешности определения вместимости (объёмный метод), % | ±0,25 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: | |
| Температура окружающего воздуха, оС | от -50 до +50 |
| Атмосферное давление, кПа | от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 30 |
наносится на титульный лист паспорта резервуара типографским способом. Комплектность средства измерений.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной горизонтальный цилиндрический | РГС-10 | 1 шт. |
| Паспорт | - | 1 экз. |
| Градуировочная таблица | - | 1 экз. |
приведены в пункте 8 паспорта на резервуар.
Нормативные документы, устанавливающие требования к резервуару стальному горизонтальному цилиндрическому РГС-10
Приказ Росстандарта № 256 от 7 февраля 2018 г. Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 09.11.2025 |
