Государственный реестр средств измерений (ГРСИ)

Установки для отбора проб аэрозолей из атмосферного воздуха воздухо-фильтрующие Обозначение отсутствует, 84510-22

Установки для отбора проб аэрозолей из атмосферного воздуха воздухо-фильтрующие (далее - ВФУ) предназначены для измерений объемного расхода и объема воздуха, прокачиваемого через фильтрующую ткань.
Карточка СИ
Номер в госреестре 84510-22
Наименование СИ Установки для отбора проб аэрозолей из атмосферного воздуха воздухо-фильтрующие
Обозначение типа СИ Обозначение отсутствует
Изготовитель Акционерное общество "Научно-технический центр "Ядерно-физические исследования" (АО "НТЦ "ЯФИ"), г. Санкт-Петербург
Год регистрации 2022
Срок свидетельства 31.01.2027
МПИ (интервал между поверками) 2 года
Описание типа скачать
Методика поверки скачать

Назначение

Установки для отбора проб аэрозолей из атмосферного воздуха воздухо-фильтрующие (далее - ВФУ) предназначены для измерений объемного расхода и объема воздуха, прокачиваемого через фильтрующую ткань.

Описание

Принцип действия ВФУ основан на измерении объемного расхода и объема воздуха по перепаду давлений (дифференциальному давлению) окружающего воздуха и внутри вентиляционного устройства ВФУ с помощью датчика давления воздуха SSCSNBB004NDAA5 .

ВФУ состоит из:

-    камеры устройства (КВАВ) с зоной для всасывания атмосферного воздуха и выходным отверстием для его удаления, вентилятором для нагнетания атмосферного воздуха внутрь камеры и удаления его из камеры;

-    модуля сбора, хранения и обмена данными (МСХОД);

-    датчика расхода воздуха

-    программного обеспечения «Программный комплекс для управления, контроля состояния и хранения результатов измерений воздухо-фильтрующие установки».

На дисплей ВФУ выводятся значения следующих величин (рисунок 1):

-    номер версии программного обеспечения.

-    текущая дата и время;

-    время работы, ч (без нормирования погрешности);

-    объемный расход воздуха, м3/ч;

-    объем воздуха, м3;

-    температура воздуха, оС, (без нормирования погрешности);

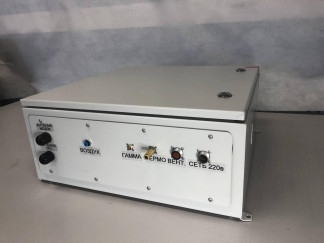

На рисунке 2 приведен внешний вид модуля МСХОД, на рисунке 3 -изображение панели управления МСХОД

Серийные номера КВАВ и МСХОД наносятся на шильдик, закрепленный на корпусе устройства (рисунки 6 и 7).

Предусмотрено пломбирование модулей КВАВ и МСХОД. На рисунках 4 и 5 показаны места пломбирования.

АО «НТЦ «ЯФИ»

Воздухо-фильтрующая установка

год изготовления: 201 I питание: -170-260В, 500ВА

Рисунок 9 - Знак утверждения типа и заводской номер на шильдике

Программное обеспечение

ВФУ имеет встроенное программное обеспечение (ПО), которое устанавливается на стадии производства. Доступа к цифровому идентификатору ПО нет.

Идентификационные данные метрологически значимого ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные метрологически значимого ПО

Идентификационные данные (признаки)

Значения

Встроенное ПО

Идентификационное наименование ПО

Afm.hex

Номер версии (идентификационный номер) ПО

Не ниже 2.16.2

Цифровой идентификатор ПО

-

Алгоритм вычисления цифрового идентификатора ПО

-

Нормирование метрологических характеристик установок для отбора проб аэрозолей из атмосферного воздуха воздухо-фильтрующих проведено с учетом того, что программное обеспечение является неотъемлемой частью воздухо-фильтрующих установок для отбора проб аэрозолей из атмосферного воздуха».

В соответствии с Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний».

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений объемного расхода воздуха, м3/ч

от 250 до 1400

Пределы допускаемой относительной погрешности измерений объемного расхода и объема воздуха, %

±15

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Напряжение питания ВФУ от сети переменного тока, В

от 167 до 268

Потребляемая мощность, В-А, не более

500

Температура окружающего воздуха, оС

от - 40 до +50

Атмосферное давление, кПа

от 86 до 106,7

Относительная влажность, %

до 98 при 35 оС

Габаритные размеры камеры КВАВ (длина, ширина, высота), мм, не более

700; 800; 670

Габаритные размеры МСХОД (длина, ширина, высота), мм, не более

500; 500; 260

Масса КВАВ, кг, не более

32

Масса МСХОД, кг, не более

30

Наработка на отказ, ч

20000

Средний срок службы, лет

8

Знак утверждения типа

наносится на шильдики, расположенные на стенке корпусов КВАВ и МСХОД и на титульные листы руководства по эксплуатации и формуляра.

Комплектность

Таблица 4 - Комплектность поставки ВФУ

Наименование

Обозначение

Коли

чество

Установка для отбора проб аэрозолей из атмосферного воздуха воздухо-фильтрующая в составе:

-Камера устройства с вентилятором (КВАВ)

-Модуль сбора, хранения и обмена данными (МСХОД)

-Блок детектирования (БД) потока гамма-излучения

РНПИ.1044.00.00.00

1

РНПИ.1039.00.00.00

1

АСРКБ1У.14-01

1

Комплект соединительных кабелей

-

1

Руководство по эксплуатации

РНПИ.1044.00.00.00 РЭ

1

Формуляр

РНПИ.1044.00.00.00 ФО

1

Сведения о методах измерений

приведены в Руководстве по эксплуатации РНПИ.1044.00.00.00 РЭ (раздел 7)

Нормативные документы

ТУ 26.30.60-1044-23151859-19. Установки для отбора проб аэрозолей из атмосферного воздуха воздухо-фильтрующие. Технические условия

Зарегистрировано поверок 16
Поверителей 1
Актуальность данных 10.07.2025
