| Номер в госреестре | 84497-22 |
| Наименование СИ | Термопреобразователи сопротивления |
| Обозначение типа СИ | 614 |
| Изготовитель | Senmatic A/S, Дания |
| Год регистрации | 2022 |
| Срок свидетельства | 26.01.2027 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Термопреобразователи сопротивления 614 (далее - ТС) предназначены для измерений температуры жидких и газообразных сред в криогенных или охлаждаемых резервуарах с двойной оболочкой.
Принцип действия основан на зависимости электрического сопротивления чувствительного элемента (ЧЭ) от измеряемой температуры.
Конструктивно ТС состоят из наконечника, в котором размещены один или два чувствительных элемента Pt100 по ГОСТ 6651-2009 или с индивидуальной градуировочной характеристикой по функции Календара-Ван-Дюзена, гибкого стального кабеля-троса с минеральной изоляцией, внутри которого проложены соединительные линии связи ЧЭ, и различных видов монтажных приспособлений. В верхней части ТС имеют выводные провода или кабельный вывод для подключения к вторичному преобразователю температуры.
ТС изготавливаются во взрывозащищенном исполнении с маркировкой 0Ex ia IIC T4/T6 Ga Х.
Нанесение знака поверки на ТС не предусмотрено. Заводской серийный номер, обеспечивающий идентификацию каждого экземпляра средства измерений, печатается на индивидуальной этикетке, и имеет цифровое или буквенно-цифровое обозначение.

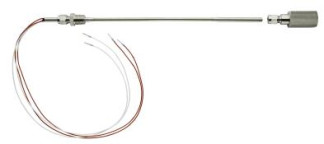

Общий вид ТС представлен на рисунке 1.
)
Рисунок 1 - Общий вид термопреобразователей сопротивления 614
Пломбирование ТС не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименования характеристики | Значение |
| Диапазон измерений температуры, °С | от -200 до +100 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С:* - класс допуска А - класс допуска В | ±(0,15+0,002-|t|) ±(0,3+0,005- |t|) |
| *В соответствии с заказом Примечание - t - измеренное значение температуры, °С | |
Таблица 2 - Основные технические характеристики
| Наименования характеристики | Значение |
| Минимальная глубина погружения, мм | 60 |
| Схема соединений выводов | 3-х или 4-х проводная* |
| Максимальное избыточное рабочее давление, МПа | 5 |
| Габаритные размеры - диаметр наконечника с чувствительным элементом, мм - диаметр кабель-троса, мм - длина, м | 6 4,5 или 6** от 2 до 300 |
| Масса, кг, не более | от 0,3 до 54 |
| Условия эксплуатации: - температура окружающей среды для выводных проводов и кабельных выводов (выше монтажного фланца), °С - температура окружающей среды для кабель-троса (ниже монтажного фланца), °С - относительная влажность, % - атмосферное давление, кПа | от -50 до +70 от -200 до +100 от 0 до 100 от 84,0 до 106,7 |
| * В соответствии с заказом ** 4,5 мм для ТС с одним ЧЭ, 6 мм - с двумя ЧЭ. | |
Нанесение знака утверждения типа на средство измерений не предусмотрено. Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации и на паспорт.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Т ермопреобразователь сопротивления | 614 | 1 шт |
| Руководство по эксплуатации | 00809-0107-5614 | 1 экз. |
| Наименование | Обозначение | Количество |
| Паспорт | - | 1 экз. |
приведены в разделе 1 «Основные сведения об изделии» паспорта.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
Техническая документация изготовителя Senmatic A/S
