| Номер в госреестре | 84461-22 |
| Наименование СИ | Резервуар стальной вертикальный цилиндрический |
| Обозначение типа СИ | РВС-1000 |
| Изготовитель | ООО "ПИК Башуралэнергострой" |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар стальной вертикальный цилиндрический РВС-1000 (далее - резервуар) предназначен для измерения объема мазута, а также для его приема и хранения.
Принцип действия резервуара основан на измерении объема нефтепродукта в зависимости от уровня его наполнения.
Резервуар представляет собой металлический сосуд, состоящий из цилиндрической стенки с теплоизоляцией, со стационарной крышей, имеющей уклон от центра к периферии.
Стенки, днище и кровля резервуара изготовлены из листовой стали. В нижнем поясе стенки резервуара имеется люк-лаз, на противоположной стороне имеется смотровой люк.
Резервуар снабжен площадкой обслуживания и лестницей для доступа на крышу. В крыше резервуара имеются смотровой (световой) люки и вентиляционные патрубки.
Серийный номер в виде буквенно-цифровых значений нанесен на цилиндрическую стенку резервуара аэрографическим способом и на паспорт типографским способом.
Резервуар стальной вертикальный цилиндрический РВС-1000 с серийным № 3 расположен на производственной площадке Уфимской ТЭЦ-3, 450045, Башкортостан, г. Уфа. Нанесение знака поверки на средство измерений не предусмотрено.

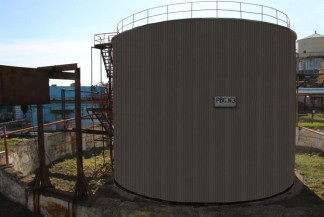

Общий вид резервуара представлен на рисунке 1.
отсутствует
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 1000 |
| Пределы допускаемой относительной погрешности определения вместимости (при геометрическом методе), % | ±0,20 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры, мм | |
| - высота резервуара | 9540 |
| - диаметр резервуара по нижнему поясу | 12022 |
| Условия эксплуатации: | |
| - температура окружающего воздуха, °С | от -40 до +40 |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 20 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной вертикальный цилиндрический заводской №3 | РВС-1000 | 1 шт. |
| Паспорт | - | 1 экз. |
| Г радуировочная таблица | - | 1 экз. |
приведены в п. 3.6 «Определение объема мазута в резервуаре» паспорта на резервуар
Нормативные документы, устанавливающие требования к резервуару стальному вертикальному цилиндрическому РВС-1000
Приказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости"
