| Номер в госреестре | 84327-22 |
| Наименование СИ | Эквиваленты сети |
| Обозначение типа СИ | HV-AN 150 |
| Изготовитель | "AMETEK CTS Europe GmbH", Германия |
| Год регистрации | 2022 |
| Срок свидетельства | 11.01.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Эквиваленты сети HV-AN 150 (далее по тексту - эквиваленты сети) предназначены для измерений несимметричного напряжения индустриальных радиопомех совместно с измерительными приемниками (анализаторами спектра, селективными вольтметрами).
Конструктивно эквивалент сети выполнен в виде моноблока. Управление работой эквивалента сети осуществляется механической перемычкой.
Принцип работы эквивалентов сети (V-образный эквивалент сети) заключается в обеспечении передачи питающего напряжения от сети электропитания к испытываемому объекту (техническое средство - источник индустриальных радиопомех), нагрузки объекта на нормированный импеданс, фильтрации сигнала радиопомех и подачи его на выход со стандартизованным сопротивлением 50 Ом для последующего измерения (анализатором спектра, селективным вольтметром).

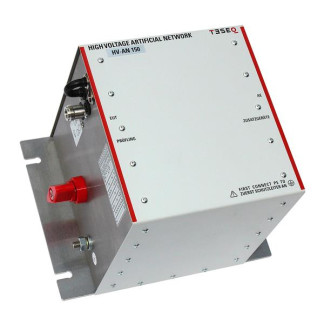

Общий вид эквивалентов сети, места пломбировки от несанкционированного доступа, нанесения наклейки «Знак утверждения типа», знака поверки и заводского номера представлены на рисунках 1,2,3. Заводской номер наносится снизу на левую панель корпуса эквивалента сети в виде наклейки в формате «SERIAL No. ХХХХХ».
места для пломбировки от несанкционированного доступа место нанесения знака
__________утверждения типа
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование параметра (характеристики) | Значение параметра (характеристики) |
| Диапазон рабочих частот, кГц | от 10 до 4-105 |
| Коэффициент калибровки, дБ, не более - в диапазоне частот от 10 до 100 кГц включ. - в диапазоне частот от 100 кГц до 108 МГц включ. - в диапазоне частот от 108 до 400 МГц включ. | °, о Ч ^ VO £ |
| Пределы допускаемой абсолютной погрешности коэффициента калибровки, дБ, не более | ±2,0 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (ширина х высота х глубина), мм, не более | 180x180x230 |
| Масса, кг, не более | 4,2 |
| Тип соединителя на лицевой панели «О-*» | N-тип |
| Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре +25 °С, %, не более - атмосферное давление | от +15 до +25 80 от 630 до 795 |
наносится на титульный лист эксплуатационной документации типографским способом и на корпус эквивалента сети методом наклейки.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт. |
| Эквивалент сети | HV-AN 150 | 1 |
| Руководство по эксплуатации | - | 1 |
приведены в эксплуатационном документе.
Приказ Федерального агентства по техническому регулированию и метрологии от
3 сентября 2021 года № 1942 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2-109 Гц».
ГОСТ 30805.16.1.2-2013. Совместимость технических средств электромагнитная. Требования к аппаратуре для измерения параметров индустриальных радиопомех и помехоустойчивости и методы измерений. Часть 1-2. Аппаратура для измерения параметров индустриальных радиопомех и помехоустойчивости. Устройства для измерения кондуктивных радиопомех и испытаний на устойчивость к кондуктивным радиопомехам.
| Зарегистрировано поверок | 11 |
| Поверителей | 2 |
| Актуальность данных | 14.06.2025 |
