| Номер в госреестре | 84149-21 |
| Наименование СИ | Эквиваленты сети |
| Обозначение типа СИ | PMM L |
| Изготовитель | "Narda Safety Test Solutions S.r.l.", Италия |
| Год регистрации | 2021 |
| Срок свидетельства | 20.12.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Эквиваленты сети PMM L (далее по тексту - эквиваленты сети) предназначены для измерений несимметричного напряжения индустриальных радиопомех совместно с измерительными приемниками (анализаторами спектра, селективными вольтметрами).
Конструктивно эквиваленты сети выполнены в виде моноблока. Управление работой эквивалентов сети осуществляется как в ручном режиме при помощи клавиш управления, расположенных на лицевой панели, так и дистанционно.
Принцип работы эквивалентов сети (V-образные эквиваленты сети) заключается в обеспечении передачи питающего напряжения от сети электропитания к испытываемому объекту (техническое средство - источник индустриальных радиопомех), нагрузки объекта на нормированный импеданс, фильтрации сигнала радиопомех и подачи его на выход со стандартизованным сопротивлением 50 Ом для последующего измерения (анализатором спектра, селективным вольтметром).
Эквиваленты сети PMM L выпускаются в 7 модификациях. Модификации эквивалентов сети отличаются значениями номинальными рабочих токов (100А,63А, 32А и 16А), типами радиочастотного соединителя (N тип (розетка) для эквивалентов сети L1-150M1, L1-150M; BNC (розетка) для эквивалентов сети L3-64, L3-64/690, L2-16B, L3-32, L3-100).

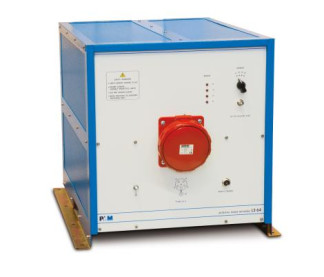

Общий вид эквивалентов сети, места пломбировки от несанкционированного доступа, нанесения наклейки «Знак утверждения типа», знака поверки и заводского номера представлены на рисунках 1,2. Заводской номер наносится сверху на заднюю панель корпуса эквивалента сети в виде наклейки в формате «S.N. ХХХХХХХХХХ».
места для пломбировки от несанкционированного доступа Рисунок 2 - Места для пломбировки, нанесения заводского номера и знака поверки
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон рабочих частот, МГц: | |
| L1-150M | от 0,1 до 200 |
| L1-150M1 | от 0,01 до 400 |
| L2-16B, L3-100, L3-64, L3-64/690, L3-32 | от 0,009 до 30 |
| Коэффициент калибровки, дБ, не более: для L2-16B, L3-32, L3-100, L3-64, L3-64/690 | 3,0 |
| для L1-150M1, L1-150M | |
| в диапазоне частот до 30 МГц включ. | 3,0 |
| в диапазоне частот св. 30 МГц | 10,0 |
| Пределы допускаемой абсолютной погрешности коэффициента калибровки, дБ | ±2,0 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение | ||||||
| L1-150M | L1-150M1 | L2-16B | L3-100 | L3-64 | L3-64/690 | L3-32 | |
| Габаритные размеры (длина х ширина х высота), мм, не более | 230 х 105 х 410 | 230 х 105 х 285 | 465 х 450 х 740 | 342 х 254 х 510 | |||
| Масса, кг, не более | 5 | 5,5 | 70 | 50 | 16,5 | ||
| Тип радиочастотного соединителя | N тип (розетка) | BNC (розетка) | |||||
| Параметры электропитания номинальный выходной ток, А | 100 | 16 | 100 | 63 | 60 | 32/16 | |
| Условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре +25 °С, %, не более | от +15 до +25 80 | ||||||
наносится на титульный лист эксплуатационной документации типографским способом и на корпус эквивалента сети методом наклейки.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение (модификации) | Количество, шт. |
| Эквивалент сети PMM L | L1-150M | 1 (по заказу) |
| L1-150M1 | 1 (по заказу) | |
| L2-16B | 1 (по заказу) | |
| L3-32 | 1 (по заказу) | |
| L3-64 | 1 (по заказу) | |
| L3-64/690 | 1 (по заказу) | |
| L3-100 | 1 (по заказу) | |
| Руководство по эксплуатации | - | 1 |
| Методика поверки | - | 1 |
приведены в разделе 3 «Использование по назначению» документа «Эквиваленты сети PMM L. Руководство по эксплуатации»
Нормативные документы, устанавливающие требования к эквивалентам сети PMM L
ГОСТ Р 8.648-2008 ГСИ. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 110'2 до 2109 Гц
ГОСТ 30805.16.1.2-2013. Совместимость технических средств электромагнитная. Требования к аппаратуре для измерения параметров индустриальных радиопомех и помехоустойчивости и методы измерений. Часть 1-2. Аппаратура для измерения параметров индустриальных радиопомех и помехоустойчивости. Устройства для измерения кондуктивных радиопомех и испытаний на устойчивость к кондуктивным радиопомехам
| Зарегистрировано поверок | 12 |
| Поверителей | 4 |
| Актуальность данных | 23.10.2025 |
