| Номер в госреестре | 83864-21 |
| Наименование СИ | Установка для измерения длины трубы |
| Обозначение типа СИ | УИДТ |
| Изготовитель | ООО НПФ "Метмаш" |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установка для измерения длины трубы УИДТ (далее - установка) предназначена для поштучного измерения длины трубы.
Принцип действия установки заключается в измерении числа импульсов от энкодерного датчика, установленного на измерительной линейке, перемещающейся вдоль неподвижной трубы. При пересечении лучом первого лазерного датчика переднего торца трубы, установка подает сигнал начала измерения, сигнал от датчика поступает на вход контроллера. При пересечении лучом второго лазерного датчика заднего торца трубы, установка подает сигнал конца измерения, сигнал от датчика поступает на другой вход контроллера. Полученное значение числа импульсов умножается на цену деления импульса в миллиметрах и суммируется с фиксированным расстоянием между лазерными датчиками. Измеренное значение сохраняется в памяти контроллера. Установка реверсивная, измерение длины трубы происходит как в прямом, так и в обратном направлении.
Установка состоит из измерительной линейки, установленной на направляющей из алюминиевого профиля, измерительного шкафа и пульта управления.
Измерительная линейка представляет собой П-образный каркас (рисунок 2) с приводом (ST86-150 шаговый двигатель с энкодером), на торцах которого установлены два лазерных триангуляционных датчика серии LD3.2.
Шкаф измерительный состоит из блока питания и контроллера. Управление установкой осуществляется с помощью пульта управления со встроенным компьютером (рисунок 3).
К установке данного типа относится установка для измерения длины трубы УИДТ с заводским номером 120-133.00.01.00.00.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер в виде цифрового обозначения указан на маркировочной табличке, расположенной на измерительном шкафу, методом лазерной гравировки.

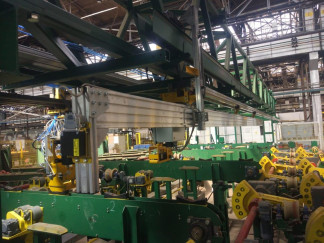

Общий вид установки представлен на рисунке 1, схематическое изображение измерительной линейки в сборе - на рисунке 2, пульт управления - на рисунке 3.
Программное обеспечение (далее - ПО) установлено на компьютере, встроенном в пульт управления установки. ПО предназначено для автоматического поштучного измерения длины труб в потоке, наладки, калибровки, проверки точности и визуализации полученных данных на мониторе.
Уровень защиты ПО установки от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ПО УИДТ |
| Номер версии (идентификационный номер) ПО | V1.0 |
| Цифровой идентификатор ПО | — |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений длины трубы, м | от 6 до 13 |
| Пределы допускаемой абсолютной погрешности измерений длины трубы, мм | ± 2 |
| Наименование характеристики | Значение |
| Производительность, труб/ч, не менее | 110 |
| Скорость «линейки» во время измерения длины, м/с | от 0,4 до 0,6 |
| Габаритные размеры, мм, не более | |
| - высота | 3570 |
| - ширина | 1000 |
| - длина | 15010 |
| Масса, кг, не более | 245 |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | 220 ± 22 |
| - частота переменного тока, Г ц | 50 ± 1 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от + 5 до + 40 |
| - относительная влажность воздуха, %, не более | 70 |
наносится на титульный лист руководства по эксплуатации типографским способом. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Установка для измерения длины трубы | УИДТ | 1 шт. |
| Руководство по эксплуатации | 120-133.00.01.00.00 РЭ | 1 экз. |
приведены в разделе 2 «Использование по назначению» документа 120-133.00.01.00.00 РЭ «Установка для измерения длины трубы УИДТ. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к установке для измерения длины трубы УИДТ
Приказ Федерального агентства по техническому регулированию и метрологии от
29.12.2018 г. № 2840 Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 110"9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм
