| Номер в госреестре | 83838-21 |
| Наименование СИ | Резервуар стальной горизонтальный наземный |
| Обозначение типа СИ | РГСН-20 (5+5+10) |
| Изготовитель | Закрытое акционерное общество "АлтайСпецИзделия" (ЗАО "АлтайСпецИзделия"), г. Барнаул |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар стальной горизонтальный наземный РГСН-20 (5+5+10) (далее -резервуар) предназначен для измерений объема (вместимости) при приеме, хранении и отпуске нефтепродуктов.
Резервуар стальной горизонтальный наземный РГСН-20 (5+5+10) представляет собой стальной металлический сосуд в форме горизонтального цилиндра с плоскими днищами наземного расположения. Резервуар является двухстенным и трехкамерным. Резервуар оборудован смотровыми люками-лазами, в которых размещены лестницы для спуска обслуживающего персонала внутрь камер резервуара. В верхней части резервуара предусмотрены площадки, предназначенные для удобства и безопасности перемещения обслуживающего персонала. По периметру верхней части резервуара установлены секции ограждения.
Принцип действия резервуара основан на заполнении его нефтепродуктом до произвольных уровней, соответствующих определенным объемам (вместимостям), приведенным в градуировочной таблице резервуара.
Резервуар стальной горизонтальный наземный РГСН-20 (5+5+10) расположен по адресу: г. Челябинск, контейнерная автозаправочная станция КАЗС-5.2+10.1Д.

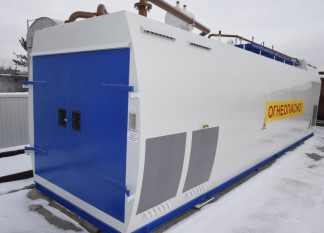

Внешний вид резервуара стального горизонтального наземного РГСН-20 (5+5+10) в составе контейнерной автозаправочной станции КАЗС-5.2+10.1Д представлен на рисунке
1.
Эскиз общего вида резервуара стального горизонтального наземного РГСН-20 (5+5+10) представлен на рисунке 2.
Пломбирование резервуара стального горизонтального наземного РГСН-20 (5+5+10) не предусмотрено.
Знак поверки наносится на свидетельство о поверке и в градуировочную таблицу. Заводской номер наносится в паспорт на резервуар типографическим способом и на маркировочную табличку контейнерной автозаправочной станции КАЗС-5.2+10.1Д ударным способом.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Количество камер | 3 |
| Номинальная вместимость, м3: | |
| - первая внутренняя камера | 5 |
| - вторая внутренняя камера | 5 |
| - третья внутренняя камера | 10 |
| Пределы допускаемой относительной погрешности при измерении | ±0,25 |
| вместимости резервуара, % |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| Измеряемая среда | нефтепродукты |
| Температура измеряемой среды, °С | от -40 до +90 |
| Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа | от -60 до +40 от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 25 |
наносится на титульный лист паспорта резервуара печатным методом. Комплектность средства измерений
Таблица 3 - Комплектность резервуара
| Наименование | Обозначение | Коли чество |
| Резервуар стальной горизонтальный наземный | РГСН-20 (5+5+10) | 1 шт. |
| Резервуар стальной горизонтальный наземный РГСН-20 (5+5+10). Паспорт | - | 1 экз. |
приведены в разделе 7 «Заметки по эксплуатации» паспорта.
Нормативные документы, устанавливающие требования к резервуару стальному горизонтальному наземному РГСН-20 (5+5+10)
Приказ Росстандарта от 07.02.2018 № 256 об утверждении Государственной поверочной схемыа для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
