| Номер в госреестре | 83724-21 |
| Наименование СИ | Измерители емкости |
| Обозначение типа СИ | U1701B |
| Изготовитель | Компания "Keysight Technologies, Inc.", США. Завод-изготовитель: "Keysight Technologies Malaysia Sdn. Bhd", Малайзия |
| Год регистрации | 2021 |
| Срок свидетельства | 17.11.2026 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители емкости U1701B (далее по тексту - измерители) предназначены для измерений электрической емкости электронных компонентов электрических цепей.
Измерители представляют собой переносные цифровые измерительные приборы (ЦИП).
Принцип действия измерителей основан на заряде конденсатора известным током, измерении времени заряда и вычислении электрической емкости. При этом аналоговые сигналы преобразуются в цифровую форму с помощью аналого-цифрового преобразователя (АЦП), обрабатываются микроконтроллером и отображается в виде результата измерений на жидкокристаллическом дисплее с подсветкой.
Для выбора режима измерений в измерителях используются функциональные кнопки.
Управление процессами измерений осуществляется встроенным микроконтроллером. Результаты измерений могут отображаться на дисплее в цифровом виде, сохраняться во внутренней памяти измерителей или передаваться на внешний ПК с помощью интерфейса IR (инфракрасный порт).
Измерители имеют сервисные функции индикации заряда батареи питания, автоматического отключения при бездействии; ручного и автоматического выбора диапазона измерений; визуального и звукового оповещения в режиме определения отклонения от допуска; режима сравнения с 25 наборами настроек верхнего и нижнего пределов, хранимых в энергонезависимой памяти; регистрации средних, минимальных и максимальных значений; режима относительных измерений, позволяющий определить разницу между стандартным и измеряемым значением.
Основные узлы измерителей: источник тока, таймер, блок нормализации сигналов, АЦП, микроконтроллер, устройство управления, блок питания, клавиатура, дисплей.
Конструктивно измерители выполнены в изолированных пластиковых корпусах прямоугольной формы.
На лицевой панели измерителей расположены дисплей, функциональные клавиши, входные разъемы, входные разъемы.
На задней панели измерителей расположены батарейный отсек, инфракрасный порт и подставка.
Общий вид измерителей представлен на рисунке 1 .
Пломбирование измерителей емкости U1701B не предусмотрено.
Нанесение знака поверки на измерители не предусмотрено.
Место нанесения заводских (серийных) номеров - на тыльной панели корпуса; способ нанесения - типографская печать на бумажной наклейке; формат - буквенно-цифровой код, состоящий из букв латинского алфавита и арабских цифр.

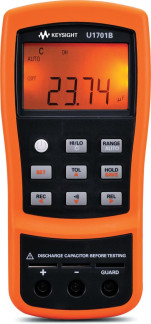

Рисунок 1 - Общий вид измерителей емкости U1701B
отсутствует.
Таблица 1 - Метрологические характеристики измерителей емкости U1701B в режиме измерений электрической емкости__
| Пределы измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений, нФ, мкФ, мФ |
| 1000,0 пФ | 0,1 пФ | ±(0,1-C+20 е.м.р.) |
| 10,000 нФ | 0,001 нФ | ±(0,01-C+5 е.м.р.) |
| 100,00 нФ | 0,01 нФ | ±(0,005-C+21 е.м.р.) |
| 1000,0 нФ | 0,1 нФ | |
| 10,000 мкФ | 0,001 мкФ | |
| 100,00 мкФ | 0,01 мкФ | ±(0,01-C+21 е.м.р.) |
| 1000,0 мкФ | 0,1 мкФ | |
| 10,000 мФ | 0,001 мФ | |
| 199,99 мФ 1} | 0,01 мФ | ±(0,02-C+41 е.м.р.) |
| Примечания: C - измеренное значение электрической емкости, нФ, мкФ, мФ; 1) - погрешность нормирована до 100 мФ | ||
| Модификация | Температурный коэффициент, /°С |
| U1701B | 0,1 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение постоянного тока, В | 9 |
| Габаритные размеры, мм, (длинахширинахвысота) | 184x87x41 |
| Масса, кг | 0,32 |
| Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % | от +18 до +28 до 80 |
| Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % | от 0 до +50 до 80 при температуре +30 °С |
| Средний срок службы, лет | 10 |
| Средняя наработка на отказ, ч | 10 000 |
наносится на титульный лист руководства по эксплуатации типографским способом. Нанесение знака утверждения типа на средство измерений не предусмотрено.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Измеритель емкости U1701B | - | 1 шт. |
| Измерительные кабели с зажимами типа «крокодил» | - | 2 шт. |
| Батарея питания | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
приведены в руководстве по эксплуатации в разделе 2 «Функции и возможности».
Нормативные документы, устанавливающие требования к измерителям емкости U1701B
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»
ГОСТ 8.371-80 «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости»
| Зарегистрировано поверок | 3 |
| Поверителей | 2 |
| Актуальность данных | 12.06.2025 |
