| Номер в госреестре | 83681-21 |
| Наименование СИ | Приборы |
| Обозначение типа СИ | Омега-М2 |
| Изготовитель | Общество с ограниченной ответственностью "Научно-производственный центр "Судовые электротехнические системы" (ООО "НПЦ "СЭС"), г. Санкт-Петербург |
| Год регистрации | 2021 |
| Срок свидетельства | 16.11.2026 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы Омега-М2 (далее - приборы) предназначены для измерений сопротивления изоляции изолированной от земли (корпуса) электрической сети постоянного тока напряжением от 175 до 320 В, обесточенной или находящейся под напряжением, с ёмкостью контролируемой сети относительно корпуса до 300 мкФ.
Принцип действия приборов основан на выделении напряжения сигнала, пропорционального сопротивлению изоляции контролируемой сети, по результатам обработки напряжений сигналов, измеренных на измерительном шунте в два цикла. В первом цикле измеряется протекающий через измерительный шунт ток, создаваемый напряжением контролируемой сети без приложения измерительного напряжения. В случае обесточенной сети ток равен нулю. Во втором цикле к контролируемой сети прикладывается источник измерительного напряжения относительно земли и повторно измеряется ток, протекающий через шунт. На основании разницы токов, измеренных в двух циклах, вычисляется эквивалентное сопротивление изоляции двух полюсов.
Конструктивно прибор выполнен в металлическом корпусе, неделимом на составные части, со степенью защиты IP21.
На лицевой части прибора расположены кнопка и индикатор подачи питания, кнопка проверки работоспособности прибора в режиме самоконтроля, цифровой индикатор, обеспечивающий отображение измеренного электрического сопротивления изоляции контролируемой сети, и два светодиода, сигнализирующие о снижении сопротивления изоляции контролируемой сети относительно предупредительной и аварийной уставок.
В нижней части прибора расположены электрические соединители для подключения кабелей питания, контролируемой сети, внешней звуковой и световой сигнализации.
Корпус прибора пломбируется изготовителем с целью предотвращения вскрытия и несанкционированного доступа к внутренним частям прибора. Пломбирование корпуса исключает возможность непреднамеренного изменения программного обеспечения.

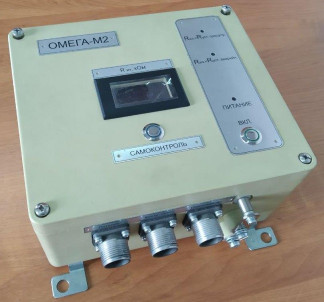

Общий вид прибора, место нанесения знака поверки и схема его пломбировки представлены на рисунке 1.
Заводской номер прибора наносится на фирменную планку на боковой поверхности корпуса в формате «Зав. № XY», где Х-число от 0 до ю, Y-число от 0 до 9.
Метрологически значимая часть программного обеспечения (ПО) находится в исполняемом файле «omega_m2_izm.hex».
Уровень защиты ПО приборов «высокий» в соответствии с Р50.2.077 2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | omega m2 izm.hex |
| Номер версии (идентификационный номер) ПО | U.1 |
| Цифровой идентификатор ПО (контрольная сумма) | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений сопротивления изоляции: - под рабочим напряжением сети, кОм; - при снятом напряжении, кОм | от 10 до 100 от 10 до 1000 |
| Пределы допускаемой относительной погрешности измерений сопротивления изоляции контролируемой сети, % | ±20 |
| Наименование характеристики | Значение |
| Параметры контролируемой сети - напряжение контролируемой сети постоянного тока, В - значение емкости контролируемой сети относительно земли, мкФ, не более | от 175 до 320 300 |
| Питание от сети переменного тока: - напряжение, В - частота, Гц | от 90 до 260 от 47 до 440 |
| Потребляемая мощность, Вт, не более | 15 |
| Габаритные размеры (длина х ширина х высота) мм, не более | 230x127x245 |
| Масса прибора, кг, не более | 3,9 |
| Условия эксплуатации: - температура окружающей среды, °С; - относительная влажность (при температуре +35 °С), %, не более; - атмосферное давление, кПа (мм рт. ст.); - устойчивость и прочность к воздействию синусоидальной вибрации: - в диапазоне частот, Гц - амплитуда виброускорения, м/с2 (g), не более - отсутствие резонанса конструктивных элементов в диапазоне, Гц - устойчивость и прочность к воздействию механических ударов одиночного действия: - пиковое ударное ускорение м/с2 (g), не более - длительность действия ударного импульса, мс - количество ударов - устойчивость к воздействию наклонов при воздействии в любом направлении: - длительных наклонов без ограничения времени, мин, не менее максимальный угол наклона - кратковременных наклонов время, мин, не более максимальный угол наклона - прочность при воздействии соляного (морского) тумана с характеристиками: - температура, °С - водность тумана, г/м2 - дисперсность тумана, мкм (% капель) - напряженность постоянного магнитного поля, А/м (Э), не более - напряженность переменного магнитного поля с частотой 50 Гц, А/м (Э), не более | от 0 до +40 98 от 84 до 106 (от 630 до 795) от 1 до 60 19,6 (2) от 1 до 60 147 (15) от 0,5 до 2,0 9 5 ±15° 3 ±30° +35 от 2 до 3 от 1 до 10 (95) 400 (5) 80 (1) |
| Средний срок службы, лет Средняя наработка на отказ, ч | 20 50000 |
наносится на боковую панель прибора под фирменной планкой изделия в виде наклейки и на титульный лист эксплуатационной документации типографским способом.
Таблица 4 - Комплектность приборов
| Наименование | Обозначение | Количество |
| Прибор Омега-М2 | ИУДШ.411622.004 | 1 шт. |
| Комплект монтажных частей | - | 1 шт. |
| Поверочный комплект | ИУДТТТ 305659 004 | 1 шт. |
| Руководство по эксплуатации | ИУДШ.411622.004 РЭ | 1 экз. |
| Паспорт | ИУДШ.411622.004 ПС | 1 экз. |
| Методика поверки | МП 2071-0002-2021 | 1 экз. |
приведены в разделе 2 «Использование по назначению» руководства по эксплуатации ИУДШ.411622.004 РЭ «Прибор Омега-М2».
Перечень измерений, относящихся к сфере государственного регулирования обеспечения единства измерений, утвержден постановлением Правительства Российской Федерации № 1847 от 16 ноября 2020 года
Государственная поверочная схема для средств измерений электрического сопротивления, утверждена приказом Федерального агентства по техническому регулированию и метрологии № 146 от 15 февраля 2016 года
ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
Технические условия. ИУДШ.411622.003 ТУ «Приборы Омега-М1, Омега-М2»
