| Номер в госреестре | 83624-21 |
| Наименование СИ | Установка эталонная поверочная |
| Обозначение типа СИ | ЭПУ |
| Изготовитель | Акционерное общество "Нефтеавтоматика" (АО "Нефтеавтоматика"), г. Уфа |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установка эталонная поверочная ЭПУ (далее - ЭПУ) предназначена для хранения, воспроизведения и передачи единицы объема жидкости при поверке трубопоршневых поверочных установок (ТПУ) 1-го и 2-го разряда в соответствии с Частью 2 Приказа Росстандарта от 07.02.2018 № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости».
Принцип действия ЭПУ основан на сравнении объема жидкости, измеренного эталонным мерником, и объема жидкости, вытесненным поршнем из измерительного участка ТПУ, с применением компаратора.
В состав ЭПУ входят эталонный мерник 1-го разряда, камерный счетчик жидкости с диапазоном расхода от 4,5 до 45 м3/ч, применяемый в качестве компаратора (далее - компаратор), преобразователи температуры и давления, устройство обработки информации, термометр, манометры, емкость-хранилище, насосы, фильтр тонкой очистки, регулятор расхода, запорная арматура, связанные между собой трубопроводами и размещенные на металлической раме. ЭПУ подключают к ТПУ при помощи гибких шлангов.
ЭПУ выполняют следующие функции:
- определение вместимости измерительного участка ТПУ;
- индикацию объемного расхода;
- измерение температуры;
- измерение давления;
- воспроизведение объема жидкости.

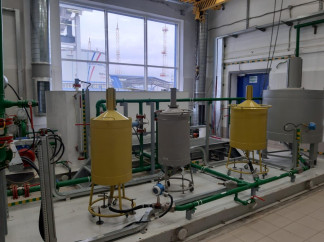

ЭПУ имеет стационарное исполнение на металлической раме. В состав ЭПУ входят средства измерений (СИ), приведенными в таблице 1:
Таблица 1
| Наименование СИ | Зав. № | Регистра ционный номер | Метрологические характеристики |
| Мерник металлический эталонный 1-го разряда М1р-1000-03, ОАО «КОЗ «Эталон» | 01 | 62847-15 | Номинальная вместимость 1000,0 дм3, Пределы допускаемой относительной погрешности ±0,02 % |
| Мерник металлический эталонный 1-го разряда М1р-200-01, ОАО «КОЗ «Эталон» | 02 | 62847-15 | Номинальная вместимость 200,0 дм3, Пределы допускаемой относительной-погрешности ±0,02 % |
| Наименование СИ | Зав. № | Регистра ционный номер | Метрологические характеристики |
| Датчик давления Метран-150 TGR АО «ПГ «Метран» | 1599060 | 32854-13 | от 0 до 1,6 МПа, КТ 0,5 |
| Манометр МП 160НН-1,0 МПа-0,6, НПО «ЮМАС» | 1806260135 1803210009 1806260127 1806260134 1806260115 | 59554-14 | 6 6 6 6 6 о" о" о" о" сГ Т Т Т Т Т ККК КК ааааа ,0 ,6 0, ,0 ,0 ВПИ ВПИ ПВИ ВПИ ВПИ |
| Датчик температуры TMT142R “Endress & Hauser” | P103FA14360 | 63821-16 | от +5 до + 35 0C, Пределы допускаемой основной погрешности ± 0,2 |
| Термометр ртутный стеклянный лабораторный ТЛ-4 АО "Термоприбор" | 3, 29, 593, 34 | 303-91 | Диапазон от 0 до 55 оС Пределы допускаемой абсолютной погрешности ±0,2 оС |
| Счетчик жидкости камерный лопастной Smith Meter ST-75-SS "FMC Technologies Measurement Solutions Inc.", США | 18WB178728 | 64790-16 | Наибольший расход 45,0 м3/ч Пределы допускаемой относительной погрешности ±0,1 % |
| Контроллер измерительный FloBoss S600+ АО «ПГ «Метран» | 5010706 | 64224-16 | Пределы допускаемой основной приведенной погрешности измерений силы тока± 0,04 % |
Пломбировка СИ, входящие в состав ЭПУ осуществляется в соответствии с указаниями, приведенными в их описаниях типа.
Заводской номер наносится на металлическую табличку химическим способом, которая крепится к емкости-хранилищу.
ИЗГОТОВИТЕЛЬ АО "НЕФТЕАВТОМАТИКА" '
Эталонная поверочная установка ЭПУ
ЛЛДС "Володарская11
РАБОЧАЯ СРЕДА
МАКСИМАЛЬНЫЙ РАСХОД РАСЧЕТНОЕ ДАВЛЕНИЕ ТЕМПЕРАТУРА РАБОЧЕЙ СРЕДЫ КЛИМАТИЧЕСКОЕ ИСПОЛНЕНИЕ ГАБАРИТНЫЕ РАЗМЕРЫ МАССА
Вода питьевая ГОСТ Р 51232-98 40 м*/ч 1,6 МПа
плюс 10*С ... плюс 30*С УХЛ4
6200x5300x2900 мм 8000 кг
Зав.№ 03.2019 г.
Рисунок 2 - Изображение таблички с заводским номером
Программное обеспечение (ПО)
Электронные блоки имеют встроенное программное обеспечение (ПО). Идентификационные данные ПО приведены в таблицах 2-3.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений «средний» в соответствии с Р 50.2.077-2014.
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Нормирование метрологических характеристик проведено с учетом того, что программное обеспечение является неотъемлемой частью электронного блока.
Таблица 2
| Идентификационные данные (признаки) | Значения | ||
| Идентификационное наименование ПО | Метрологическая библиотека | Модуль безопасности | Модуль проверки целостности |
| Файл | metrology.dll | S ageUsersMgr. exe | GetCRC32.exe |
| Номер версии (идентификационный номер) ПО | 1.41.0.0 | 1.41.1.2 | 1.0.0.1 |
| Цифровой идентификатор ПО | 16BB1771 | D9C5433F | D4F34462 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 | CRC32 | CRC32 |
Таблица 3
| Идентификационные данные (признаки) | Значения | |||
| Идентификационное наименование ПО | Модуль POV3155.APP | Модуль POV1972.APP | Модуль POV3225.APP | Модуль POV3593.APP |
| Номер версии (идентификационный номер) ПО | 1.2.0.11 | 1.2.0.10 | 1.2.0.5 | 1.2.0.6 |
| Цифровой идентификатор ПО | 115FC7DC | 2CCB5E36 | CC52A946 | 83AE9311 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 | CRC32 | CRC32 | CRC32 |
Таблица 4 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон воспроизведения объема, м3 | от 0,5 до 40 |
| Пределы допускаемой относительной погрешности при воспроизведении объема, % | ±0,02 |
| СКО результатов измерений, %, не более | 0,015 |
Таблица 5 - Основные технические характеристики
| Наименование характеристики | Значение |
| Рабочая среда | вода питьевая по Сан-ПИН 2.1.4.1074-01 |
| Диапазон температуры рабочей среды, °С | от 10 до 30 |
| Давление рабочей среды, МПа, не более | 1,0 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Г ц | 400±40/230±23 50±0,4 |
| Габаритные размеры, мм, не более - длина - ширина - высота | 6000 5100 2700 |
| Потребляемая мощность, кВт, не более | 35,8 |
| Масса, кг, не более | 5400 |
| Условия эксплуатации: - температура окружающей среды - относительная влажность, %, не более - атмосферное давление, кПа | от 15 до 25 80 от 96 до 104 |
| Средний срок службы, лет | 10 |
| Средняя наработка на отказ, ч | 10000 |
наносится на титульный лист эксплуатационной документации типографским способом. Комплектность средства измерений
Таблица 6 - Комплектность
| Наименование | Обозначение | Количе ство | Примеча ние |
| Установка эталонная поверочная ЭПУ | Зав. №200 | 1 шт. | - |
| Руководство по эксплуатации | КДНА 421418.1081.00.000 РЭ | 1 экэ. | - |
приведены в Руководстве по эксплуатации КДНА 421418.1081.00.000 РЭ раздел 3 «Использование ЭПУ».
Нормативные документы, устанавливающие требования к установке эталонной поверочной ЭПУ
Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости, часть 3
