| Номер в госреестре | 83530-21 |
| Наименование СИ | Полуприцепы-цистерны |
| Обозначение типа СИ | ППЦ-30 |
| Изготовитель | Закрытое акционерное общество НПО "Авиатехнология" (ЗАО НПО "Авиатехнология"), г. Москва |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Полуприцепы-цистерны ППЦ-30 (далее - НИЦ) предназначены для измерения объема, а также для транспортирования и временного хранения нефтепродуктов.
Принцип действия ППЦ основан на заполнении их нефтепродуктом до уровня налива, соответствующего объему нефтепродукта.
ППЦ состоят из алюминиевой сварной цистерны, имеющей в поперечном сечении цилиндрическую форму, установленной на шасси. ППЦ является транспортной мерой полной вместимости.
В верхней части каждой ППЦ приварена заливная горловина с установленным указателем уровня налива. Слив нефтепродуктов производится самотеком или через насос.
Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя: заливную горловину с указателем уровня налива, крышку горловины с заливным люком и дыхательным клапаном, клапан донный, кран шаровой, рукава напорно-всасывающие.

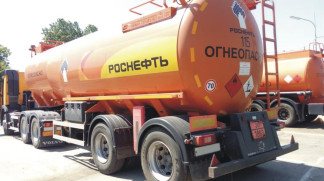

Общий вид полуприцепов-цистерн ППЦ-30 зав.№№ X89PPZX12E0EJ4002, X89PPZX12E0EJ4005, X89PPZX12E0EJ4007, X89PPZX12E0EJ4010 представлен на рисунках 1-6.
* ЗАО НГК * “ЛьИспилН* \югля"
E-RU MT27 A 0J015 J
i X89PPZX12Е0Е J40'J/ j
Допустимая масса ТС. кг |_га 70С
Допустимая нагрузка, кг Ось полуприцепа |~?7 90(Г
Рисунок 5 - Общий вид полуприцепов-цистерн ППЦ-30, зав.№ X89PPZX12E0EJ4007
Схема пломбировки для защиты от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки представлены на рисунке 7.
Место нанесения знака поверки
Указатель уровня налива
Рисунок 7 - Схема пломбировки от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки Знак поверки наносится на свидетельство о поверке, маркировочную табличку и пломбу, крепящую указатель уровня налива в виде оттиска поверительного клейма.
Заводской номер наносится на маркировочную табличку аэрографическим способом и типографским способом в паспорт, обеспечивающий идентификацию СИ, возможность прочтения и сохранность в процессе эксплуатации ППЦ.
отсутствует
Таблица 1 - Метрологические и технические характеристики
| Наименование характеристики | Значение |
| Заводской номер | X89PPZX12E0EJ4002 X89PPZX12E0EJ4005 X89PPZX12E0EJ4007 X89PPZX12E0EJ4010 |
| Номинальная вместимость, дм3 | 29000 |
| Пределы допускаемой относительной погрешности определения вместимости, % | ±0,4 |
| Разность между номинальной и действительной вместимостью, %, не более | ±1,5 |
| Снаряженная масса, кг, не более | 5600 |
| Габаритные размеры, мм, не более - длина - ширина - высота | 10500 2550 3700 |
| Температура окружающей среды при эксплуатации, °С | от - 4 0 до + 50 |
Таблица 2 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Полуприцепы-цистерны | ШЩ-30 | 1 шт. |
| Паспорт | - | 1 экз. |
приведены в Паспорте «Полуприцеп-цистерна ППЦ-30», раздел 8.
Нормативные документы, устанавливающие требования к полуприцепам-цистернам ППЦ-30
Приказ Росстандарта от 7 февраля 2018 г. №256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости
