| Номер в госреестре | 83335-21 |
| Наименование СИ | Аппаратура геодезическая спутниковая |
| Обозначение типа СИ | GS18 |
| Изготовитель | "Leica Geosystems AG", Швейцария |
| Год регистрации | 2021 |
| Срок свидетельства | 05.10.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
| Руководство по эксплуатации | скачать |
Аппаратура геодезическая спутниковая GS18 (далее - аппаратура) предназначена для измерений длин базисов.
Аппаратура геодезическая спутниковая GS18 - геодезические приборы, принцип действия которых основан на измерении расстояний от приёмной антенны аппаратуры до спутников глобальной навигационной спутниковой системы (ГНСС), положение которых известно с большой точностью. Зная расстояние до нескольких спутников системы вычисляется положение аппаратуры в пространстве.
Конструктивно аппаратура представляет собой пластиковый прорезиненный корпус, вмещающий внутреннюю микрополосковую антенну и приёмник. Управление аппаратурой осуществляется при помощи контроллера или web-интерфейса через персональный ПК. Принимаемая со спутников информация записывается во внутреннюю память контроллера или на съемное запоминающее устройство (microSD-карту) объемом до 8 Гбайт. Аппаратура спроектирована для применения в качестве базовой (база) или подвижной станции (ровер).
На боковой панели аппаратура имеет 2 функциональных клавиши включения/выключения питания и выбора режима, а также 8 светодиодных индикаторов для отображения информации об уровне заряда аккумулятора, индикатор позиционирования, индикатор наклона, индикатор RTK Базы, индикатор RTK Ровера, индикатор соединения, индикатор памяти, индикатор состояния аккумулятора и уровня заряда внешнего источника питания.
На нижней панели аппаратуры расположен LEMO-порт с восьмиштырьковым разъёмом для связи с персональным компьютером, контроллером Leica CS20, или внешним радиомодемом, порт для подключения внешней радиоантенны (типа QN), а также отсек для внутренней аккумуляторной батареи.
Аппаратура может принимать следующие типы спутниковых сигналов: GPS: L1, L2, L2C, L5; ГЛОНАСС: L1, L2, L2C, L3; GALILEO: E1, E5a, E5b, AltBOC, E6; BeiDou: B1I, B2I, B2a, B3I; SBAS: EGNOS/QZSS, SmartLink (L-band).
Аппаратура выпускается в двух модификациях: T и I, которые отличаются техническими характеристиками. Аппаратура модификации I может определять планово-высотное положение объектов в заданной системе координат по полученным в процессе фотографирования облакам точек.
Заводской номер аппаратуры указывается на маркировочной наклейке, расположенной на нижней части корпуса.
Нанесение знаков утверждения типа и поверки на средство измерений не предусмотрено.
Общий вид аппаратуры представлен на рисунке 1. Место расположения маркировочной таблички представлено на рисунке 2.
а) б)

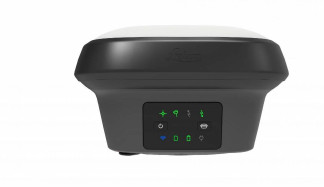

Рисунок 1 - Общий вид аппаратуры геодезической спутниковой GS18:
а) модификация Т; б) модификация I (вид со стороны фотокамеры)
Место нанесения заводского номера
Аппаратура поставляется со встроенным программным обеспечением (далее - ПО) «Leica ME_fw». Данное ПО позволяет осуществлять измерительный процесс в полевых условиях. Для управления процессом измерения используется программа: «Leica Captivate», которое устанавливается на контроллер и приемник. В комплекте с приемниками (по заказу) поставляется также одна из программ постобработки: «Leica Geo Office» или «Leica Infinity». Эти программы предназначены для высокоточной обработки геодезических измерений, выполненных в режимах относительных и дифференциальных измерений. С помощью программного обеспечения производится обработка поступающих спутниковых сигналов, настройка и управление аппаратурой, хранение и передача данных, постобработка полученных измерений.
Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов измерений.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077 - 2014. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |||
| Идентификационное наименование ПО | Leica ME fw | Leica Captivate | Leica Geo Office | Leica Infinity |
| Номер версии (идентификационный номер ПО), не ниже | 7.710 | 6.00 | 8.40 | 3.4.3 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Модификация | T | I |
| Диапазон измерений длины базиса, м | от 0 до 30 000 | |
| Диапазон определения планово-высотного положения объектов в заданной системе координат по полученному в процессе фотографирования облаку точек относительно положения ровера в режиме измерений «Кинематика в реальном времени (RTK)», м | - | от 2 до 10 |
| Границы допускаемой абсолютной погрешности измерений длины базиса (при доверительной вероятности 0,95) в режимах, мм: - «Статика»: - в плане - по высоте - «Кинематика» и «Кинематика в реальном времени (RTK)»: - в плане - по высоте - «Дифференциальный кодовый (DGPS)»: - в плане - по высоте | ±2-(3,0+0,5-10"6-D) ±2-(5,0+0,5-10"6-d) ±2-(8,0+1-10"6-D) ±2-(15,0+1-10"6-D) ±2-(250+1-10"6-D) ±2-(250+1-10"6-D), где D - измеряемое расстояние в мм | |
| Пределы допускаемой абсолютной погрешности определения планово-высотного положения объектов в заданной системе координат по полученному в процессе фотографирования облаку точек относительно положения ровера в режиме измерений «Кинематика в реальном времени (RTK)» *, мм: - в плане - по высоте | ± 20 ± 30 | |
| * - только для модификации I | ||
| Наименование характеристики | Значение | |
| Модификация | T | I |
| Тип приёмника | Многочастотный, многосистемный | |
| Количество каналов | 555 | |
| Тип антенны | Встроенная | |
| Режимы измерений длины базиса | «Статика», «Кинематика», «Кинематика в реальном времени (RTK)», «Дифференциальные кодовые измерения (DGPS)», определения планово-высотного положения объектов в заданной системе координат по полученному в процессе фотографирования облаку точек относительно положения ровера в режиме измерений «Кинематика в реальном времени (RTK)»* | |
| Диапазон рабочих температур, °С | от -40 до +65 | от -30 до +50 |
| Напряжение источника | ||
| питания постоянного тока, В: | ||
| - внутреннего аккумулятора | 11,1 | |
| - внешнего аккумулятора | от 10,5 до 24,0 | |
| Габаритные размеры (Длина х Ширина х Высота), мм, не более | 173x173x109 | |
| Масса (без аккумулятора), кг, не более | 1,23 | 1,25 |
| * - только для модификации I | ||
наносится в виде наклейки на титульный лист руководства по эксплуатации Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Аппаратура геодезическая спутниковая GS18 | - | 1 шт. |
| Полевой контроллер Leica CS20 | - | По заказу |
| Транспортировочный кейс | - | 1 шт. |
| Измеритель высоты антенны | - | 1 шт. |
| Комплект интерфейсных кабелей | - | 1 шт. |
| Крепление на штатив для контроллера | - | По заказу |
| Аккумуляторная батарея | - | 1 шт. |
| Зарядное устройство для АКБ | - | 1 шт. |
| Резервная аккумуляторная батарея для контроллера | - | По заказу |
| Адаптер питания контроллера | - | По заказу |
| Руководство по эксплуатации на русском языке | - | 1 экз. |
| Методика поверки | МП АПМ 24-21 | 1 экз. |
Техническая документация «Leica Geosystems AG», Швейцария;
Государственная поверочная схема для координатно-временных средств измерений, утверждённая Приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2831.
